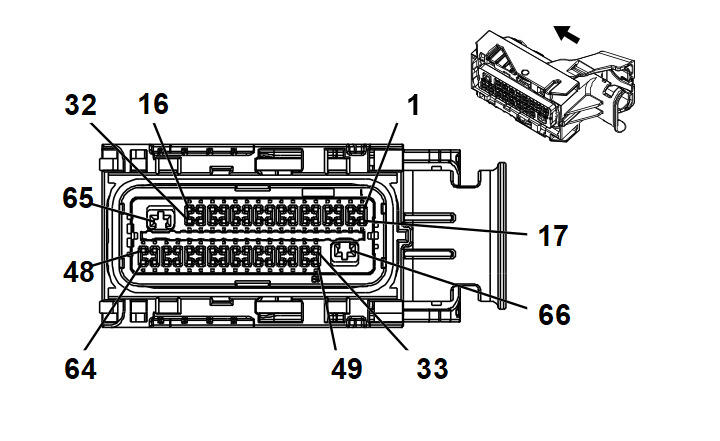

K71 Transmission Control Module
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | 13587518 | J-35616-35 (VT) | J-38125-11A |
| II | 13587518 | J-35616-4A (PU) | J-38125-11A |
| III | 19351723 | J-35616-64B (LT BU) | J-38125-215A |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.5 | WH / BU | 4507 | Transmission Clutch H Control | III | - |
| 2 | 0.5 | BU | 6401 | Clutch Solenoid Valve B Control | III | - |
| 3 | 0.5 | GY / GN | 6403 | Clutch Solenoid Valve D Control | III | - |
| 4 | 0.5 | VT | 4509 | Transmission Clutch F Control | III | - |
| 5 - 6 | - | - | - | Not Occupied | - | - |
| 7 | 0.5 | YE / GN | 4170 | Transmission Output Shaft Speed Sensor Circuit 9V Reference | III | - |
| 8 | 0.5 | YE / BU | 4171 | Transmission Input Shaft Speed Sensor Circuit 9V Reference | III | - |
| 9 - 12 | - | - | - | Not Occupied | - | - |
| 13 | 0.5 | GN / VT | 4510 | Transmission Intermediate Speed Signal | III | - |
| 14 | 0.5 | GY / BU | 6358 | Output Speed Signal | III | - |
| 15 | 0.5 | GN / YE | 6353 | Input Speed Signal | III | - |
| 16 | - | - | - | Not Occupied | - | - |
| 17 | 0.5 | WH | 4508 | Transmission Clutch G Control | III | - |
| 18 | 0.5 | BN | 6400 | Clutch Solenoid Valve A Control | III | - |
| 19 | 0.5 | GY | 6402 | Clutch Solenoid Valve C Control | III | - |
| 20 | 0.5 | YE / BN | 6404 | Clutch Solenoid Valve E Control | III | - |
| 21 | 0.5 | GN / WH | 6380 | Torque Converter Clutch Enable Solenoid Valve A Control | III | - |
| 22 | - | - | - | Not Occupied | - | - |
| 23 | 0.5 | WH / GN | 1222 | Shift Solenoid Valve 1 Control | III | - |
| 24 | 0.5 | YE / BK | 1223 | Shift Solenoid Valve 2 Control | III | - |
| 25 - 27 | - | - | - | Not Occupied | - | - |
| 28 | 0.5 | BK / BN | 586 | Transmission Fluid Temperature Sensor Low Reference | III | - |
| 29 - 32 | - | - | - | Not Occupied | - | - |
| 33 | 0.5 | GN / GY | 6387 | Transmission High Side Driver 1 Control | III | - |
| 34 | - | - | - | Not Occupied | - | - |
| 35 | 0.5 | VT / BK | 2139 | Run/Crank Ignition 1 Voltage | III | - |
| 36 | - | - | - | Not Occupied | - | - |
| 37 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data [+] 1 | III | - |
| 38 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data [-] 1 | III | - |
| 39 - 48 | - | - | - | Not Occupied | - | - |
| 49 | 0.5 | GY / BN | 6388 | Transmission High Side Driver 2 Control | III | - |
| 50 | - | - | - | Not Occupied | - | - |
| 51 | 0.5 | VT / YE | 5985 | Accessory Wake-Up Serial Data | III | - |
| 52 | - | - | - | Not Occupied | - | - |
| 53 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data [+] 1 | III | M3V |
| 54 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data [-] 1 | III | M3V |
| 55 - 62 | - | - | - | Not Occupied | - | - |
| 63 | 0.5 | BN / WH | 585 | Transmission Fluid Temperature Sensor Signal | III | - |
| 64 | 0.5 | GN / YE | 5724 | Ignition Mode Switch Mode Control | III | M3V |
| 65 | 1 1.5 |
BK / WH BK / WH |
451 451 |
Signal Ground Signal Ground |
II I |
M3V M3W |
| 66 | 1 | RD / GN | 1840 | Battery Positive Voltage | II | - |
