Fastener Specifications

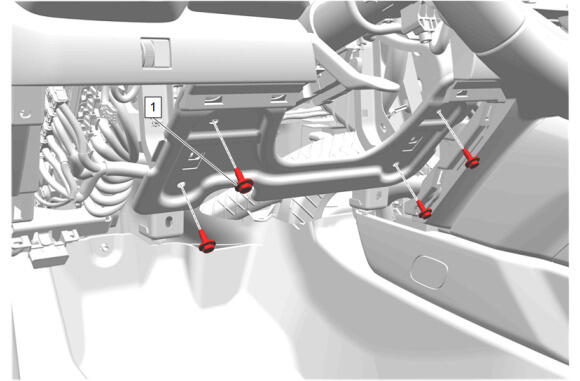

Instrument Panel Knee Bolster Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Instrument Panel Knee Bolster Bracket Bolt [4x] | - | - | 9 N.m (80 lb in) | Steering Column Removal and Installation |
Steering Column
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Intermediate Steering Shaft Lower Bolt | - | Yes | 58 N.m (43 lb ft) | Intermediate Steering Shaft Replacement (- 4ZR) , or Intermediate Steering Shaft Replacement (4ZR) |
| 2 | Mid Lower Intermediate Steering Shaft Bolt | - | Yes | 58 N.m (43 lb ft) | Upper Intermediate Steering Shaft Replacement |
| 3 | Intermediate Steering Shaft Upper Bolt | - | Yes | 58 N.m (43 lb ft) | Upper Intermediate Steering Shaft Replacement |
| 4 | Steering Column Nut [4x] | - | - | 22 N.m (16 lb ft) | Steering Column Replacement |
| 5 | Steering Wheel Bolt | - | Yes | 45 N.m (33 lb ft) | Steering Wheel Replacement |

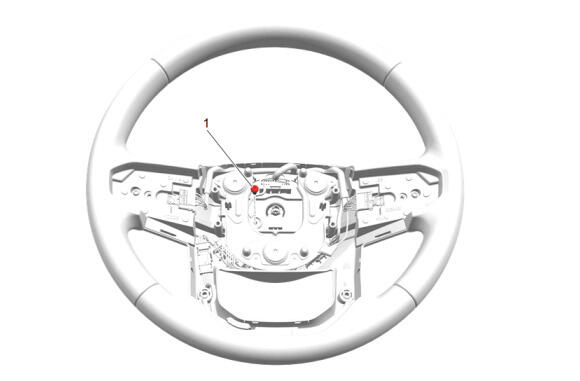

Steering Wheel Horn Switch Wiring Harness
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Wheel Spoke Cover Bolt | - | - | 1 N.m (9 lb in) | Steering Wheel Horn Switch Wiring Harness Replacement |

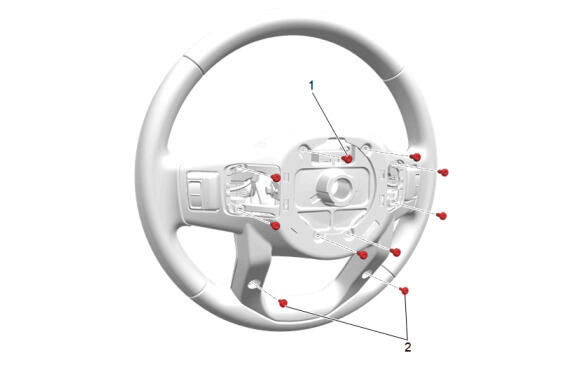

Steering Wheel Shroud
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Wheel Spoke Cover Bolt [8x] | - | - | 1 N.m (9 lb in) | Steering Wheel Shroud Replacement |
| 2 | Cruise Control Switch Bolt [2x] | - | - | 1 N.m (9 lb in) | Steering Wheel Shroud Replacement |

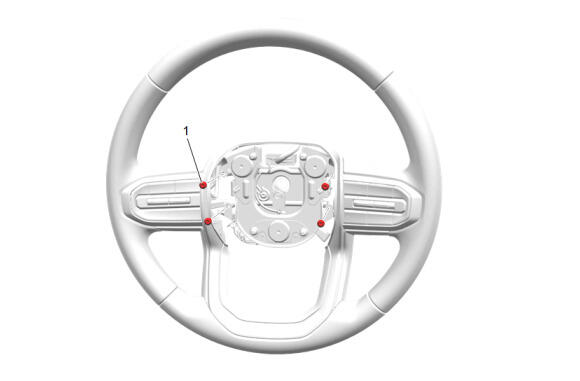

Steering Wheel Trim Spoke Cover Applique
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Wheel Spoke Cover Bolt [4x] | - | - | 1 N.m (9 lb in) | Steering Wheel Trim Spoke Cover Applique Replacement |

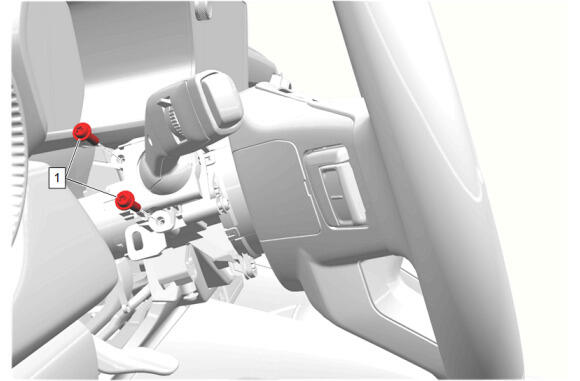

Turn Signal Switch Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Turn Signal Switch Bolt [2x] | - | - | 3.3 N.m (29 lb in) | Turn Signal Switch Replacement |
