Component Locations
WARNING: This page is about a different car, the 2002 Dodge Intrepid, 2002 Chrysler Intrepid, and 2002 Chrysler Concorde. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| A/C Compressor Clutch | Front Of Compressor |
| A/C Compressor Clutch Relay | In Power Distribution Center |

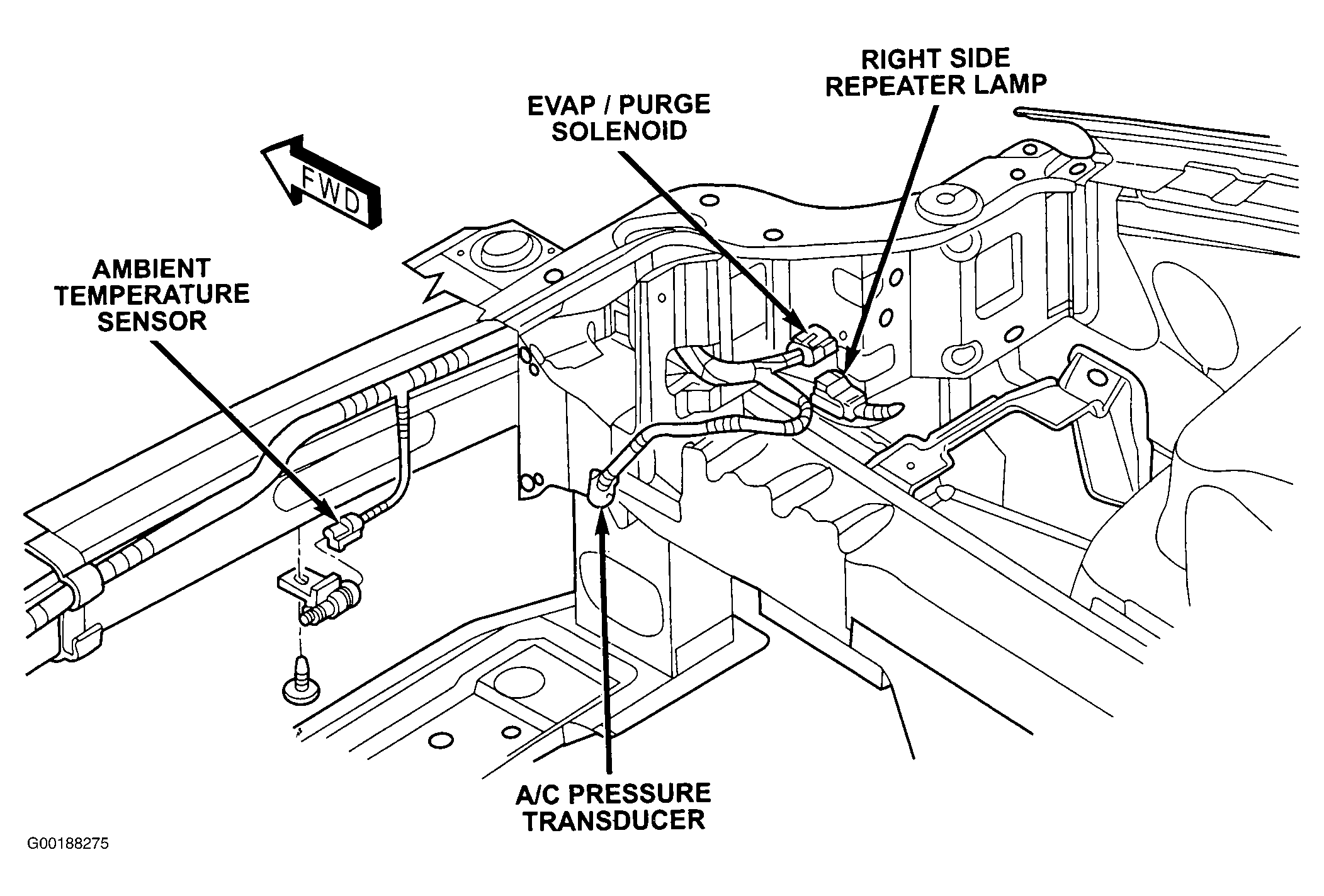

| A/C Pressure Transducer | Right Front Engine Compartment |
| Blend Door Actuator | Right Side Of HVAC Housing |
| Blower Motor | Passenger Side Of HVAC Housing |
| Blower Motor Power Module | Right Side Of HVAC Housing |
| Blower Motor Resistor Block | Right Side Of HVAC Housing |

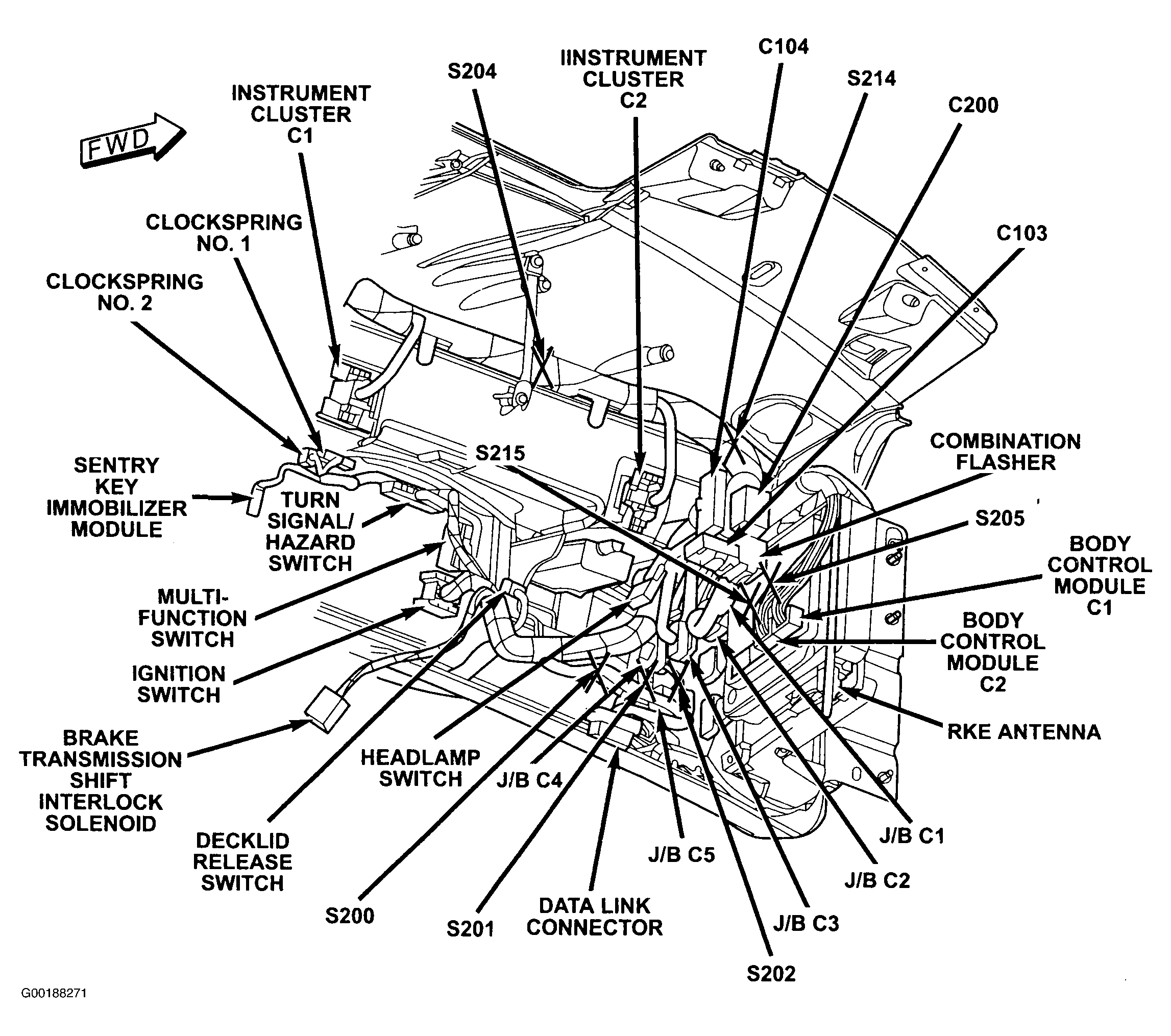

| Body Control Module | Left Side Of Instrument Panel |
| Evaporator Temperature Sensor | Lower Right Side Of Heater Housing |
| Fuse 17 | In Junction Block |
| Fuse 19 | In Junction Block |
| Fuse 21 | In Junction Block |
| Fuse 23 | In Junction Block |

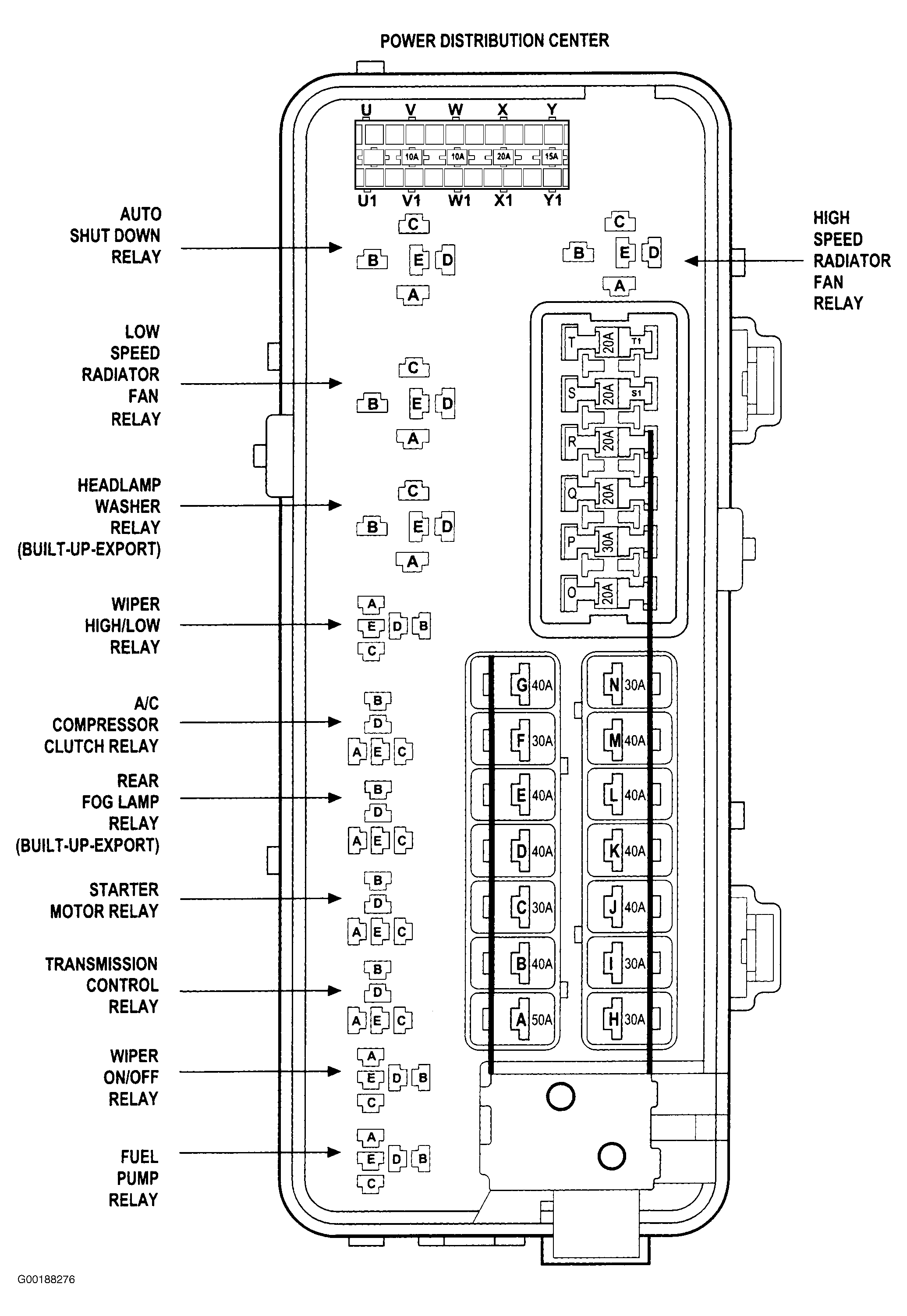

| Fuse B | In Power Distribution Center |
| Fuse E | In Power Distribution Center |

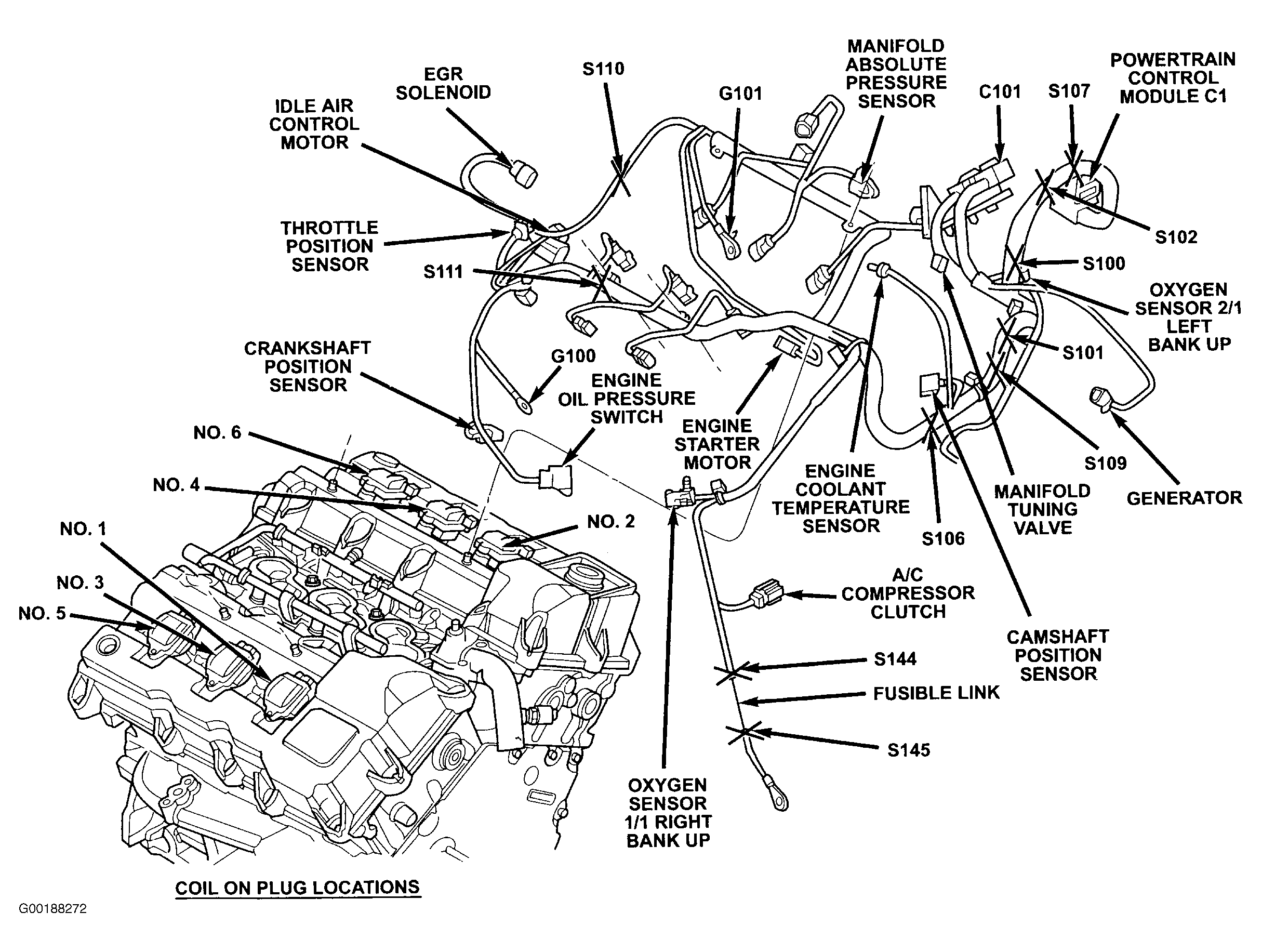

| G101 | Rear Of Block, Left Side |

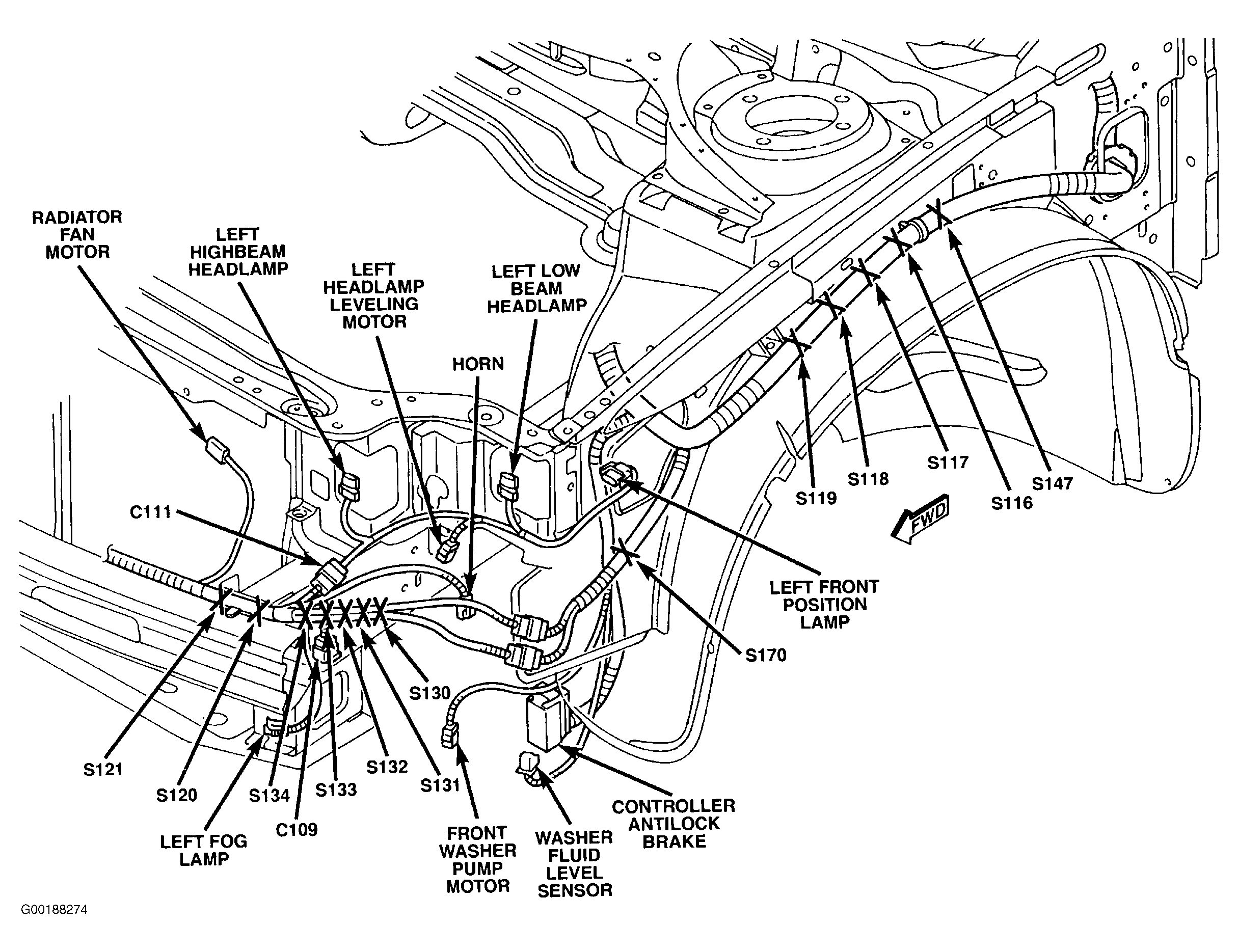

| G105 | Near Right Horn |

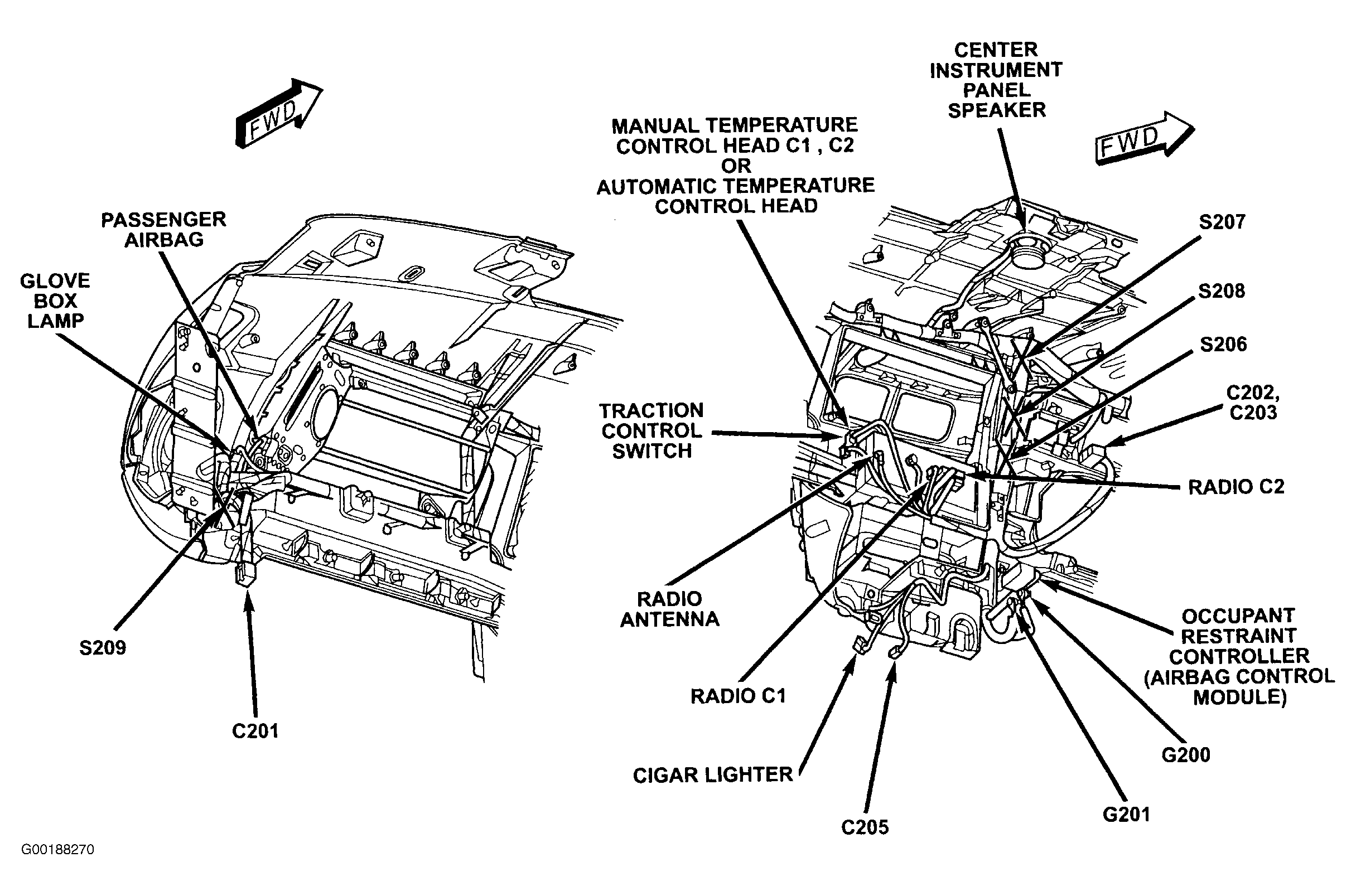

| G200 | Lower Center Of Instrument Panel |
| G201 | Lower Center Of Instrument Panel |
| High Speed Radiator Fan Relay | In power Distribution Center |

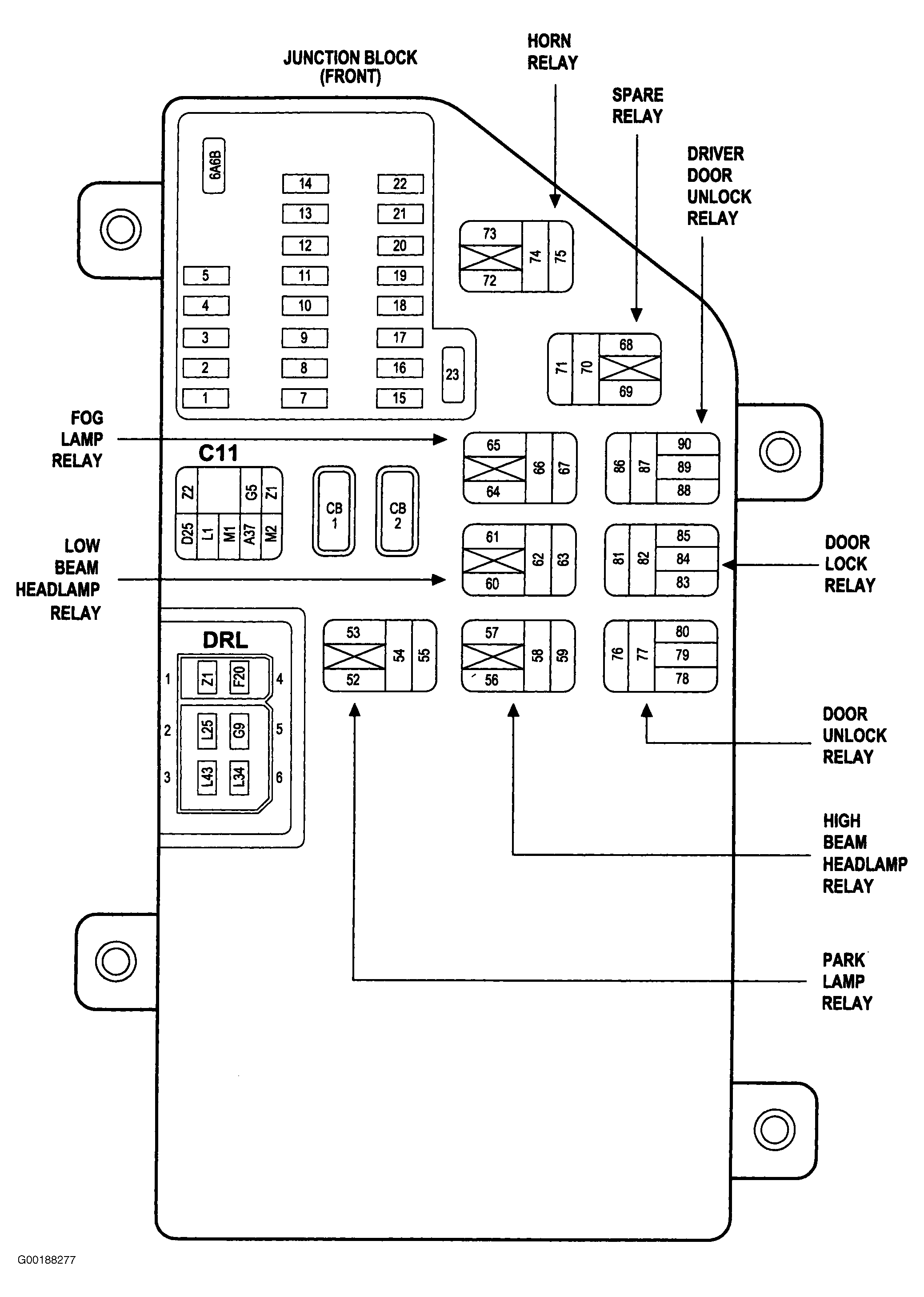

| Junction Block | Left Side Of Instrument Panel |
| Manual Temperature Control Head | Center Of Instrument Panel |
| Low Speed Radiator Fan Relay | In Power Distribution Center |
| Mode Door Actuator | On HVAC Housing |

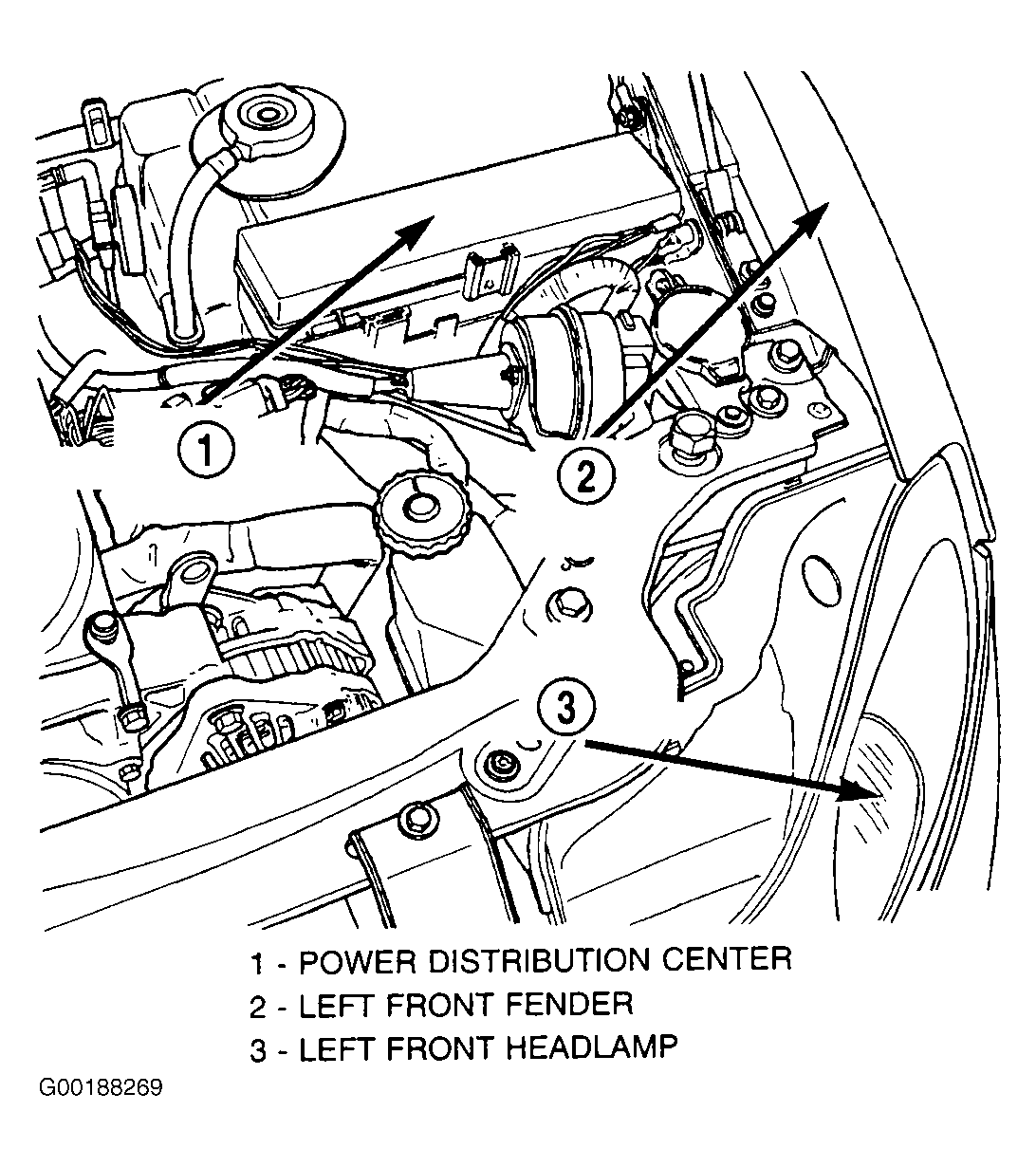

| Power Distribution Center | Left Front Corner Of Engine Compartment |

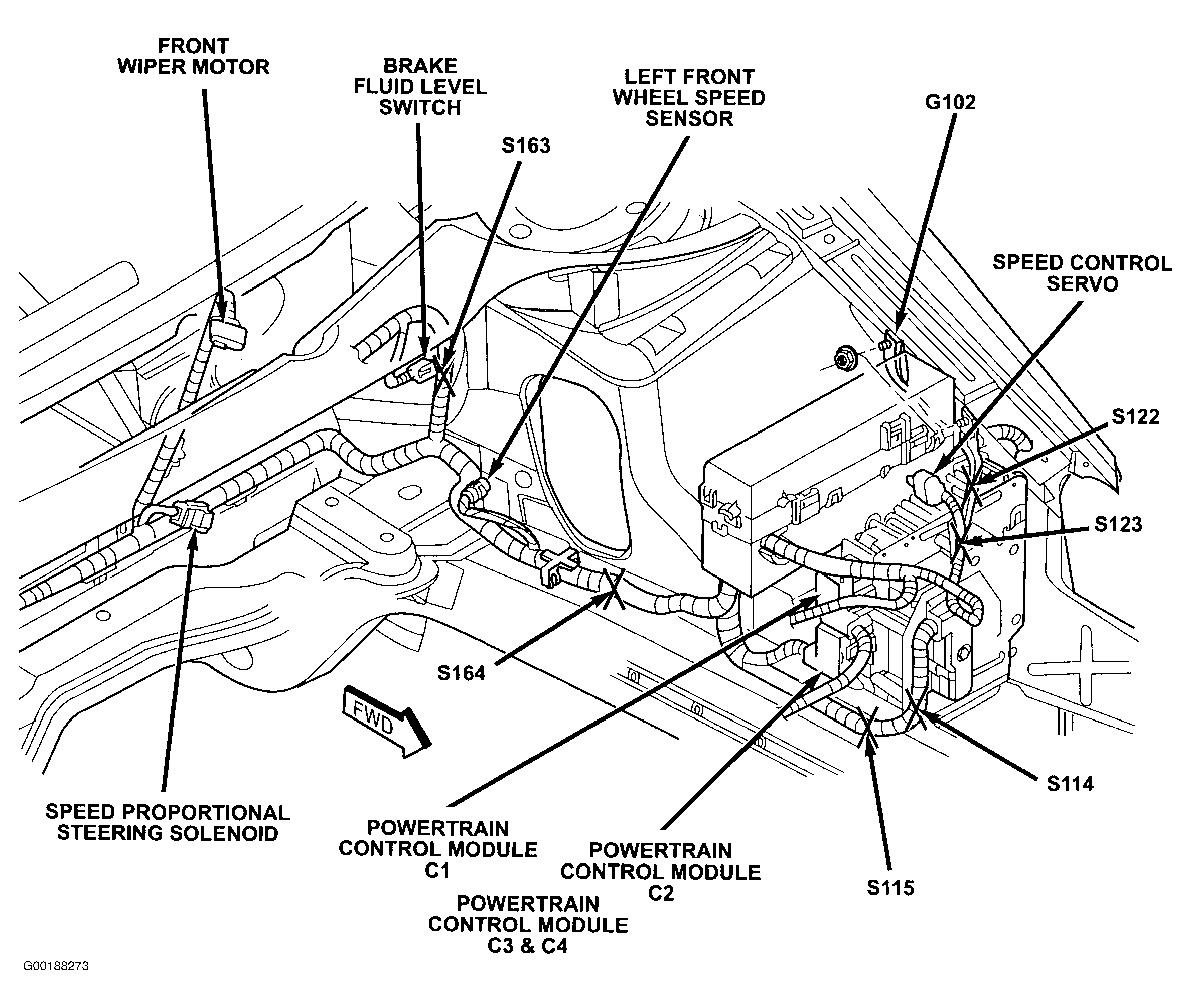

| Powertrain Control Module | Near Power Distribution Center |
| Radiator Fan | Rear Of Motor |

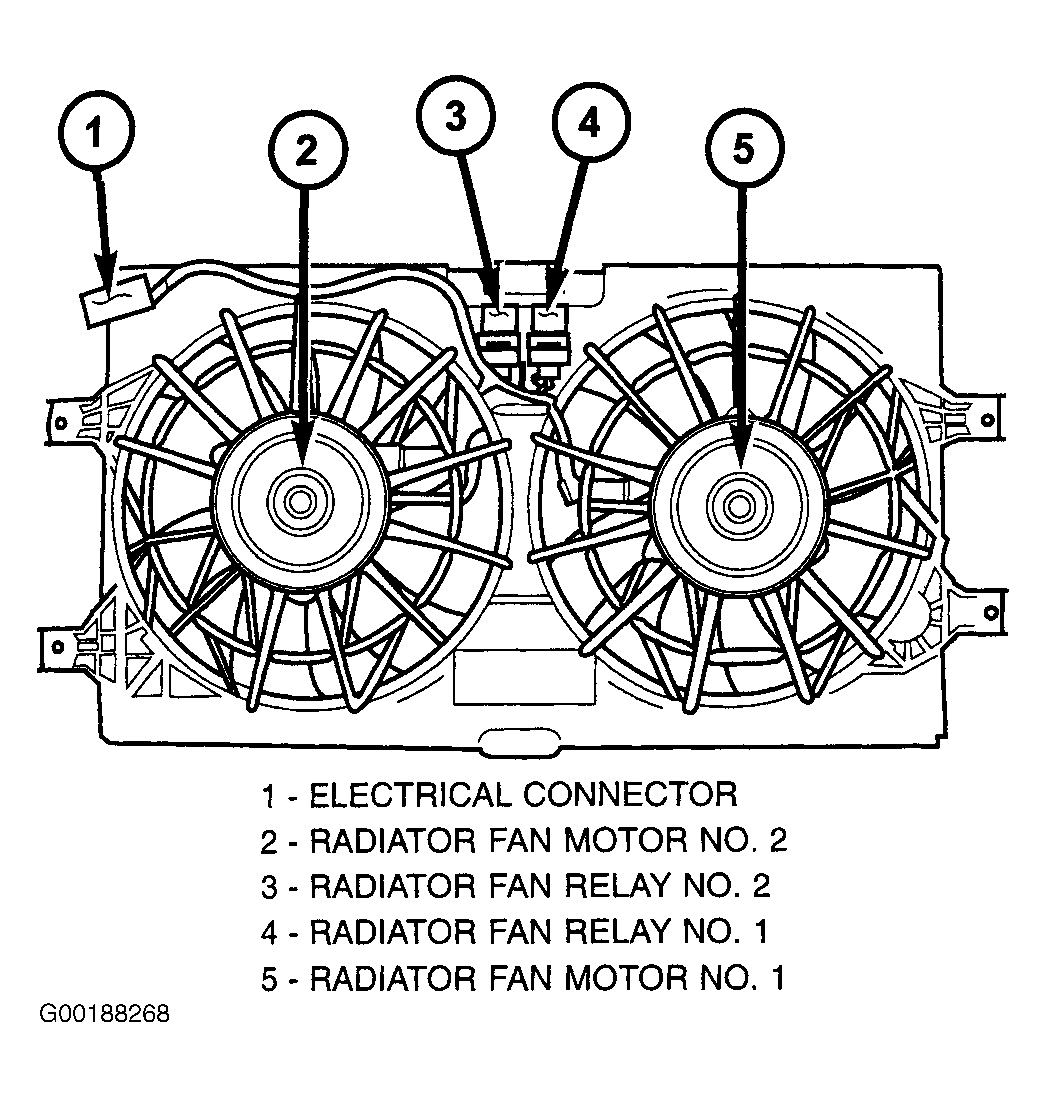

| Radiator Fan Motor No. 1 | Rear Of Motor |
| Radiator Fan Motor No. 2 | Rear Of Motor |
| Radiator Fan Relay No. 1 | On Fan Module |
| Radiator Fan Relay No. 2 | On Fan Module |
| Recirculation Door Actuator | On HVAC Housing |
