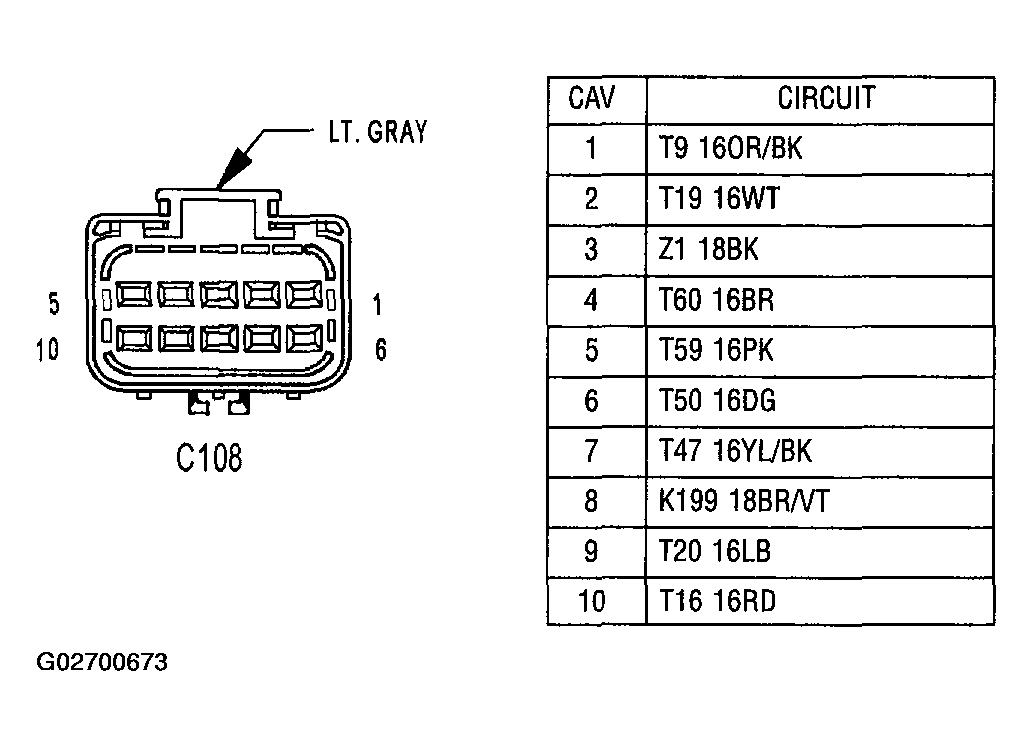

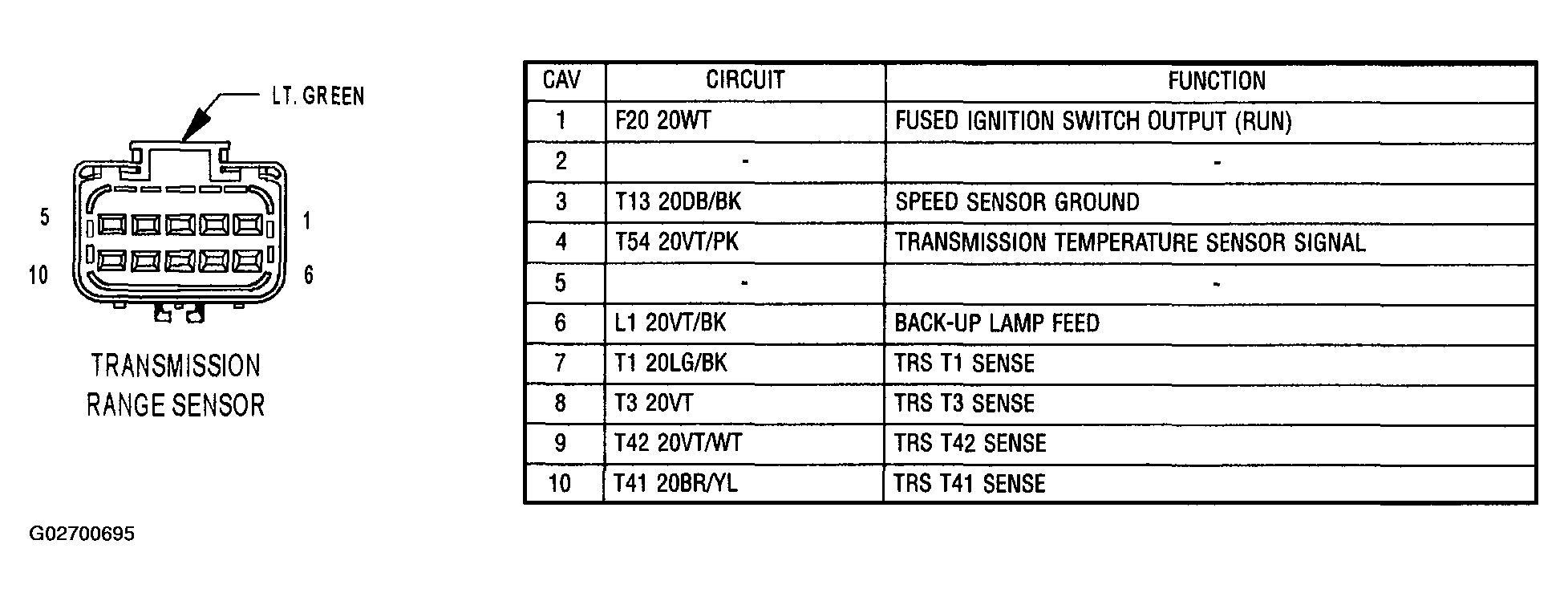

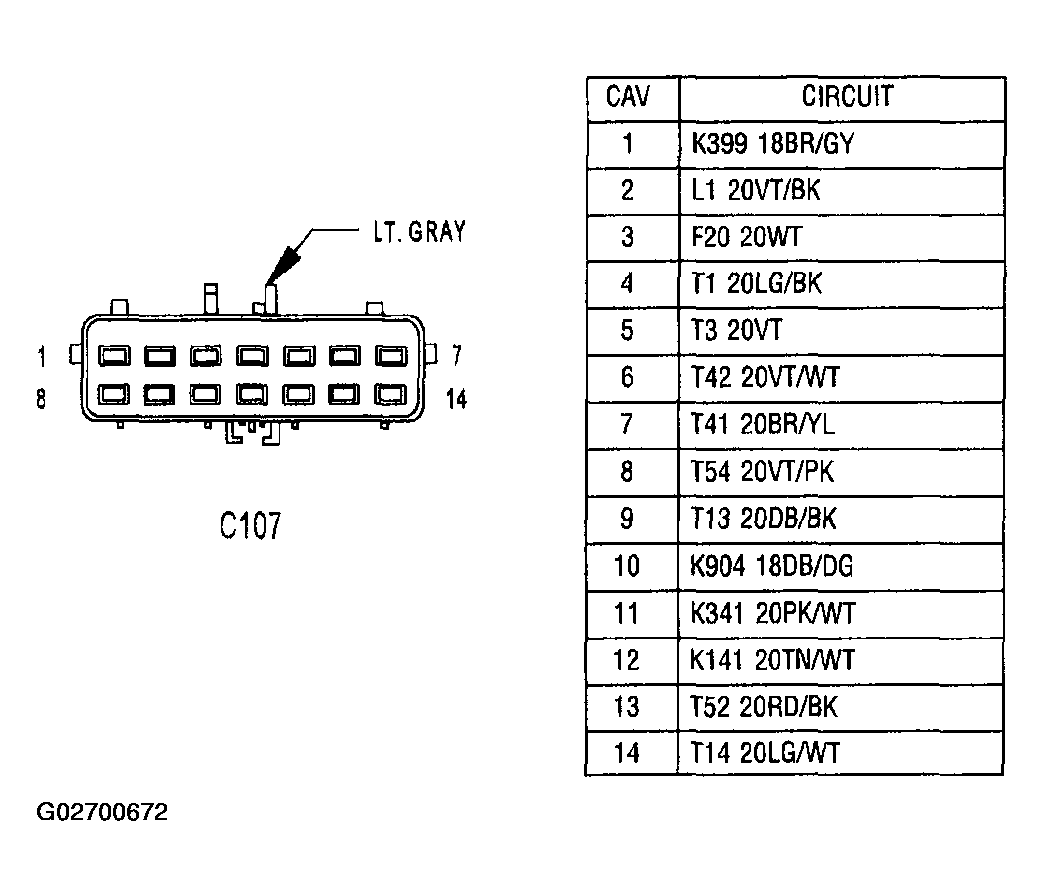

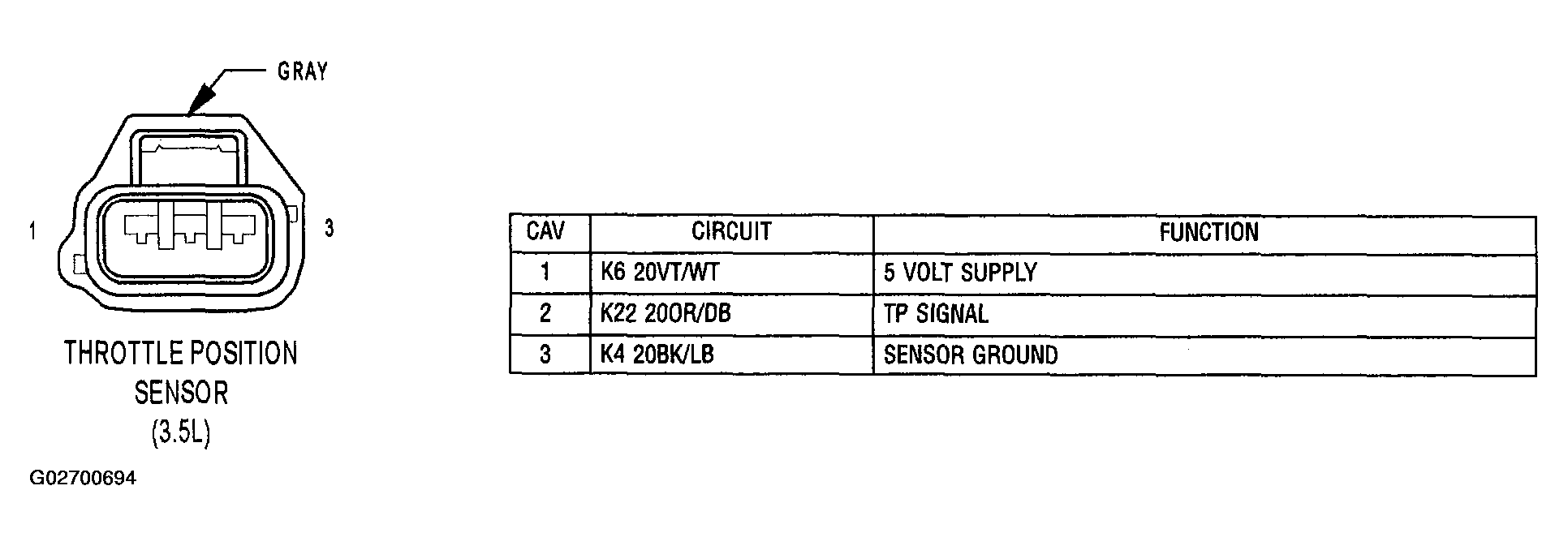

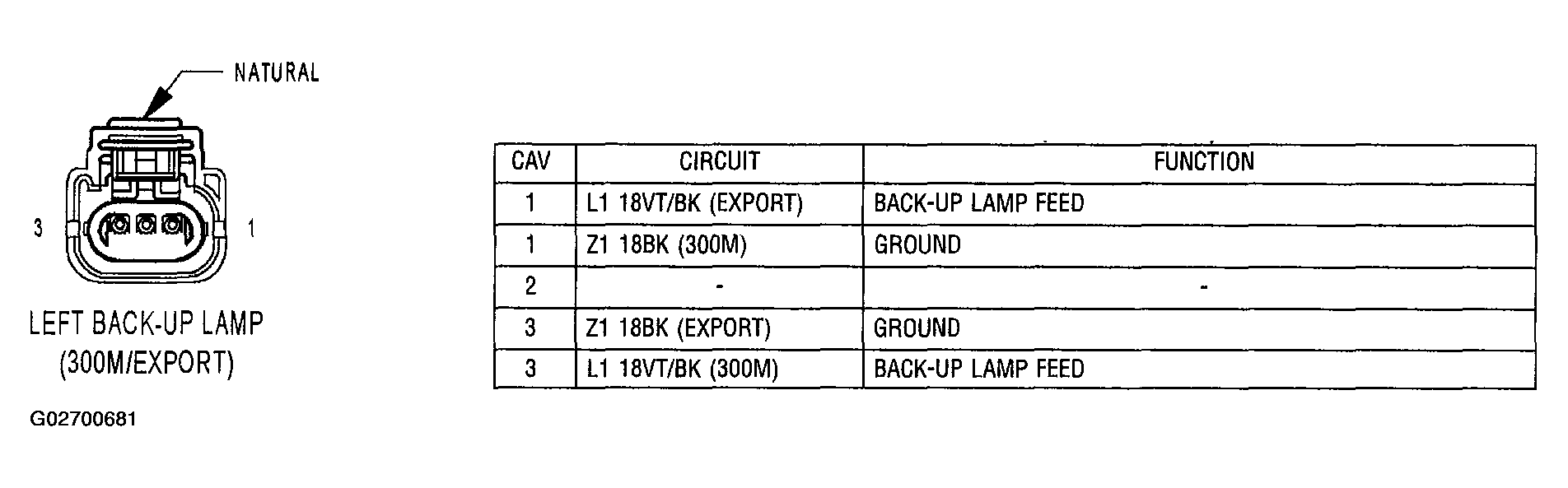

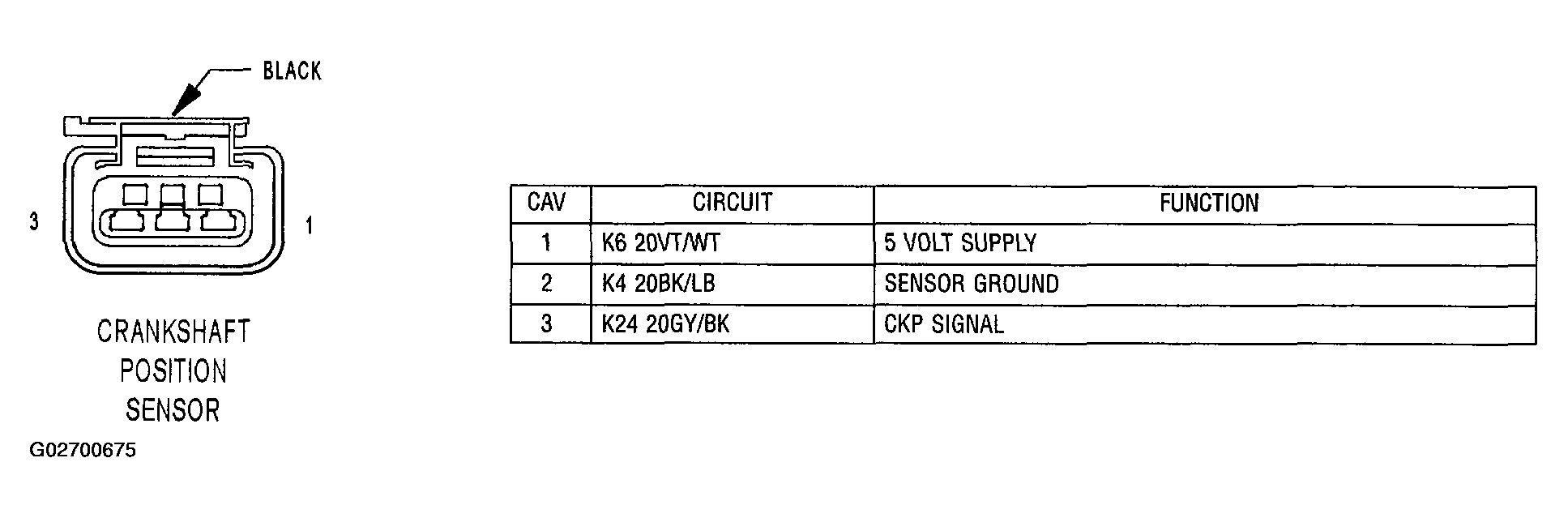

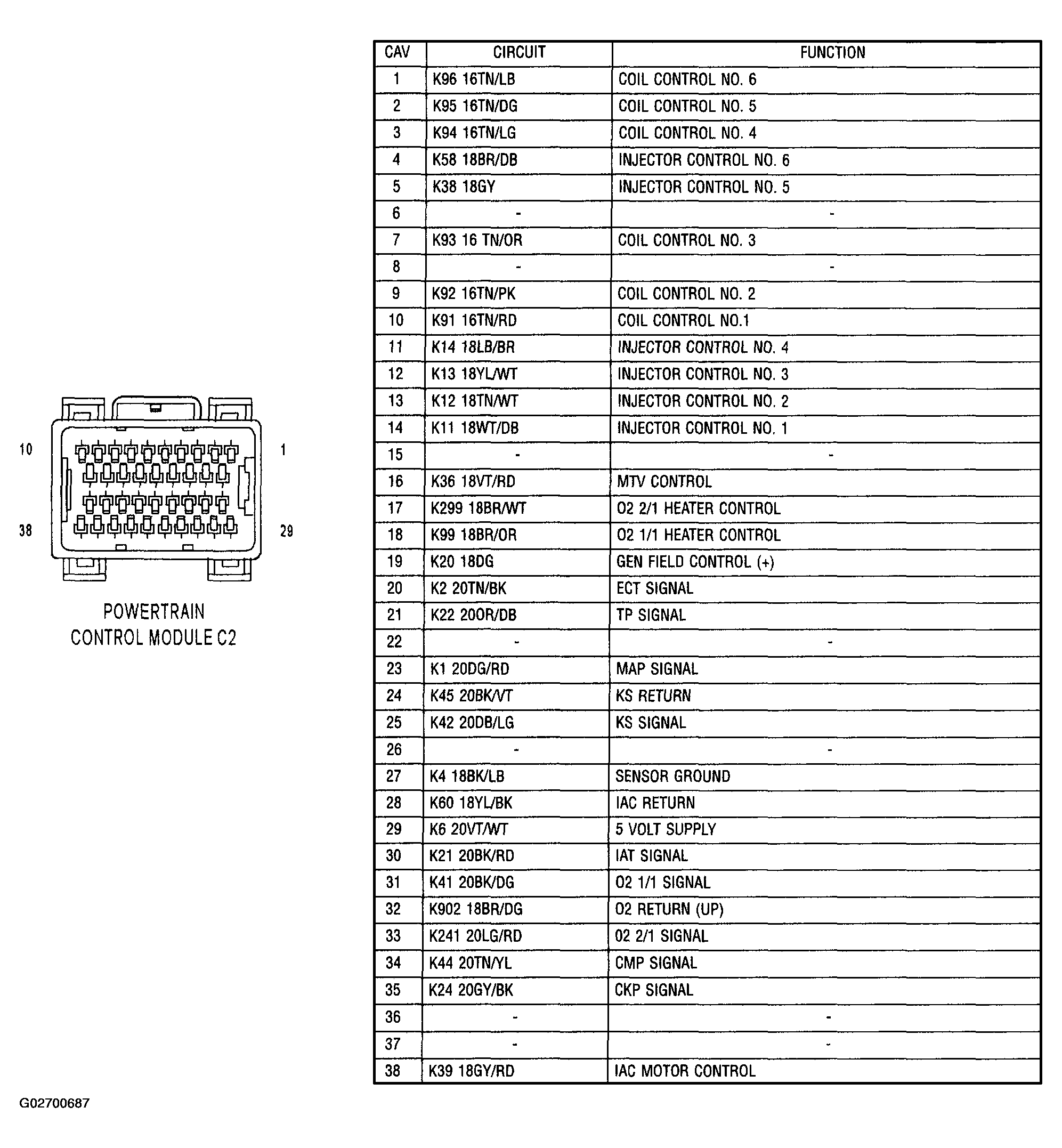

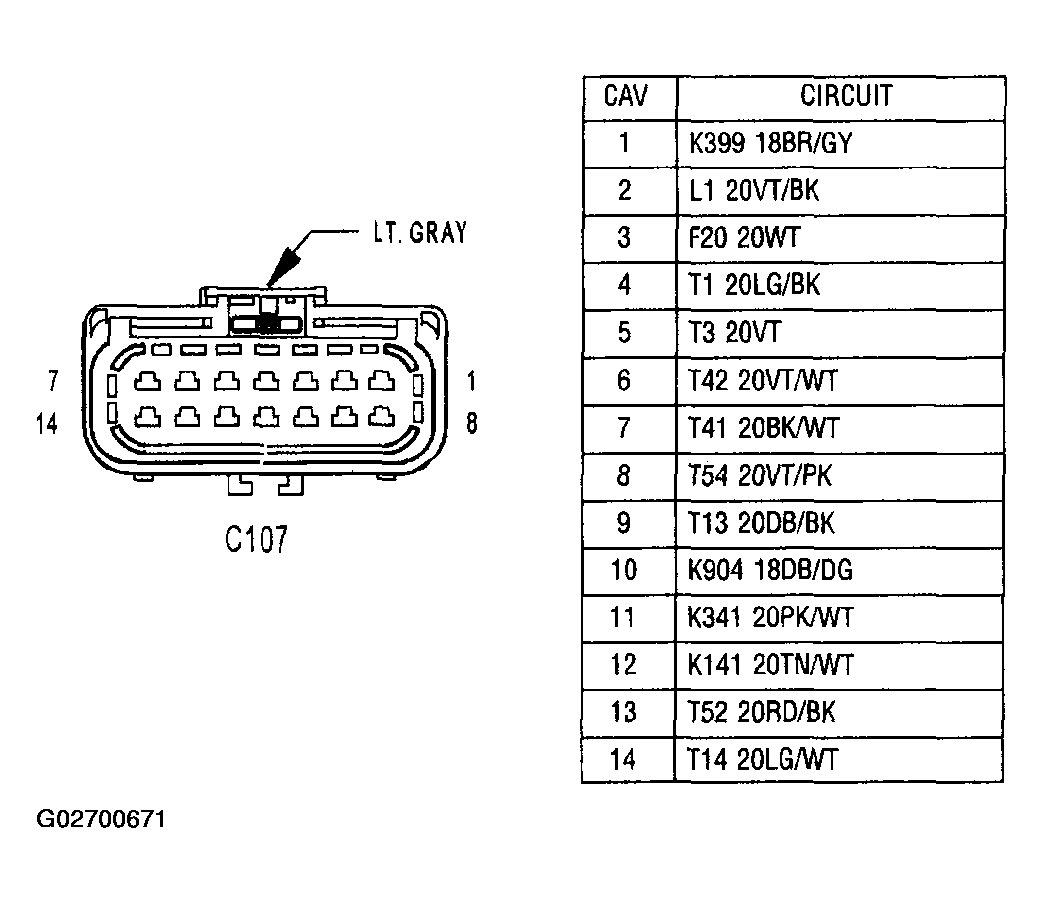

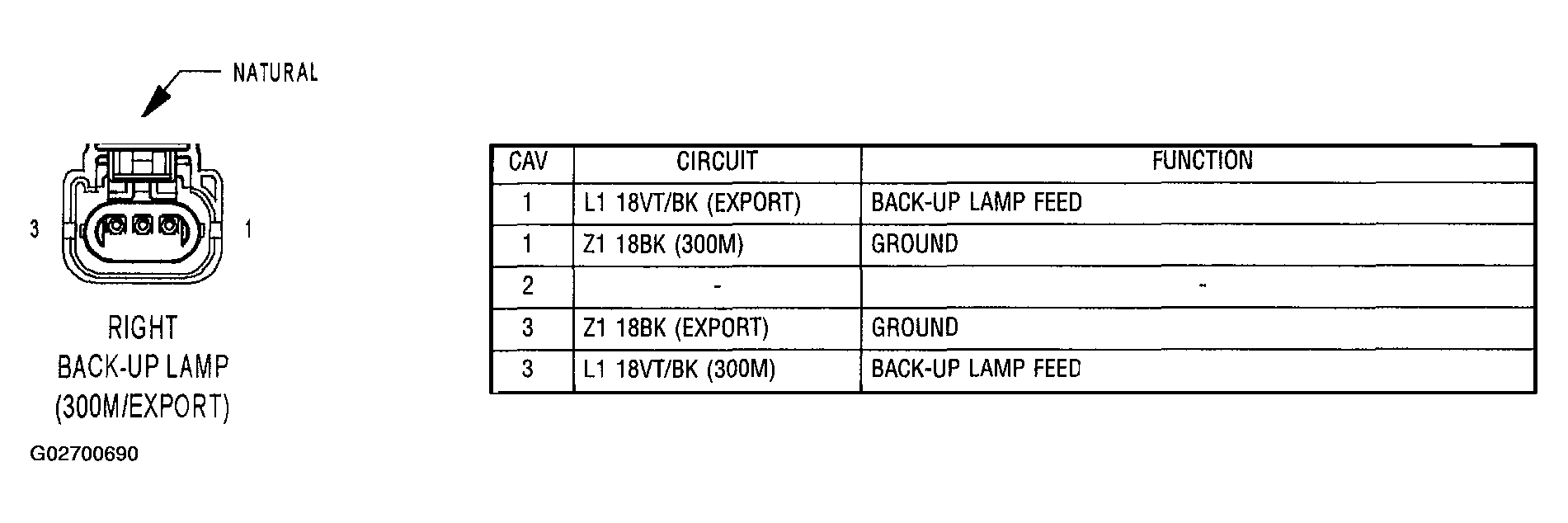

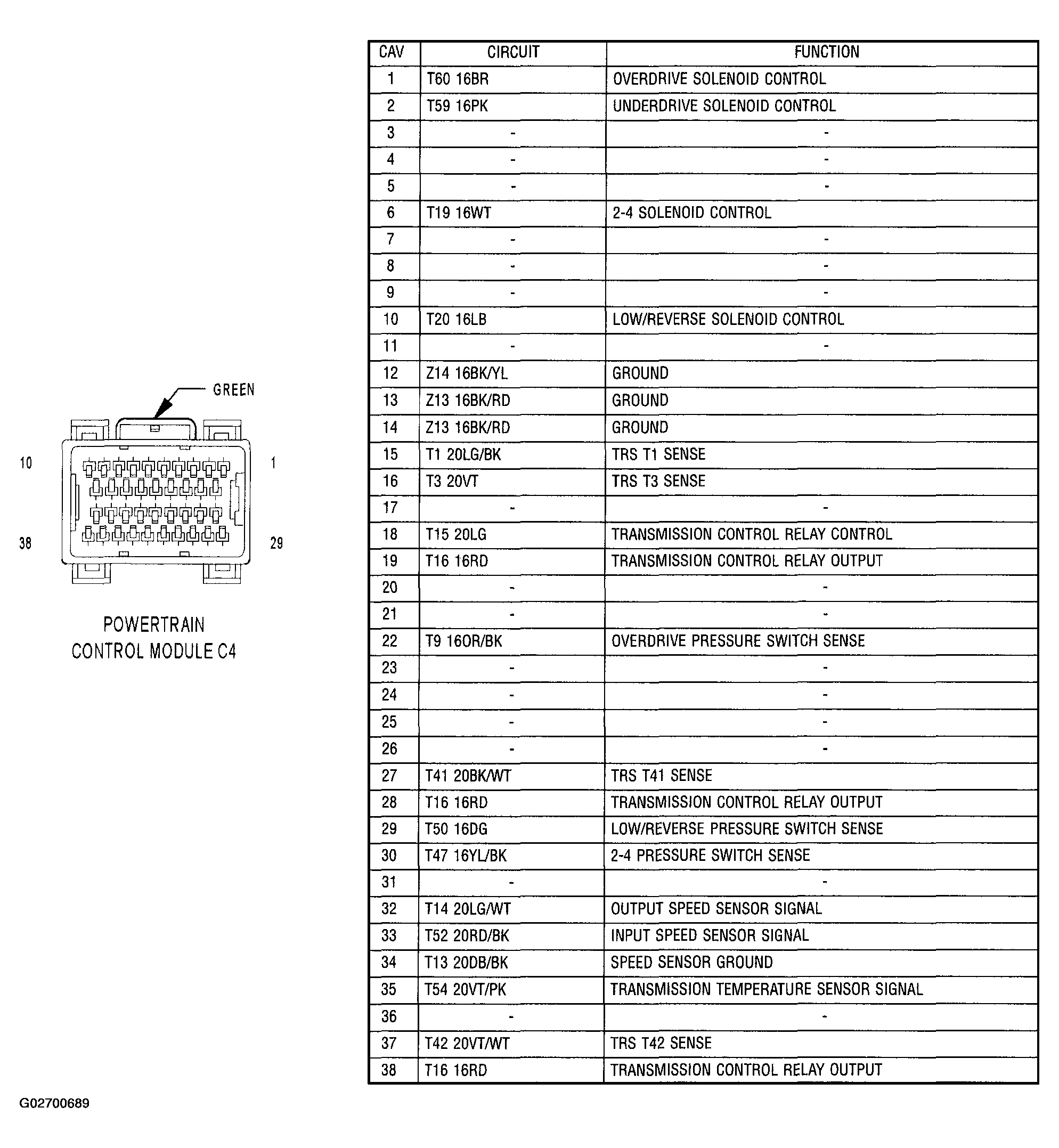

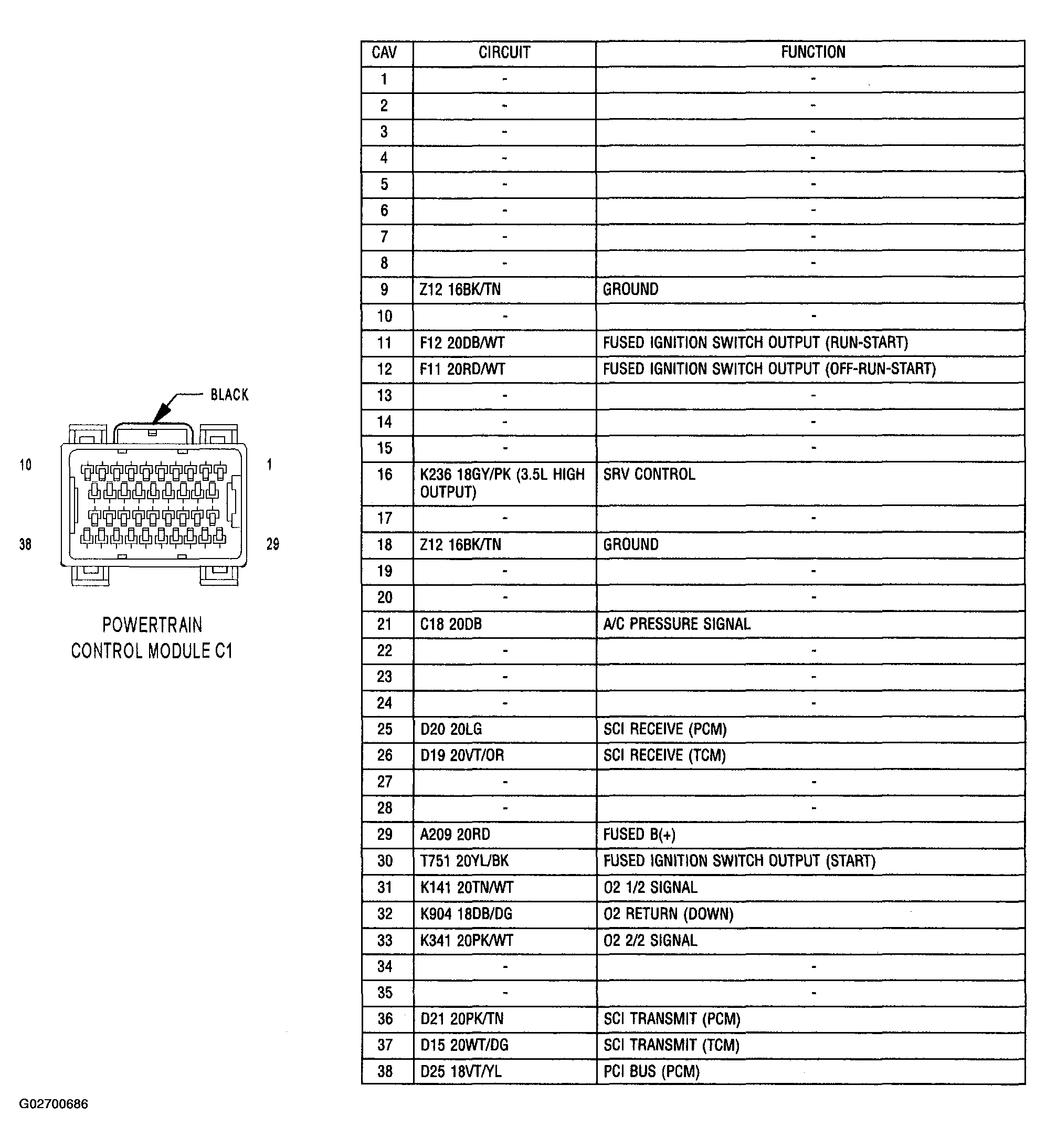

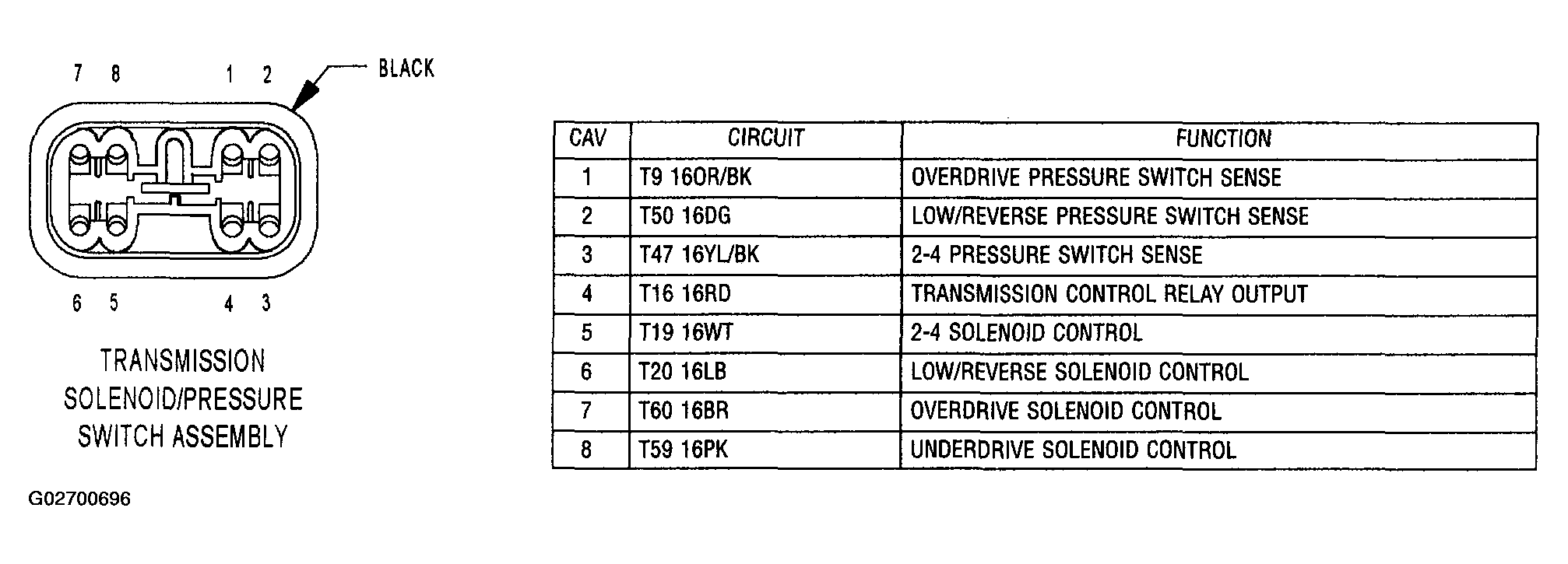

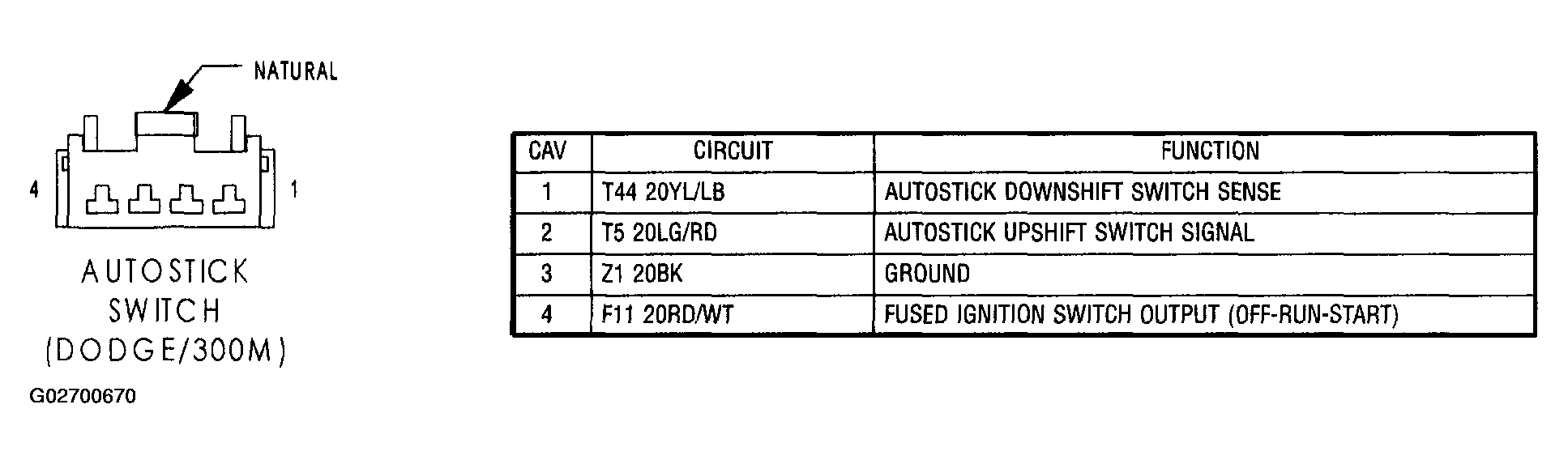

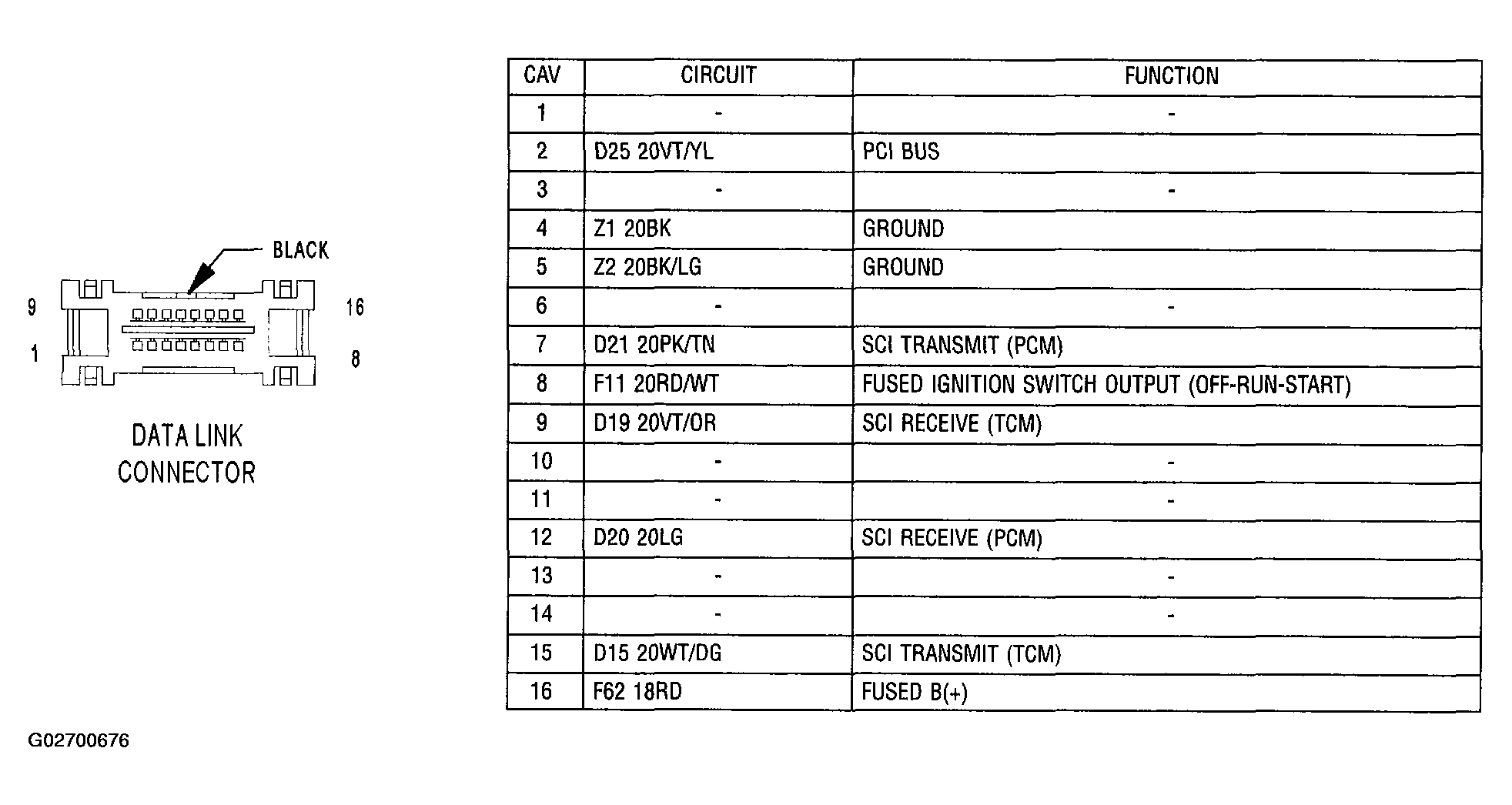

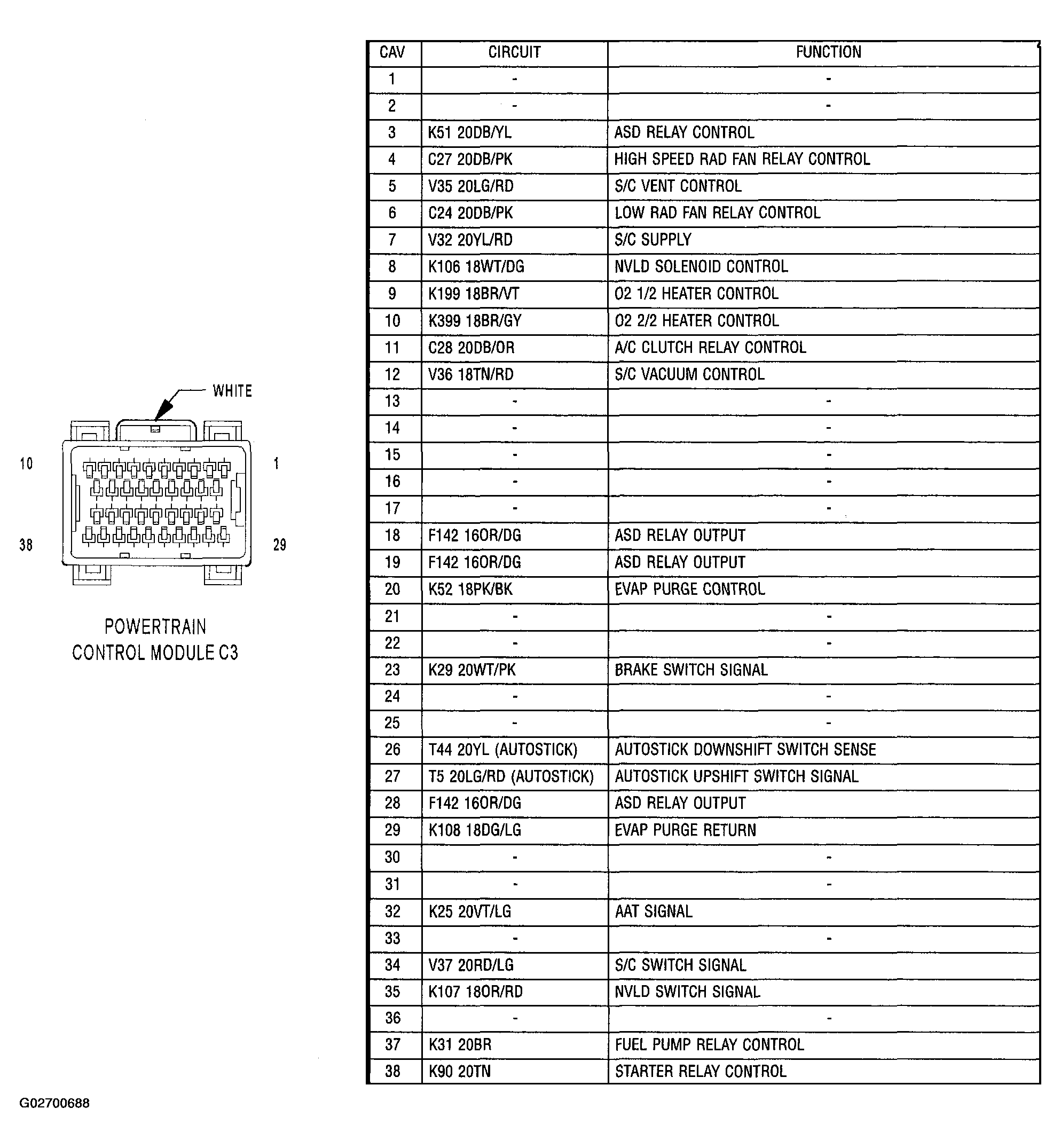

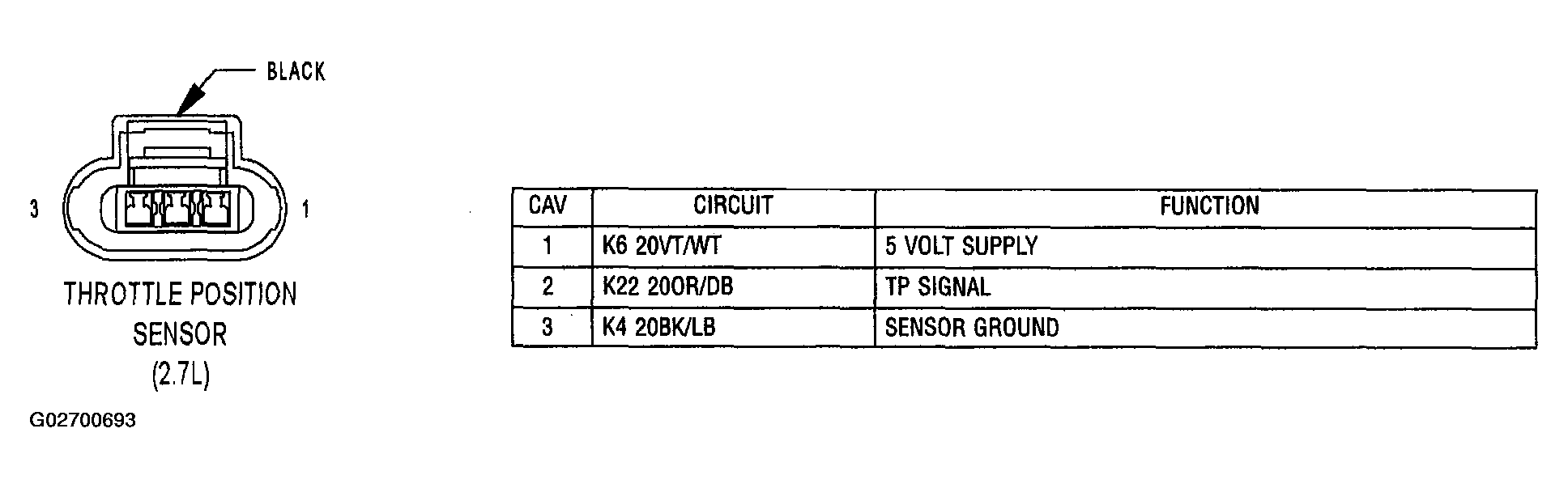

Connector PINOUTS

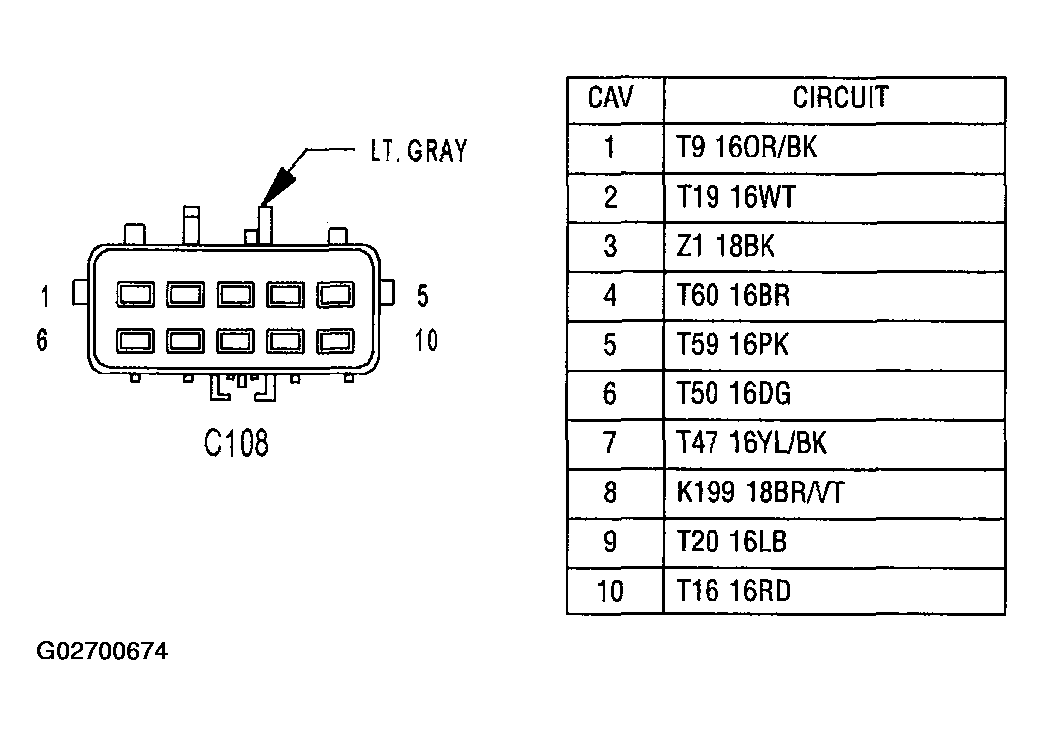

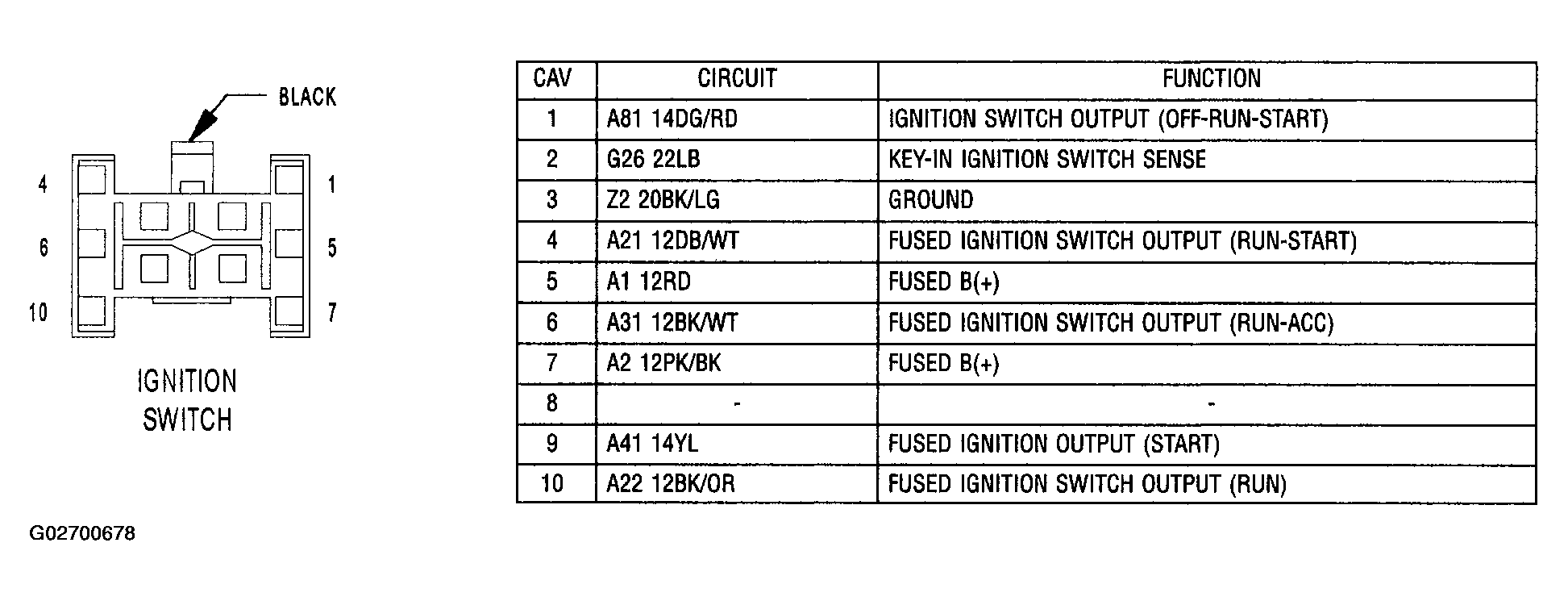

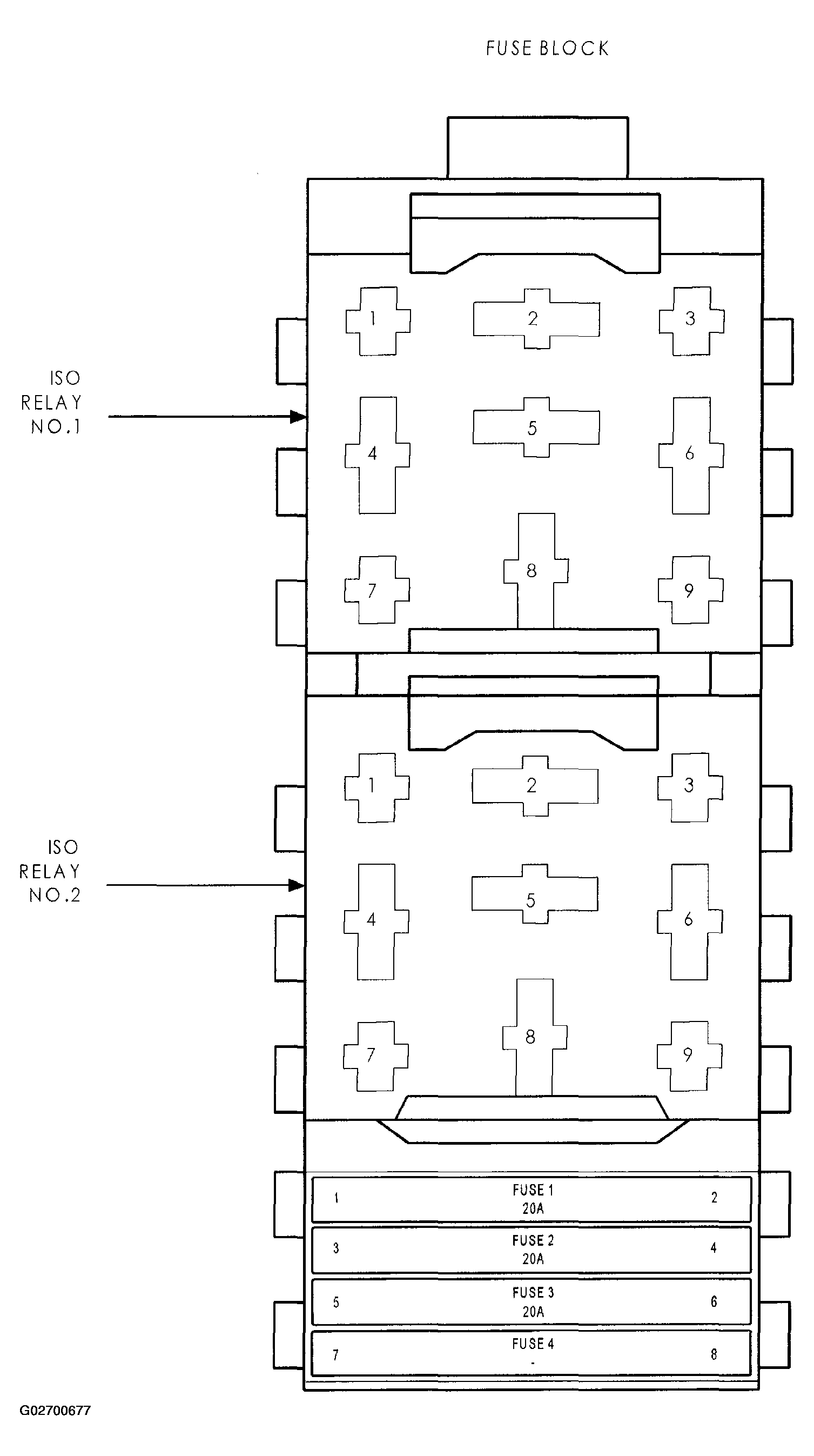

FUSES (FB)
| FUSE NO. | AMPS | FUSED CIRCUIT | FUNCTION |
|---|---|---|---|
| 1 | 20A | F101 16YL/TN | FUSED POLICE ACCESSORY NO. 1 |
| 2 | 20A | F102 16YL | FUSED POLICE ACCESSORY NO. 1 |
| 3 | 20A | F103 16YL/RD | FUSED POLICE ACCESSORY NO. 1 |
| 4 | - | - | - |

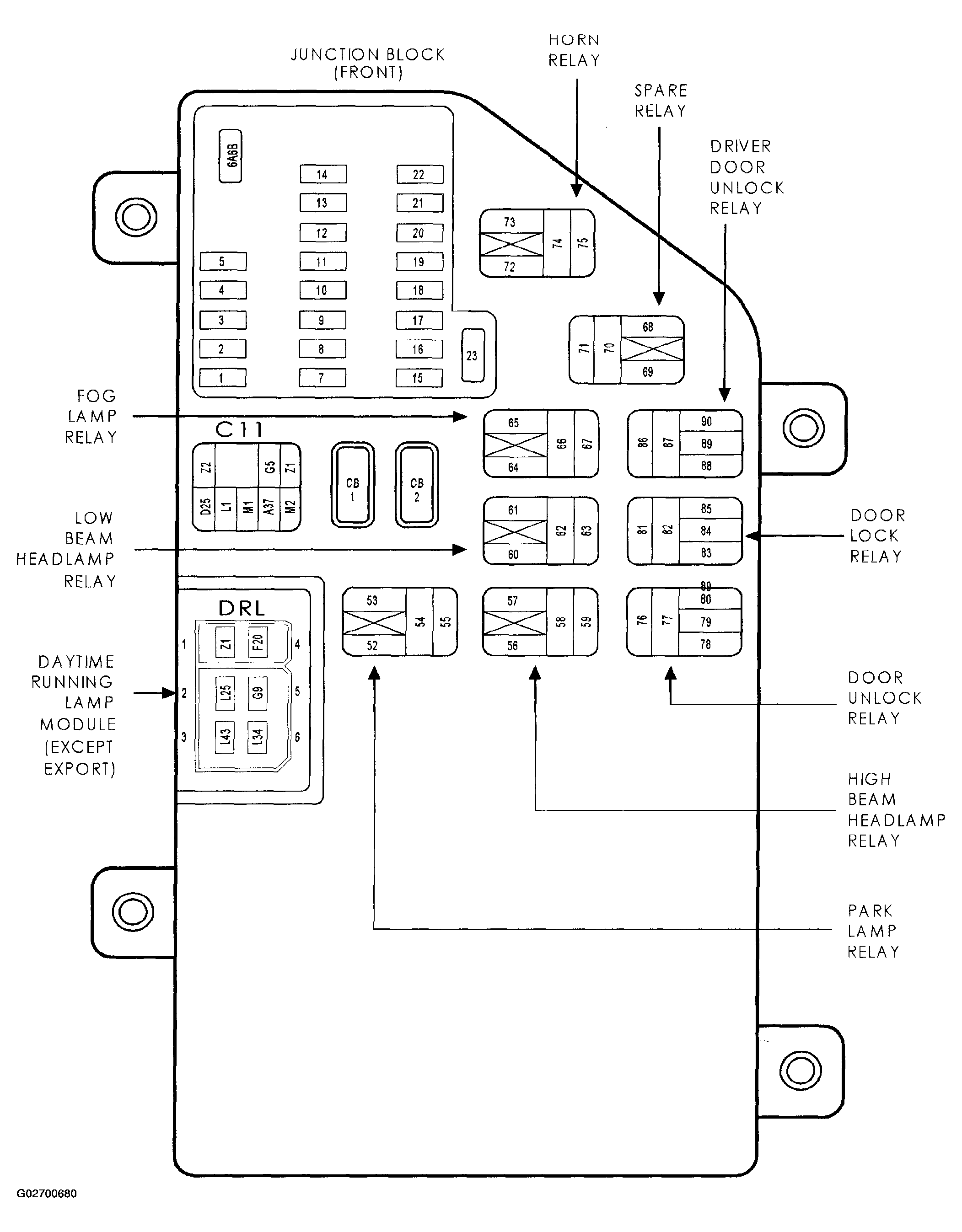

FUSES (JB)
| FUSE NO. | AMPS | FUSED CIRCUIT | FUNCTION |
|---|---|---|---|
| 1 | 10A | INTERNAL | IGNITION SWITCH OUTPUT (OFF-RUN-START) |
| 2 | 10A | L34 20RD/OR | FUSED HIGH BEAM RELAY OUTPUT |
| 3 | 10A | L33 20RD | FUSED HIGH BEAM RELAY OUTPUT |
| 4 | 10A | X12 20RD | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 5 | 10A | F13 20DB | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 6 | 15A | F30 18RD (IGNITION POSITION) | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 6 | 15A | F30 18RD (BATTERY POSITION) | FUSED B(+) |
| 7 | 20A | F33 18PK/RD | FUSED B(+) |
| 8 | 10A | F23 18DB/YL | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 9 | 10A | L5 22BK/YL | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 10 | 10A | L44 16VT/RD | FUSED RIGHT LOW BEAM OUTPUT |
| 11 | 20A | L40 18BR/WT | FUSED LOW BEAM RELAY OUTPUT |
| 12 | 10A | L43 16VT | FUSED LEFT LOW BEAM OUTPU |
| 13 | 10A | F12 20DB/WT | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 14 | 10A | G5 18DB/WT | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 15 | 10A | INTERNAL | FUSED B(+) |
| 16 | 20A | INTERNAL | FUSED B(+) |
| 17 | 10A | F20 WT/VT | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 18 | 20A | F62 16RD | FUSED B(+) |
| 19 | 10A | M1 20PK | FUSED B(+) |
| 20 | 20A | F32 16PK/DB | FUSED B(+) |
| 21 | 10A | F18 20LG/BK | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 22 | 10A | F14 18LG/YL | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 23 | 30A | C1 12DG | FUSED IGNITION SWITCH OUTPUT (RUN) |

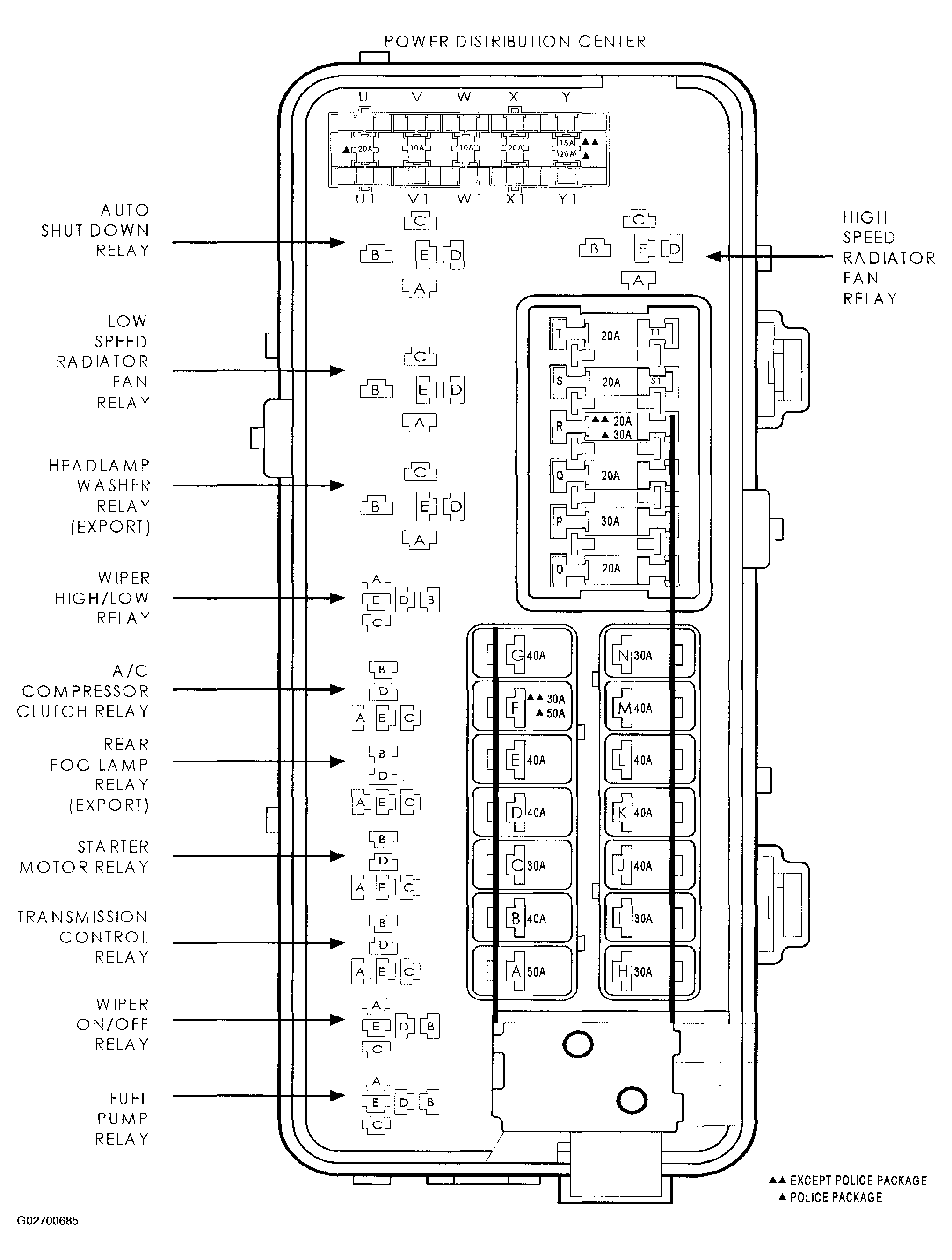

FUSES (PDC)
| FUSE NO. | AMPS | FUSED CIRCUIT | FUNCTION |
|---|---|---|---|
| A | 50A | A4 10BK/PK | FUSED B(+) |
| B | 40A | A1712RD/BR | FUSED B(+) |
| C | 30A | A3 14RD/TN | FUSED B(+) |
| D | 40A | A34 12LB/RD | FUSED B(+) |
| E | 40A | A16 12GY | FUSED B(+) |
| F | 30A | A37 16WT/DB (EXCEPT DODGE/CONCORDE) | FUSED B(+) |
| G | 40A | A1 12RD | FUSED B(+) |
| H | 30A | A20 12RD/DB (ABS) | FUSED B(+) |
| I | 30A | A7 14RD/BK | FUSED B(+) |
| J | 40A | A2 12PK/BK | FUSED B(+) |
| K | 40A | A10 12RD/DG (ABS) | FUSED B(+) |
| L | 40A | A13 12PK/WT | FUSED B(+) |
| M | 40A | A5 12RD/OR | FUSED B(+) |
| N | 30A | A14 14RD/WT | FUSED B(+) |
| O | 20A | A15 18PK | FUSED B(+) |
| P | 30A | A53 14RD/YL (EXPORT) | FUSED B(+) |
| Q | 20A | A30 14RD/LB | FUSED B(+) |
| R | 20A | A35 18DB (EXPORT) | FUSED B(+) |
| S | 20A | F42 16DG/LG | FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT |
| T | 20A | F142 160R/DG | ASD RELAY OUTPUT |
| X | 20A | A130 16VT/RD (EXCEPT POLICE PACKAGE) | FUSED B(+) |
| Y | 15A | A105 18DB/RD (EXCEPT POLICE PACKAGE) | FUSED B(+) |
| V | 10A | A41 12YL | FUSED IGNITION SWITCH OUTPUT (START) |
| W | 10A | A209 20RD | FUSED B(+) |
| U | 20A | A103 16RD/YL (POLICE PACKAGE) | FUSED AUTOMATIC SHUTDOWN RELAY OUTPUT |
| X | 20A | SL1 18LB/WT (POLICE PACKAGE/LTD/300M) | FUSED B(+) |
| Y | 20A | SL2 18DB/WT (POLICE PACKAGE) | FUSED B(+) |
| P | 30A | A101 16RD/TN (POLICE PACKAGE) | FUSED B(+) |
| R | 30A | A102 16RD/OR (POLICE PACKAGE) | FUSED AUTOMATIC SHUTDOWN RELAY OUTPUT |
| F | 20A | A37 16WT/DB (DODGE/CONCORDE) | FUSED B(+) |
TRANSMISSION CONTROL RELAY
| CAV | CIRCUIT | FUNCTION |
|---|---|---|
| A | T15 20LG | TRANSMISSION CONTROL RELAY CONTROL |
| B | A30 14RD/LB | FUSED B(+) |
| C | Z1 20BK | GROUND |
| D | T16 16RD | TRANSMISSION CONTROL RELAY OUTPUT |
| E | - | - |
