Body Control Module

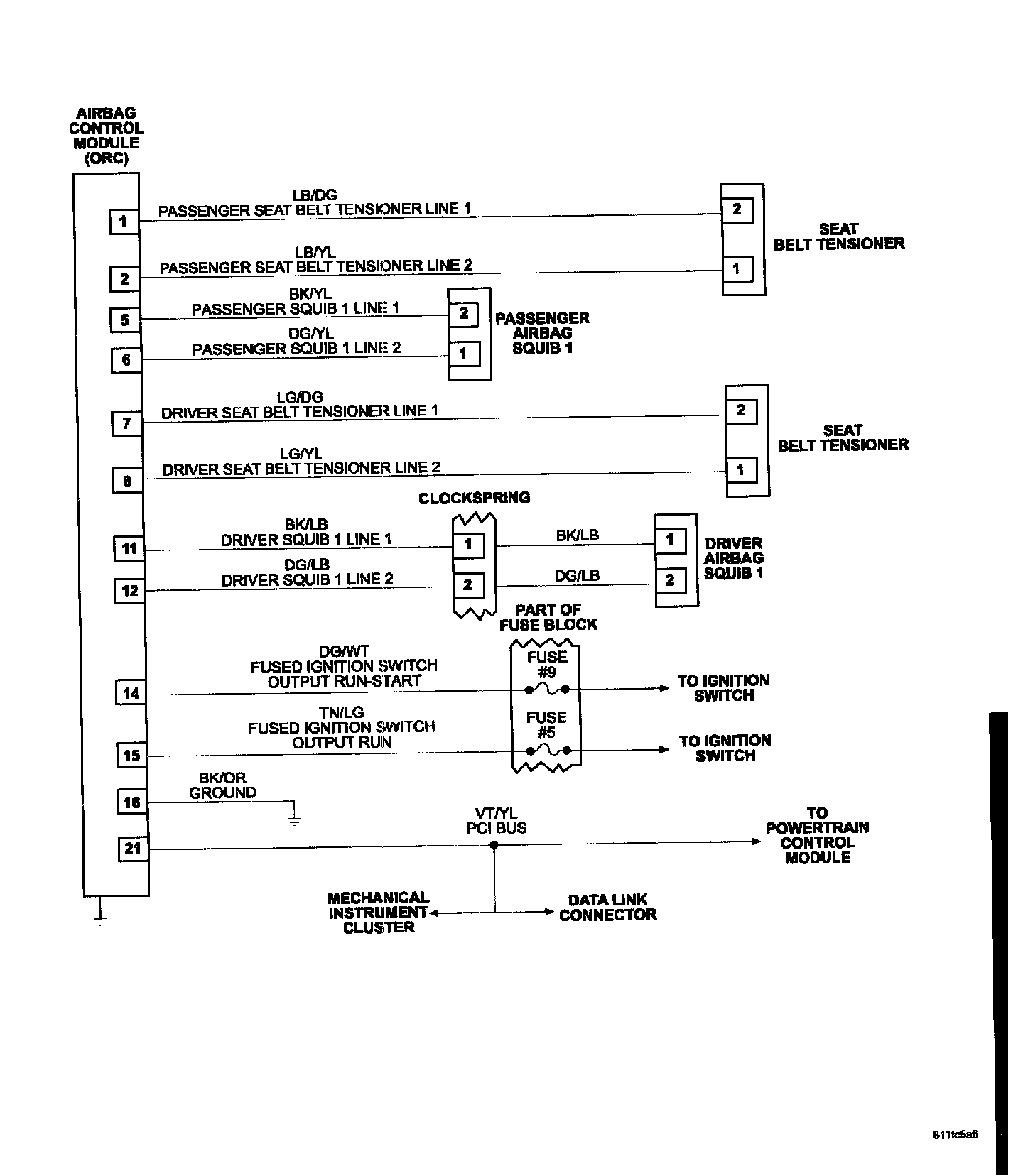

Airag System (Base System):

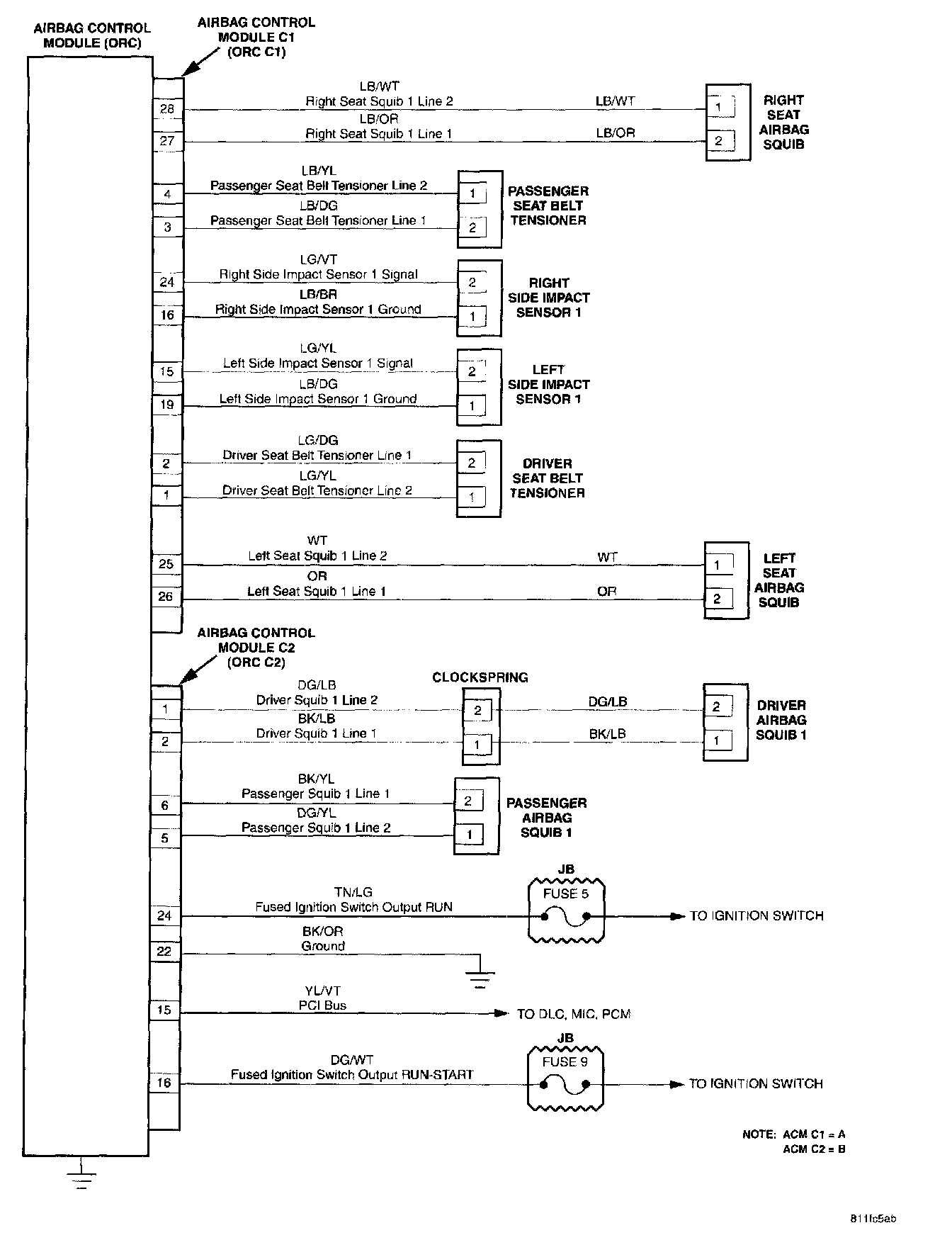

Airbag System (Premium System):

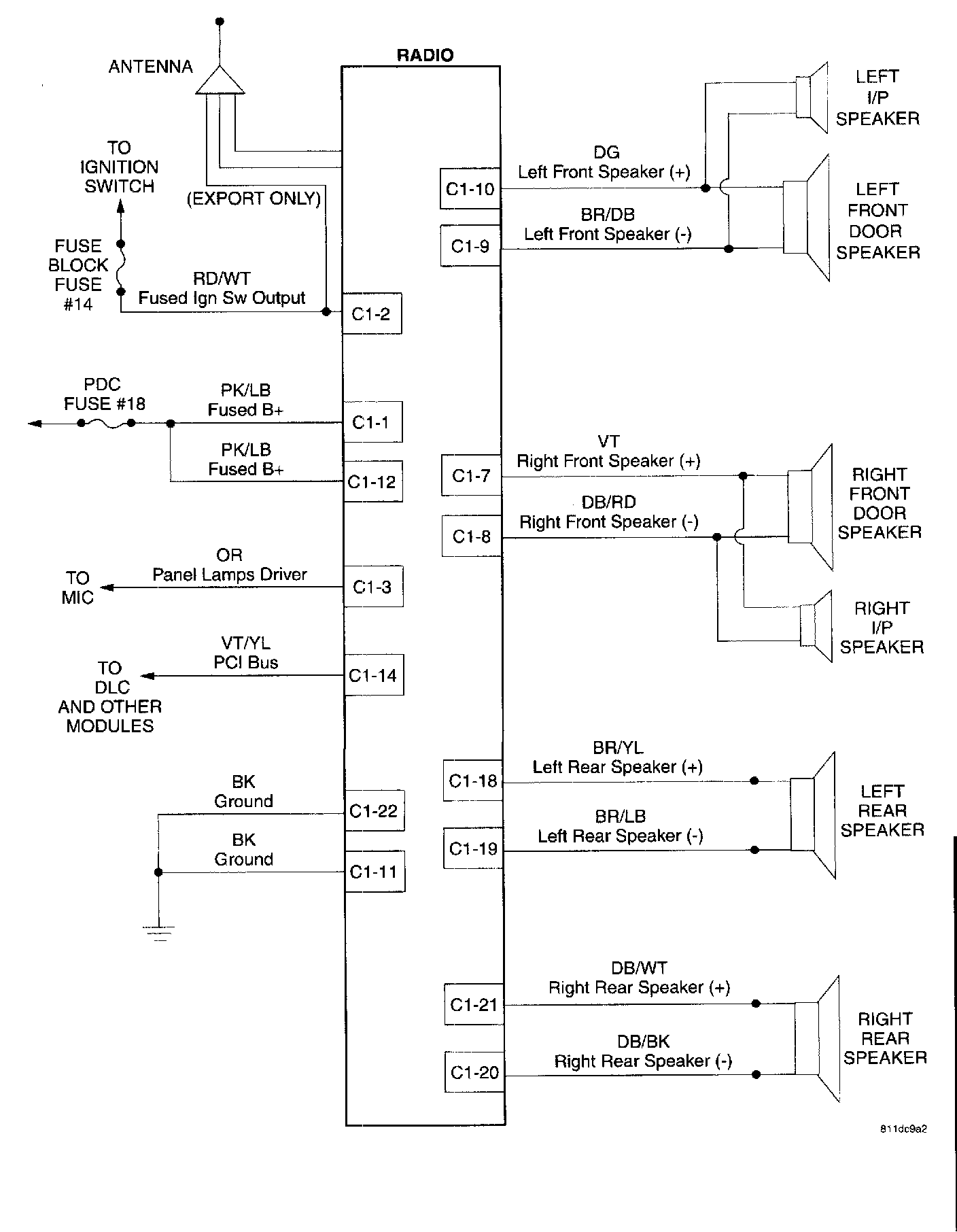

Audio System:





Satellite Digital Audio Receiver System (SDARS):





Satellite Audio Receiver System (SDARS) Equipped With Hands Free Module (HFM):

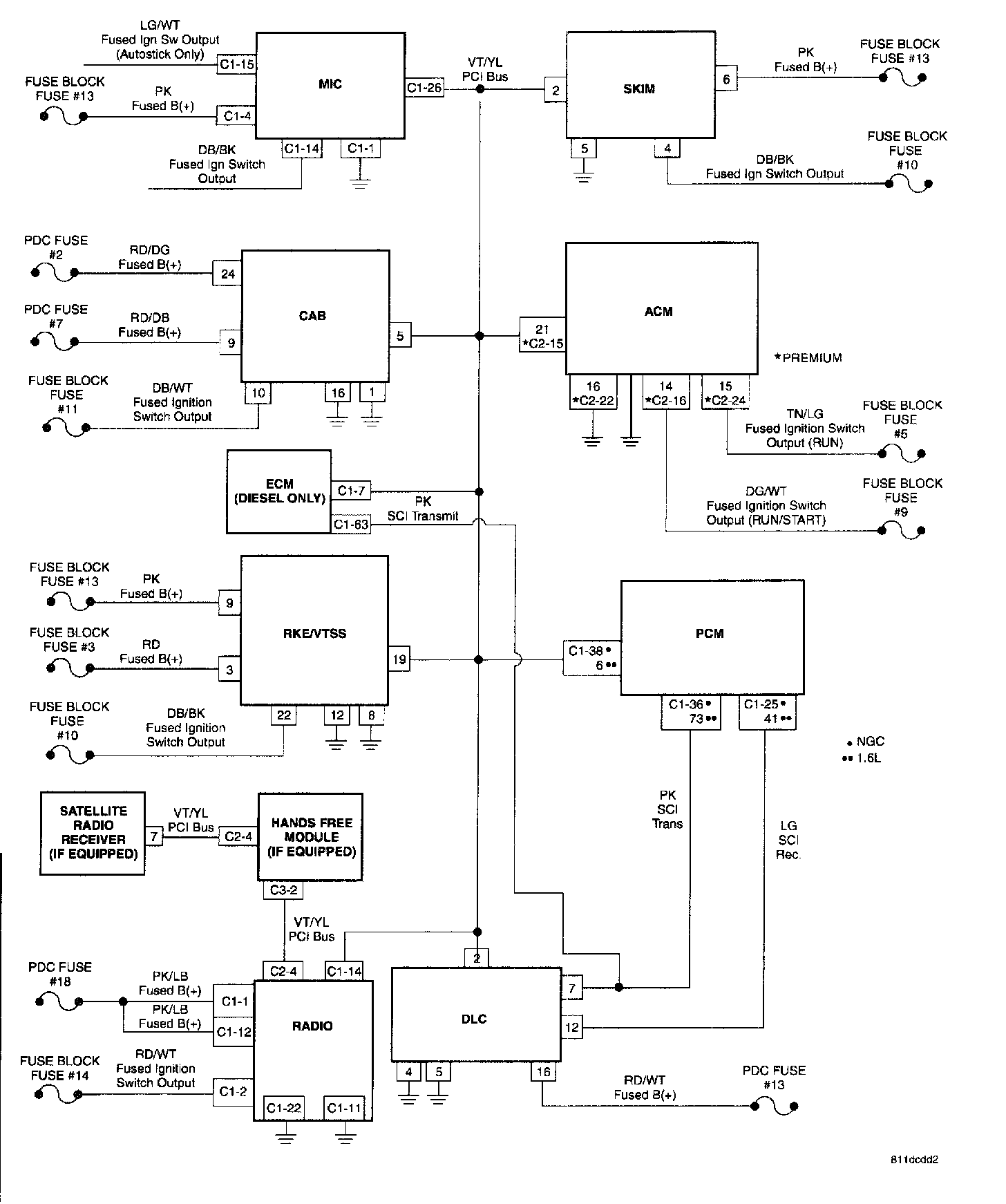

Communication:





Compass/Temperature Module:

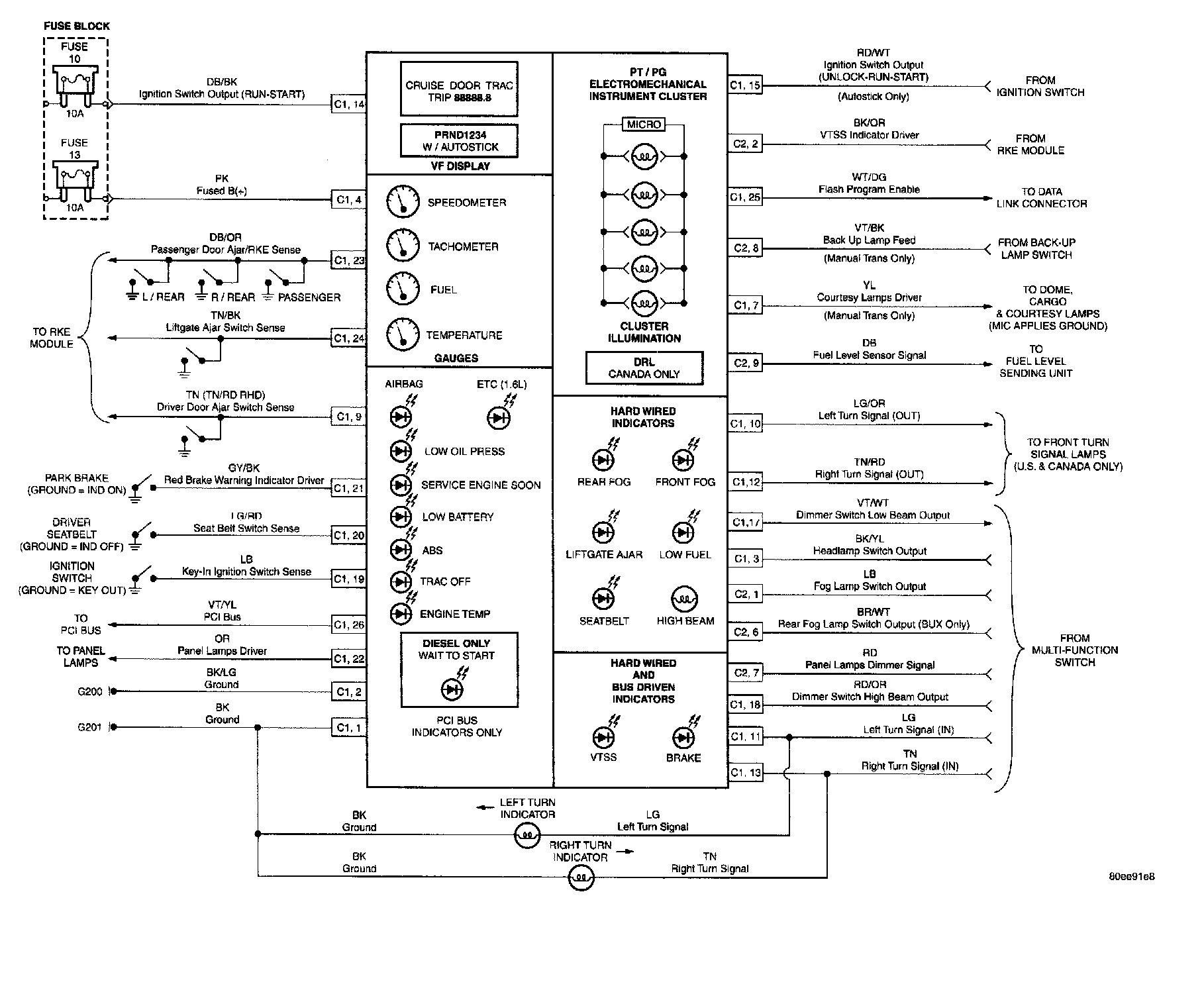

Instrument Cluster:





Interior Lighting:

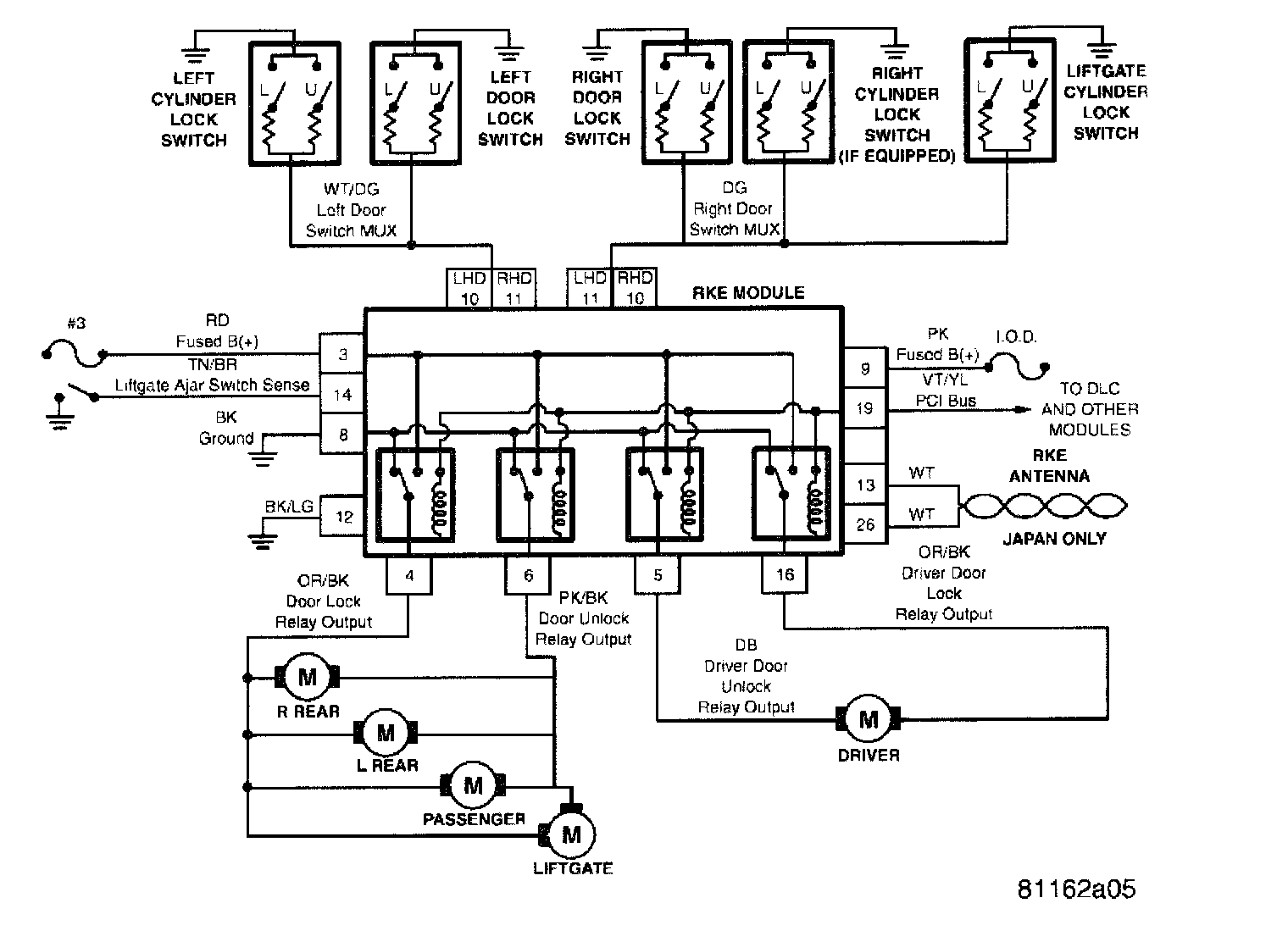

Power Door Locks:

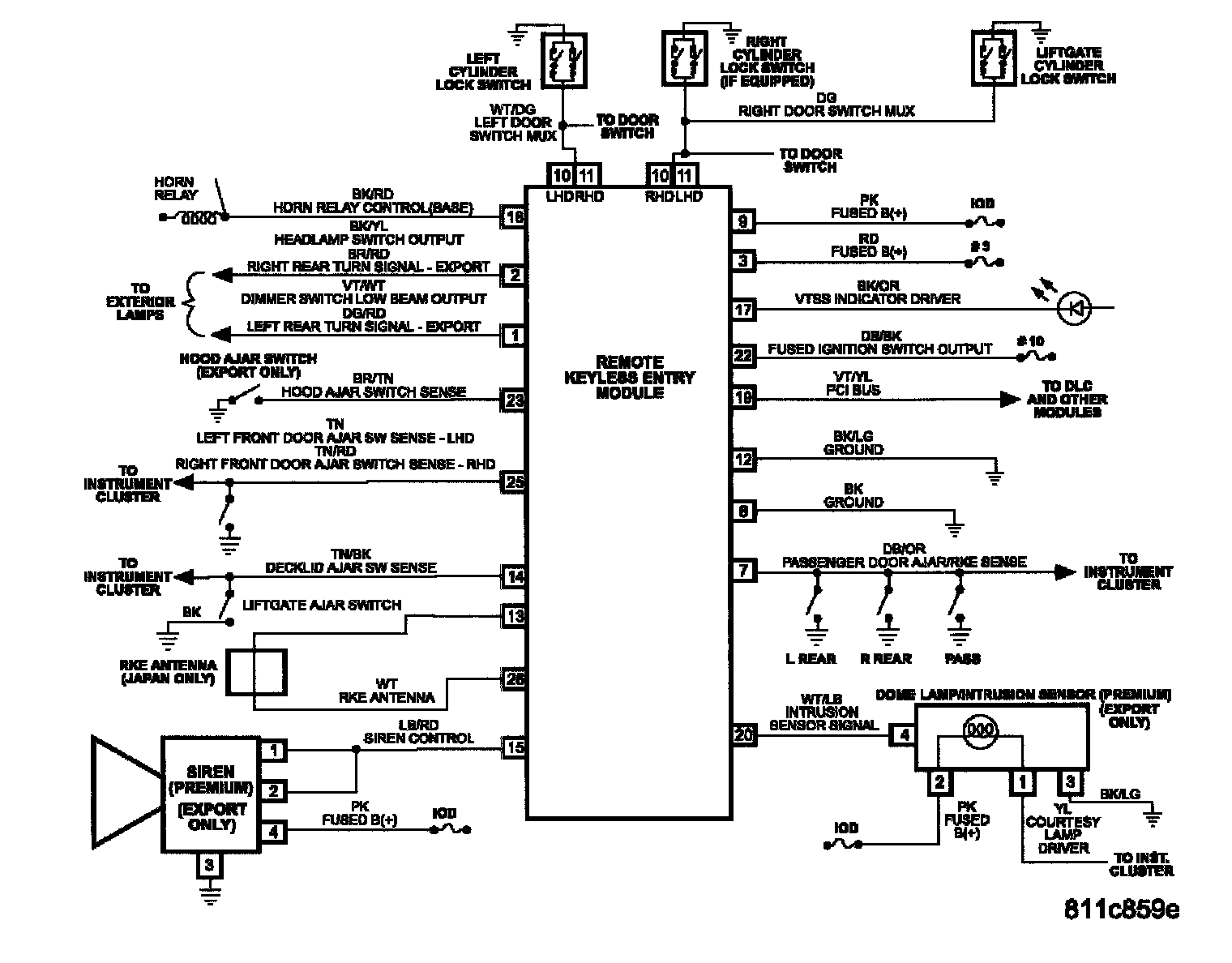

Vehicle Theft Security System:

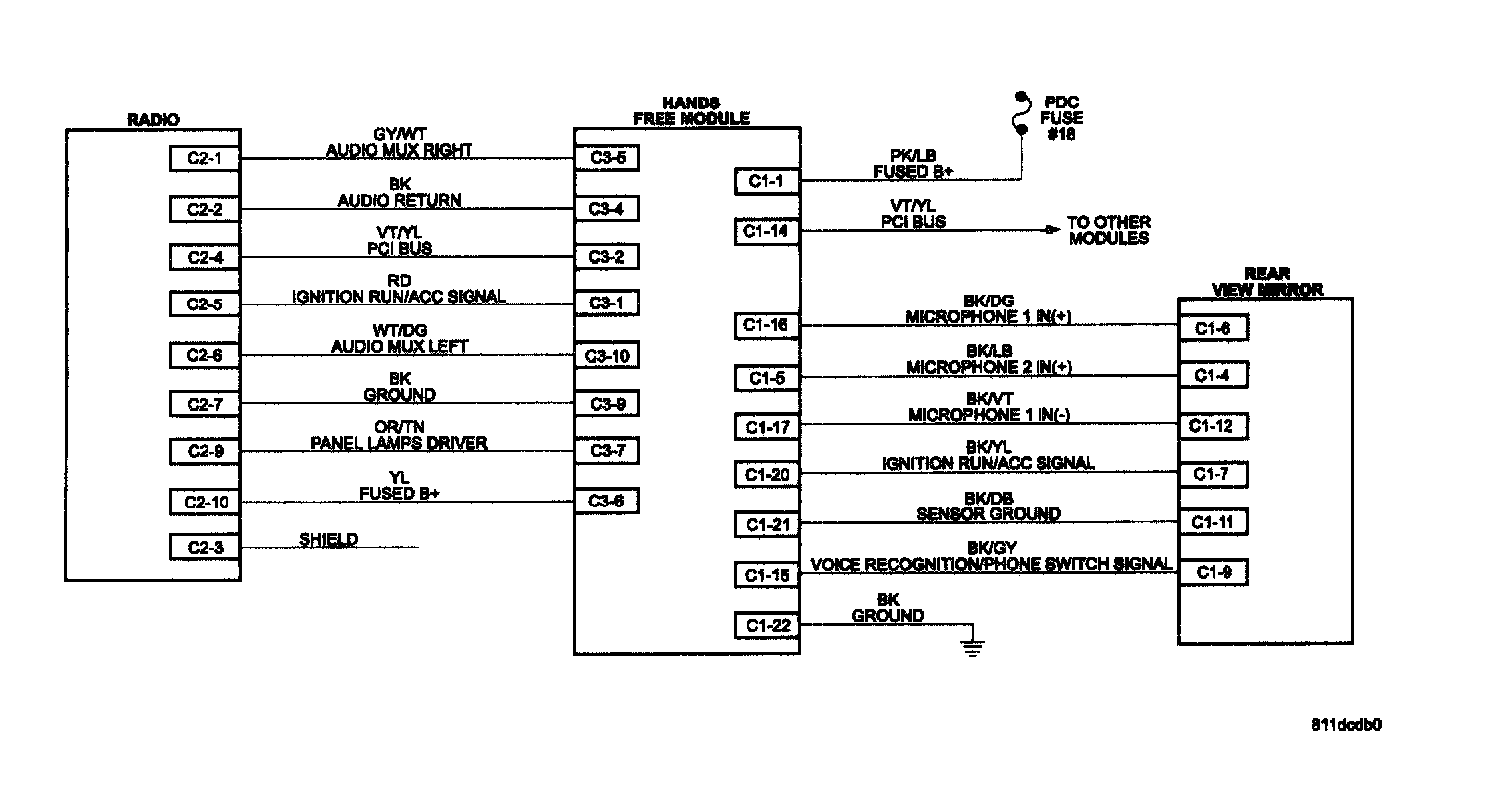

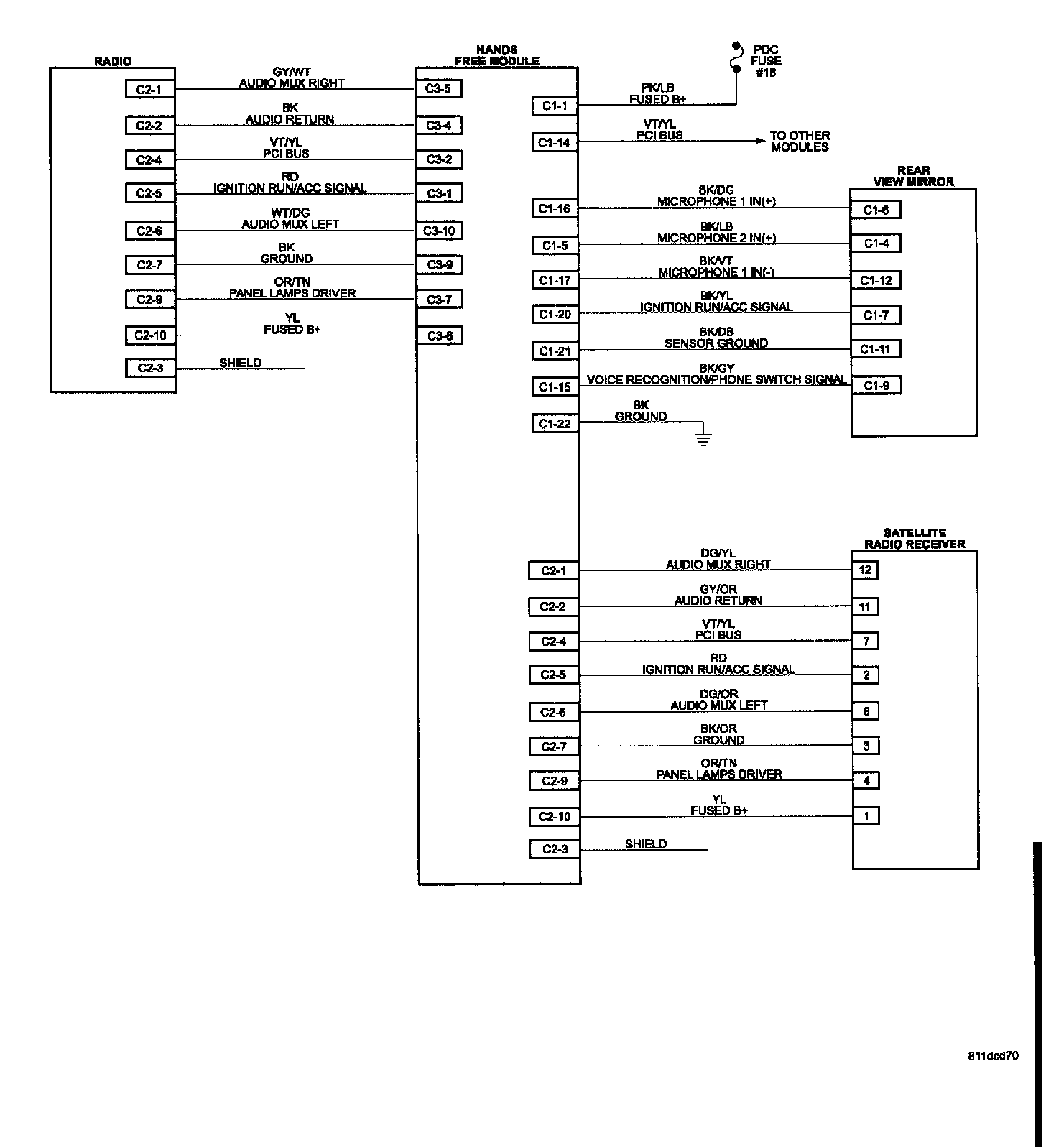

Telecommunications - Hands Free Module (HFM):
