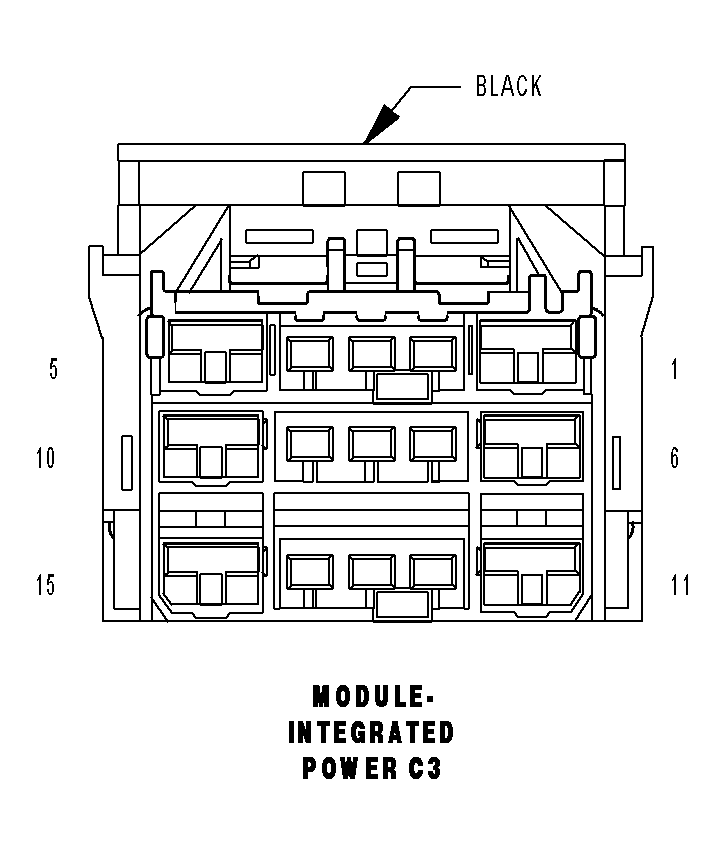

Integrated Power Module Connector End View (C3)
MODULE-INTEGRATED POWER C3 - BLACK 15 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | P307 20LG/GY | ACCESSORY DELAY RELAY CONTROL |
| 3 | L63 18WT/DG | LEFT REAR TURN SIGNAL CONTROL |
| 4 | L1 20WT/LG | BACK-UP LAMP FEED |
| 5 | - | - |
| 6 | A22 12RD/WT | FUSED B(+) |
| 7 | A904 16RD | FUSED B(+) |
| 8 | - | - |
| 9 | Z904 20BK/BR (2.7L/3.5L) | GROUND |
| 10 | A22 12RD/WT | FUSED B(+) |
| 11 | - | - |
| 12 | W3 14BR/WT | FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT |
| 13 | T16 16YL/OR (RLE) | TRANSMISSION CONTROL RELAY OUTPUT |
| 14 | T16 16YL/OR (RLE) | TRANSMISSION CONTROL RELAY OUTPUT |
| 15 | T15 20YL/BR (RLE) | TRANSMISSION CONTROL RELAY CONTROL |
