*No Response From Body Control Module: Notes
| POSSIBLE CAUSES |
|---|
| FUSED B+ CIRCUIT(S) OPEN |
| FUSED IGNITION SWITCH OUTPUT CIRCUIT(S) OPEN |
| GROUND CIRCUIT(S) OPEN |
| SCI TRANSMIT CIRCUIT OPEN |
| SCI TRANSMIT CIRCUIT SHORTED TO GROUND |
| SCI TRANSMIT CIRCUIT SHORTED TO VOLTAGE |
| SENTRY KEY REMOTE ENTRY MODULE |
| BODY CONTROL MODULE |

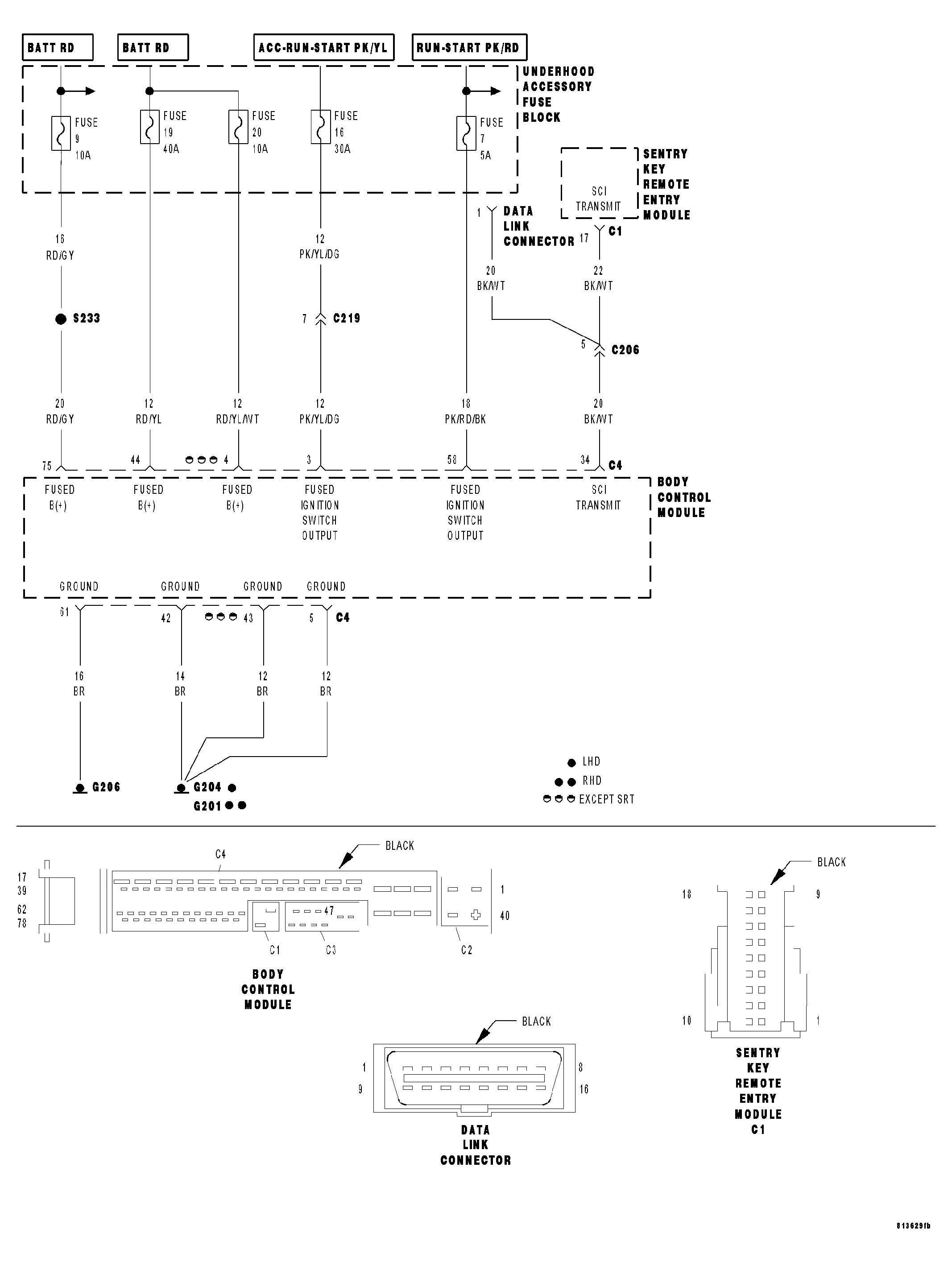

For a complete Data Link Connector Circuit Diagram, (Refer to ELECTRICAL/ELECTRONIC CONTROL MODULES - SCHEMATICS AND DIAGRAMS) .
