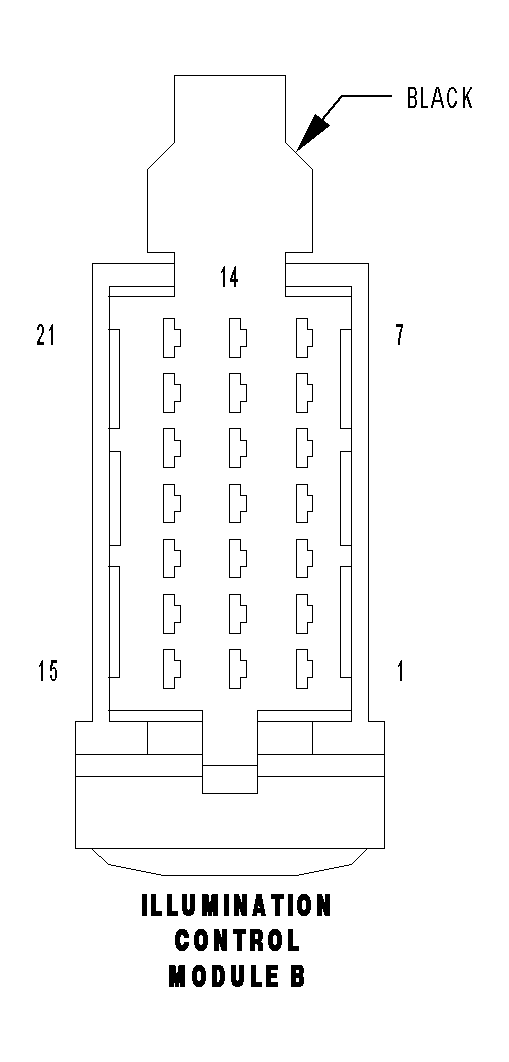

Illumination Control Module B Connector End View
ILLUMINATION CONTROL MODULE B - BLACK 21 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | 16YL | FUSED LOW BEAM OUTPUT |
| 4 | 16WT (LHD) | FUSED HIGH BEAM OUTPUT |
| 4 | 16YL/BK (RHD) | FUSED LOW BEAM OUTPUT |
| 5 | 16YL/BK (LHD) | FUSED LOW BEAM OUTPUT |
| 5 | 18GY/RD (RHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 6 | 16WT/BK (LHD) | FUSED HIGH BEAM OUTPUT |
| 6 | 18GY/YL (RHD) | FUSED FOG LAMP OUTPUT |
| 7 | 18GY/RD (LHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 7 | 18GY/YL (RHD) | FUSED FOG LAMP OUTPUT |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | 18DG (EXCEPT EXPORT) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | 18DG/WT (EXCEPT EXPORT) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 19 | 18GY/BK (LHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 19 | 16WT (RHD) | FUSED HIGH BEAM OUTPUT |
| 20 | 18GY/YL (LHD) | FUSED FOG LAMP OUTPUT |
| 20 | 18GY/BK (RHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 21 | 18GY/YL (LHD) | FUSED FOG LAMP OUTPUT |
| 21 | 16WT/BK (RHD) | FUSED HIGH BEAM OUTPUT |
