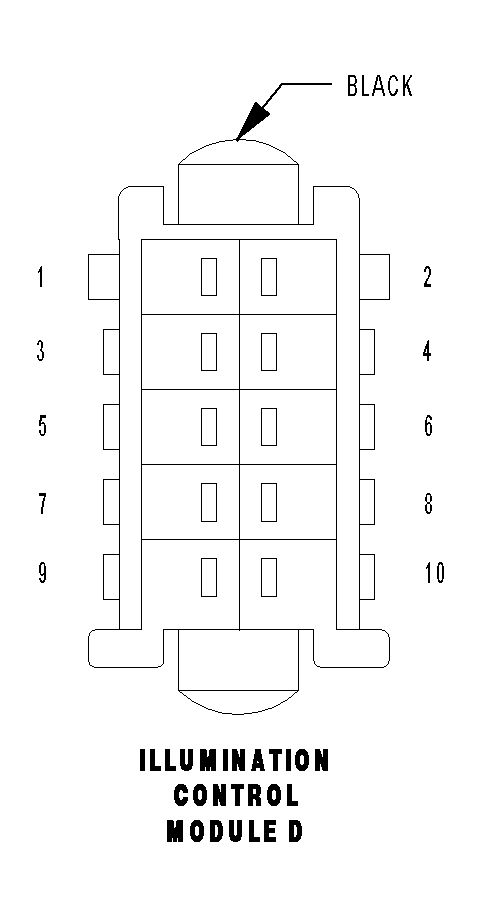

Illumination Control Module D Connector End View
ILLUMINATION CONTROL MODULE D - BLACK 10 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | 16BK/WT/BL | FUSED IGNITION SWITCH OUTPUT |
| 2 | 16WT/YL | HEADLAMP SUPPLY |
| 3 | 18DG/WT (LHD) | FUSED IGNITION SWITCH OUTPUT |
| 3 | 20BL/WT (RHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 4 | 20BR/BK (LHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 4 | 18DG/WT (RHD) | FUSED IGNITION SWITCH OUTPUT |
| 5 | 16BR (LHD) | GROUND |
| 5 | 20BR/BK (RHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 6 | 20BL/WT (LHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 6 | 16BR (RHD) | GROUND |
| 7 | 20WT/BK (LHD) | HIGH BEAM INDICATOR LAMP |
| 8 | 20WT/BK (RHD) | HIGH BEAM INDICATOR LAMP |
| 9 | 16WT (LHD) | HEADLAMP HIGH BEAM SUPPLY |
| 9 | 18GY (RHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 10 | 18GY (LHD) | FUSED ILLUMINATION CONTROL MODULE OUTPUT |
| 10 | 16WT (RHD) | HEADLAMP HIGH BEAM SUPPLY |
