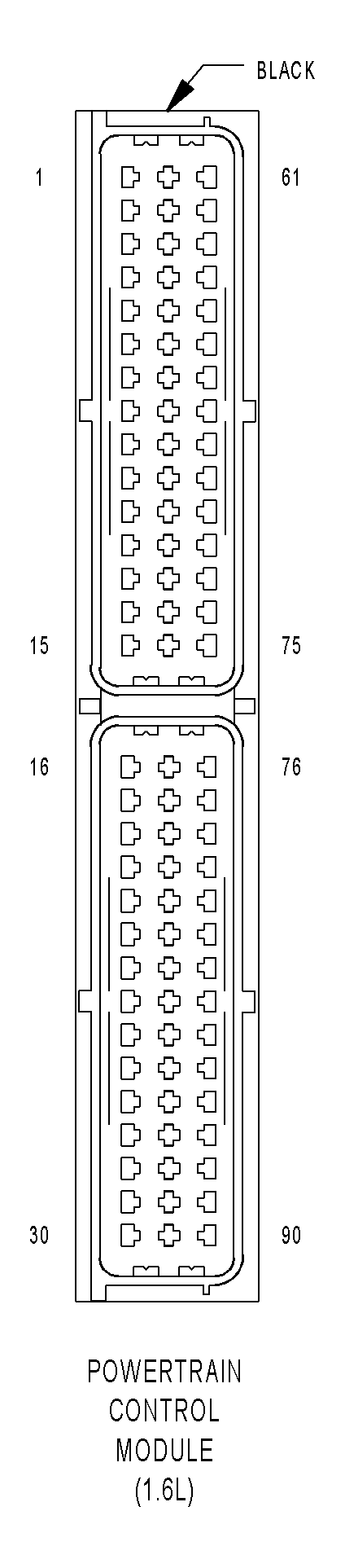

Powertrain Control Module (1.6L) Connector End View
POWERTRAIN CONTROL MODULE (1.6L) - BLACK 90 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A14 18GY/WT | FUSED B(+) |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | C28 20DB/OR | A/C COMPRESSOR CLUTCH RELAY CONTROL |
| 6 | D25 20VT/YL | PCI BUS |
| 7 | K81 20DB/DG | ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIGNAL |
| 8 | C22 18BR/WT | A/C HIGH PRESSURE SIGNAL |
| 9 | K921 20RD | INLET AIR TEMPERATURE SENSOR GROUND |
| 10 | N907 20BR/OR | VEHICLE SPEED SENSOR GROUND |
| 11 | K901 20DB/VT | MANIFOLD ABSOLUTE PRESSURE SENSOR GROUND |
| 12 | F858 20DG/LG | ACCELERATOR PEDAL POSITION SENSOR NO. 1 5 VOLT SUPPLY |
| 13 | F859 20DG/PK | ACCELERATOR PEDAL POSITION SENSOR NO. 2 5 VOLT SUPPLY |
| 14 | F855 18OR/PK | THROTTLE POSITION SENSOR 5 VOLT SUPPLY |
| 15 | - | - |
| 16 | K1 20DG/RD | MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL |
| 17 | K2 20TN/BK | ENGINE COOLANT TEMPERATURE SENSOR SIGNAL |
| 18 | K41 20BK/DG | OXYGEN SENSOR 1/1 SIGNAL |
| 19 | K167 20BR/YL | ACCELERATOR PEDAL POSITION SENSOR NO. 1 GROUND |
| 20 | K42 20DB/LG | KNOCK SENSOR SIGNAL |
| 21 | K24 20GY/BK | CRANKSHAFT POSITION SENSOR SIGNAL |
| 22 | K981 20BR/DG | ACCELERATOR PEDAL POSITION SENSOR NO. 2 GROUND |
| 23 | K922 20DB/OR | THROTTLE POSITION SENSOR GROUND |
| 24 | K902 20BR/DG | OXYGEN SENSOR 1/1 GROUND |
| 25 | K924 20BR/WT | CRANKSHAFT POSITION SENSOR GROUND |
| 26 | K45 20BK/VT | KNOCK SENSOR GROUND |
| 27 | - | - |
| 28 | Z12 18BK/TN | GROUND |
| 29 | Z12 18BK/TN | GROUND |
| 30 | K17 18DB/TN | IGNITION COIL NO. 2 DRIVER |
| 31 | V50 20VT/OR | ELECTRONIC THROTTLE CONTROL POSITIVE MOTOR CONTROL |
| 32 | V51 20WT | ELECTRONIC THROTTLE CONTROL NEGATIVE MOTOR CONTROL |
| 33 | K4 20BK/LB | ENGINE COOLANT TEMPERATURE SENSOR GROUND |
| 34 | K51 20DB/YL | AUTOMATIC SHUT DOWN RELAY CONTROL |
| 35 | K90 20TN | STARTER MOTOR RELAY CONTROL |
| 36 | C24 20YL/RD | LOW SPEED RADIATOR FAN RELAY CONTROL |
| 37 | - | - |
| 38 | - | - |
| 39 | K10 20DB/OR | STEERING PRESSURE SWITCH SIGNAL |
| 40 | G9 20GY/BK | RED BRAKE WARNING INDICATOR DRIVER |
| 41 | D20 20LG | SCI RECEIVE |
| 42 | K944 20BR/GY | CAMSHAFT POSITION SENSOR GROUND |
| 43 | F854 20GY/PK | CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY |
| 44 | K7 20OR | CRANKSHAFT POSITION SENSOR 5 VOLT SUPPLY |
| 45 | F857 20OR/PK | VEHICLE SPEED SENSOR 5V SUPPLY |
| 46 | K22 20OR/DB | THROTTLE POSITION SENSOR SIGNAL NO. 1 |
| 47 | K141 20TN/WT | OXYGEN SENSOR 1/2 SIGNAL |
| 48 | - | - |
| 49 | K44 20TN/YL | CAMSHAFT POSITION SENSOR SIGNAL |
| 50 | G6 20GY | ENGINE OIL PRESSURE SWITCH SIGNAL |
| 51 | - | - |
| 52 | - | - |
| 53 | K904 20DB/DG | OXYGEN SENSOR 1/2 GROUND |
| 54 | K11 18WT/DB | FUEL INJECTOR NO. 1 DRIVER |
| 55 | K52 20PK/BK | EVAP/PURGE SOLENOID CONTROL |
| 56 | - | - |
| 57 | - | - |
| 58 | - | - |
| 59 | Z12 18BK/TN | GROUND |
| 60 | K19 18BK/GY | IGNITION COIL NO. 1 DRIVER |
| 61 | F12 18DB/WT | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 62 | - | - |
| 63 | - | - |
| 64 | - | - |
| 65 | C27 20DB/PK | HIGH SPEED RADIATOR FAN RELAY CONTROL |
| 66 | K31 20BR | FUEL PUMP RELAY CONTROL |
| 67 | - | - |
| 68 | L50 20WT/TN | BRAKE LAMP SWITCH OUTPUT |
| 69 | K119 20LG/BK | CLUTCH UPSTOP SWITCH SIGNAL |
| 70 | T141 20YL/RD | CLUTCH INTERLOCK SWITCH SIGNAL |
| 71 | K29 20WT/PK | BRAKE LAMP SWITCH SIGNAL |
| 72 | K21 20BK/RD | INLET AIR TEMPERATURE SENSOR SIGNAL |
| 73 | D21 20PK | SCI TRANSMIT |
| 74 | K80 20BK/LG | ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIGNAL |
| 75 | K6 18VT/WT | MANIFOLD ABSOLUTE PRESSURE SENSOR 5V SUPPLY |
| 76 | - | - |
| 77 | K122 20DB/GY | THROTTLE POSITION SENSOR SIGNAL NO. 2 |
| 78 | - | - |
| 79 | G7 20WT/OR | VEHICLE SPEED SENSOR SIGNAL |
| 80 | - | - |
| 81 | K79 18OR/RD | OXYGEN SENSOR 1/1 CONTROL |
| 82 | K12 18TN | FUEL INJECTOR NO. 2 DRIVER |
| 83 | K13 18YL/WT | FUEL INJECTOR NO. 3 DRIVER |
| 84 | K14 18LB/BR | FUEL INJECTOR NO. 4 DRIVER |
| 85 | K199 18BR/VT | OXYGEN SENSOR 1/2 CONTROL |
| 86 | - | - |
| 87 | - | - |
| 88 | A142 18DG/OR | AUTOMATIC SHUT DOWN RELAY OUTPUT |
| 89 | K20 18DG | GENERATOR FIELD CONTROL |
| 90 | Z12 18BK/TN | GROUND |
