Body Control Module Connector End View (C3)

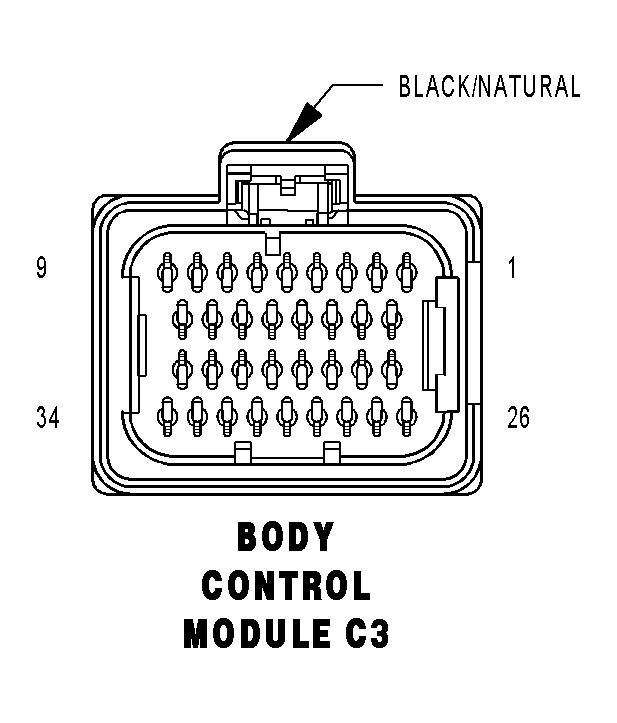

BODY CONTROL MODULE C3 - BLACK/NATURAL 34 WAY

GCCS680028Courtesy of DAIMLERCHRYSLER CORP.
CAV CIRCUIT FUNCTION
1 N5 20DB/WT FUEL LEVEL SENSOR SIGNAL NO. 2
2 D123 20WT/BR FLASH PROGRAM ENABLE
3 G153 20VT/GY (POWER LIFTGATE) LIFTGATE MODULE WAKE UP SIGNAL
4 - -
5 G76 20VT/YL RIGHT REAR DOOR AJAR SWITCH SENSE
6 G210 20VT/YL PASSENGER SEAT BELT SWITCH SENSE
7 G25 20VT/TN LIFTGATE SWITCH MUX
8 M24 18YL/WT FRONT READING/COURTESY LAMPS DRIVER
9 - -
10 - -
11 - -
12 - -
13 - -
14 - -
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -
21 - -
22 - -
23 N4 20DB/YL FUEL LEVEL SENSOR SIGNAL NO. 1
24 D25 20WT/VT PCI BUS
25 M11 18YL/VT LIFTGATE COURTESY LAMP DRIVER
26 - -
27 W17 20BR/LG REAR WIPER PARK SWITCH SENSE
28 P31 18TN/YL LIFTGATE RELEASE DRIVER
29 G78 20VT/OR LIFTGATE AJAR SWITCH SENSE
30 G10 20VT/LG DRIVER SEAT BELT SWITCH SENSE
31 - -
32 - -
33 - -
34 M27 18YL/LB RAIL LAMPS DRIVER
