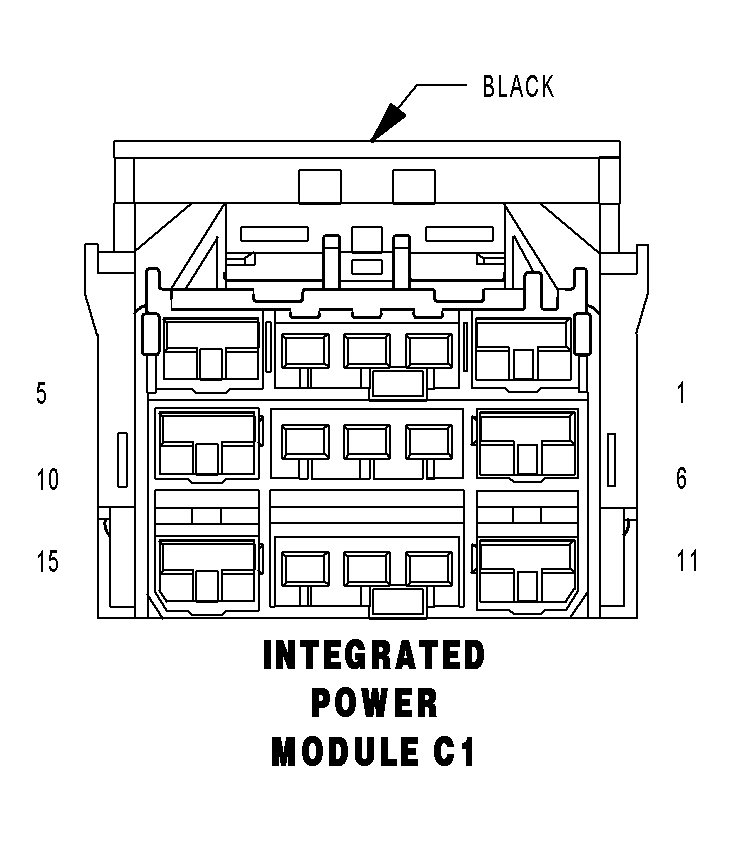

Integrated Power Module Connector End View (C1)
INTEGRATED POWER MODULE C1 - BLACK 15 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A111 12DG/RD | FUSED B(+) (VALVE) |
| 2 | D25 20WT/VT | PCI BUS |
| 3 | A109 18OR/RD | FUSED B(+) |
| 4 | F500 18DG/PK | FUSED RUN RELAY OUTPUT |
| 5 | T750 12YL/GY | STARTER MOTOR RELAY OUTPUT |
| 6 | Z127 12BK/DG (ASSY. PLANT EVAC & FILL) | GROUND |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | A107 12TN/RD | FUSED B(+) (PUMP) |
| 11 | - | - |
| 12 | K342 16BR/WT | AUTOMATIC SHUT DOWN RELAY OUTPUT |
| 13 | K136 18BR | MANIFOLD TUNING VALVE RELAY OUTPUT |
| 14 | C3 18DB/YL | A/C COMPRESSOR CLUTCH RELAY OUTPUT |
| 15 | - | - |
