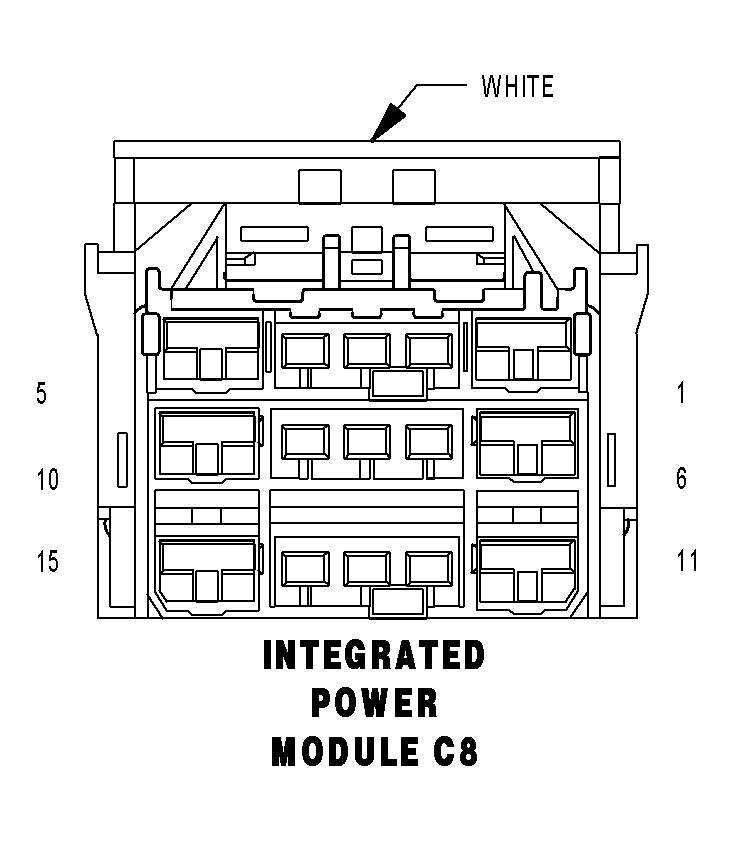

Integrated Power Module Connector End View (C8)
INTEGRATED POWER MODULE C8 - WHITE 15 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | F516 12PK | FUSED DOOR NODE RELAY OUTPUT |
| 2 | C51 18LB/BR | FUSED REAR BOOSTER FAN RELAY OUTPUT |
| 3 | W4 12BR/OR | FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT |
| 4 | F316 20PK/OR | FUSED ACCESSORY RELAY OUTPUT |
| 5 | A100 16RD/VT (TRAILER TOW) | FUSED B(+) |
| 6 | - | - |
| 7 | F504 20GY/PK | FUSED RUN RELAY OUTPUT |
| 8 | B20 20DG/OR | BRAKE FLUID LEVEL SWITCH SENSE |
| 9 | W3 12BR/WT | FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT |
| 10 | A130 12VT/RD (POWER SUNROOF) | FUSED B(+) |
| 11 | C15 12DB/WT | REAR WINDOW DEFOGGER RELAY OUTPUT |
| 12 | - | - |
| 13 | A116 16YL/RD | FUSED B(+) |
| 14 | - | - |
| 15 | A110 12DG/RD | FUSED B(+) |
