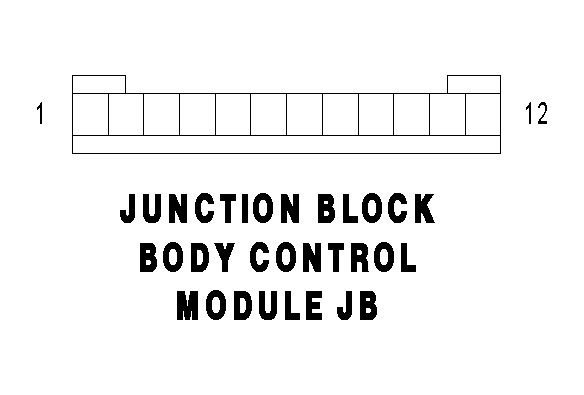

Junction Body Control Module Block Connector End View
JUNCTION BLOCK BODY CONTROL MODULE JB - 12 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | L3 14RD/OR | DIMMER SWITCH HIGH BEAM OUTPUT |
| 2 | INTERNAL | FUSED B(+) |
| 3 | INTERNAL | REAR WINDOW DEFOGGER RELAY CONTROL |
| 4 | INTERNAL | HEADLAMP DELAY RELAY OUTPUT |
| 5 | INTERNAL | HEADLAMP DELAY RELAY CONTROL |
| 6 | INTERNAL | FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START) |
| 7 | INTERNAL | HORN RELAY CONTROL |
| 8 | INTERNAL | HEADLAMP SWITCH OUTPUT |
| 9 | M2 18YL (JR27) | COURTESY LAMPS DRIVER |
| 9 | M2 20YL (JR41) | COURTESY LAMPS DRIVER |
| 10 | INTERNAL | GROUND |
| 11 | INTERNAL | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 12 | INTERNAL | FUSED B(+) |
