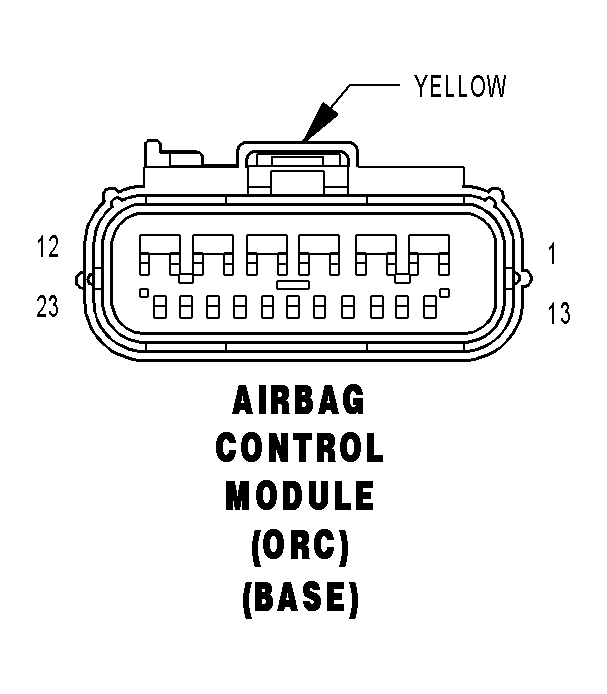

Airbag Control Module (Occupant Restraint Control) (Base) Connector End View
AIRBAG CONTROL MODULE (ORC) (BASE) - YELLOW 23 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | R56 20LB/DG | PASSENGER SEAT BELT TENSIONER LINE 1 |
| 2 | R54 20LB/YL | PASSENGER SEAT BELT TENSIONER LINE 2 |
| 3 | R62 20OR/YL | PASSENGER SQUIB 2 LINE 1 |
| 4 | R64 20TN/YL | PASSENGER SQUIB 2 LINE 2 |
| 5 | R42 20BK/YL | PASSENGER SQUIB 1 LINE 1 |
| 6 | R44 20DG/YL | PASSENGER SQUIB 1 LINE 2 |
| 7 | R55 20LG/DG | DRIVER SEAT BELT TENSIONER LINE 1 |
| 8 | R53 20LG/YL | DRIVER SEAT BELT TENSIONER LINE 2 |
| 9 | R61 20OR/LB | DRIVER SQUIB 2 LINE 1 |
| 10 | R63 20TN/LB | DRIVER SQUIB 2 LINE 2 |
| 11 | R43 20BK/LB | DRIVER SQUIB 1 LINE 1 |
| 12 | R45 20DG/LB | DRIVER SQUIB 1 LINE 2 |
| 13 | - | - |
| 14 | F14 20LG/YL | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 15 | F23 20DB/YL | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 16 | Z100 18BK | GROUND |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | D25 20VT/YL (JR27) | PCI BUS |
| 21 | D25 20VT (JR41) | PCI BUS |
| 22 | - | - |
| 23 | - | - |
