Body Control Module Connector End View (C1)

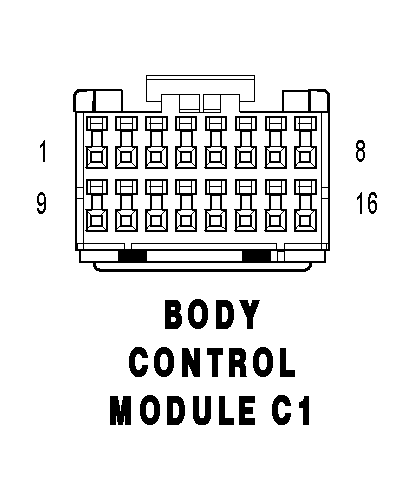

BODY CONTROL MODULE C1 - 16 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | E19 20RD | PANEL LAMPS DRIVER |
| 2 | X3 20BK/RD | HORN/RADIO CONTROL MUX |
| 3 | G69 20BK/OR | VTSS INDICATOR DRIVER |
| 4 | G26 20LB | KEY-IN IGNITION SWITCH SENSE |
| 5 | L177 20WT/OR (PREMIUM) | PARK LAMP RELAY CONTROL |
| 6 | P58 20WT (EXPORT) | RKE EXTERNAL ANTENNA |
| 7 | P158 20BK (EXPORT) | RKE EXTERNAL ANTENNA |
| 8 | C10 20RD/TN (ATC) | IN-CAR TEMPERATURE SENSOR SIGNAL |
| 9 | C38 20DB (ATC) | SUN SENSOR SIGNAL |
| 10 | D6 20PK/LB (EATX) | SCI RECEIVE (TCM) |
| 11 | C56 20RD/LG (ATC) | BLOWER MOTOR CONTROL |
| 12 | A31 18BK/LB | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 13 | Z380 18BK/DG (EXCEPT BASE) | GROUND |
| 14 | E17 20YL/BK (EXCEPT EXPORT) | DAY BRIGHTNESS SENSE |
| 15 | L124 20WT/DB (PREMIUM) | AUTO HEADLAMP RELAY CONTROL |
| 16 | C9 20RD/TN (JR27 PREMIUM) | ASPIRATOR MOTOR DRIVER |
| 16 | C9 20YL/DG (JR41 PREMIUM) | ASPIRATOR MOTOR DRIVER |
