Body Control Module Connector End View (C2)

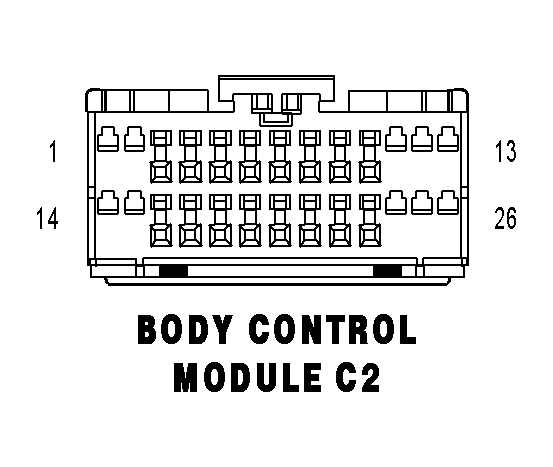

BODY CONTROL MODULE C2 - 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | C26 20PK/DB | 5 VOLT SUPPLY |
| 2 | Z132 16BK/GY | GROUND |
| 3 | P1 20BK/WT | DECKLID RELEASE SWITCH SENSE |
| 4 | V52 20DG/RD | FRONT WIPER SWITCH MUX |
| 5 | C7 18BK/TN (MTC) | BLOWER MOTOR DRIVER |
| 6 | C21 20DB/OR (BASE) | A/C SWITCH SENSE |
| 7 | C37 20YL | MODE DOOR FEEDBACK SIGNAL |
| 8 | C36 18RD/WT | BLEND DOOR FEEDBACK SIGNAL |
| 9 | C12 20LG/BK | EVAPORATOR TEMPERATURE SENSOR SIGNAL |
| 10 | C57 20DB/GY | SENSOR GROUND |
| 11 | E2 18OR/BR | PANEL LAMPS DRIVER |
| 12 | E2 20OR | PANEL LAMPS DRIVER |
| 13 | - | - |
| 14 | C82 20YL/OR (BASE) | TEMPERATURE SELECT SIGNAL |
| 15 | C34 20DB/WT | COMMON DOOR DRIVER |
| 16 | D25 20VT/YL | PCI BUS (RADIO) |
| 17 | D25 20VT/YL (JR27) | PCI BUS (AIRBAG) |
| 17 | D25 20VT (JR41) | PCI BUS (AIRBAG) |
| 18 | D25 20VT/PK (EXCEPT JR41 BASE) | PCI BUS (SKIM) |
| 19 | D25 20VT/OR | PCI BUS (MIC) |
| 20 | D25 20VT/YL | PCI BUS (DLC) |
| 21 | D25 20VT/LG (EXCEPT JR41 BASE ORC) | PCI BUS (ATC) |
| 21 | D25 18VT/LG (JR41 BASE ORC) | PCI BUS (ATC) |
| 22 | E2 20OR | PANEL LAMPS DRIVER |
| 23 | C58 20RD/TN (BASE/EXPORT) | A/C MODE SWITCH MUX |
| 23 | L109 20WT (PREMIUM) | FUSED IGNITION SWITCH OUTPUT |
| 24 | C32 20GY/DB | RECIRCULATION DOOR DRIVER |
| 25 | C33 20DB/RD | BLEND AIR DOOR DRIVER |
| 26 | C35 20DG/YL | MODE DOOR DRIVER |
