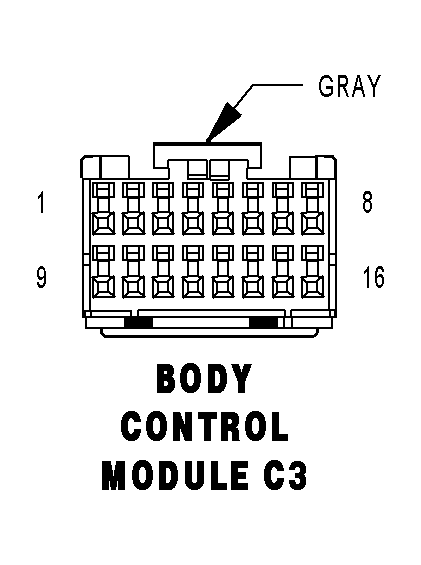

Body Control Module Connector End View (C3)
BODY CONTROL MODULE C3 - GRAY 16 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | D25 20OR | PCI BUS (PCM) |
| 2 | D25 18YL/VT | PCI BUS (ABS) |
| 3 | D25 20VT/YL (EATX) | PCI BUS (PCM) |
| 4 | V55 20TN/RD | FRONT WIPER PARK SWITCH SENSE |
| 5 | V14 20RD/VT | FRONT WIPER ON/OFF RELAY CONTROL |
| 6 | V16 20VT/PK | FRONT WIPER HIGH/LOW RELAY CONTROL |
| 7 | - | - |
| 8 | - | - |
| 9 | V58 18BR/YL (HEADLAMP WASHER) | HEADLAMP WASHER RELAY CONTROL |
| 10 | V10 18BR | FRONT WASHER PUMP MOTOR CONTROL |
| 11 | - | - |
| 12 | - | - |
| 13 | Z132 18BK | GROUND |
| 14 | - | - |
| 15 | - | - |
| 16 | P340 18LG/YL (HEATED SEAT) | HEATED SEAT RELAY CONTROL |
