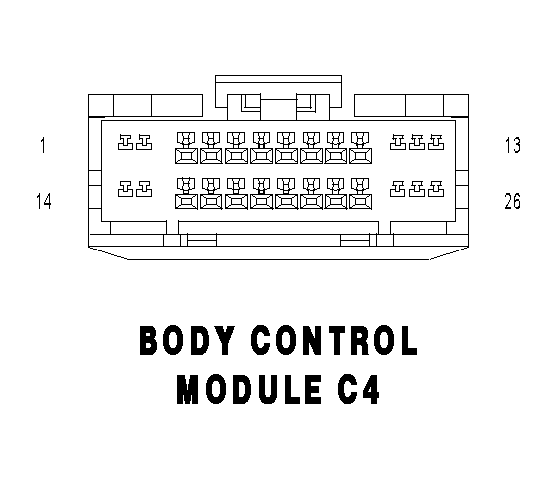

Body Control Module Connector End View (C4)
BODY CONTROL MODULE C4 - 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | P2 20BK/WT | DECKLID RELEASE SOLENOID DRIVER |
| 2 | Q37 20OR/WT (JR27) | WINDOW DROP RELAY CONTROL |
| 3 | - | - |
| 4 | G73 20LG/OR (VTSS) | DRIVER CYLINDER LOCK SWITCH MUX |
| 5 | G75 20TN | DRIVER DOOR AJAR SWITCH SENSE |
| 6 | G74 20TN/RD | PASSENGER DOOR AJAR SWITCH SENSE |
| 7 | G77 20TN/OR (JR41) | LEFT REAR DOOR AJAR SWITCH SENSE |
| 8 | G76 20TN/YL (JR41) | RIGHT REAR DOOR AJAR SWITCH SENSE |
| 9 | P175 20OR/BK | DRIVER LOCK RELAY OUTPUT |
| 10 | P179 20OR/BR (JR41) | LEFT REAR LOCK RELAY OUTPUT |
| 11 | P180 20OR/TN (JR41) | RIGHT REAR LOCK RELAY OUTPUT |
| 12 | P176 20PK/BK | PASSENGER LOCK RELAY OUTPUT |
| 13 | P177 20DB/WT | DRIVER UNLOCK RELAY OUTPUT |
| 14 | G38 18GY (JR27) | GARAGE DOOR OPENER ENABLE |
| 15 | P97 20WT/DG | DRIVER DOOR SWITCH MUX |
| 16 | P96 20WT/LG | PASSENGER DOOR SWITCH MUX |
| 17 | Q31 20WT/BK (JR27) | CONVERTIBLE TOP SWITCH MUX |
| 18 | G78 20TN/BK | DECKLID AJAR SWITCH SENSE |
| 19 | - | - |
| 20 | P6 20RD/WT (JR27) | TOP UP RELAY CONTROL |
| 21 | G71 20VT/YL (VTSS) | DECKLID SECURITY SWITCH SENSE |
| 22 | G4 20DB | FUEL LEVEL SENSOR SIGNAL |
| 23 | P5 20YL/BK (JR27) | TOP DOWN RELAY CONTROL |
| 24 | P182 20PK/DB (JR41) | RIGHT REAR UNLOCK RELAY OUTPUT |
| 25 | P178 20PK/LB | PASSENGER UNLOCK RELAY OUTPUT |
| 26 | P181 20PK/BK (JR41) | LEFT REAR UNLOCK RELAY OUTPUT |
