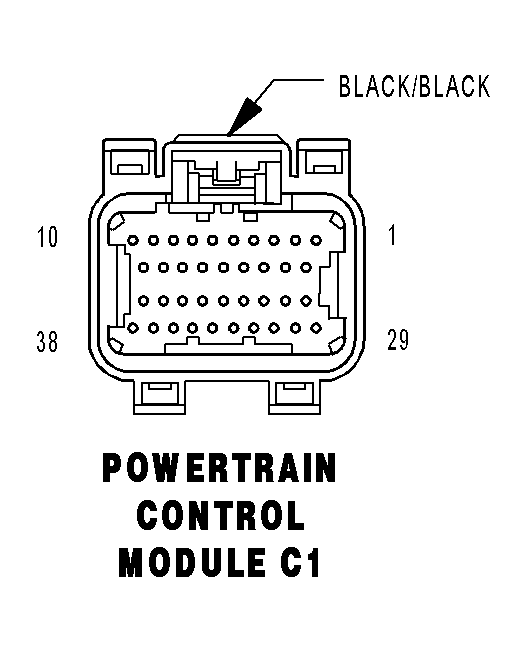

Powertrain Control Module Connector End View (C1)
POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | Z12 16BK/TN | GROUND |
| 10 | - | - |
| 11 | F12 18DB/WT | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 12 | F11 18RD/WT | FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START) |
| 13 | G7 20WT/OR (MTX) | VEHICLE SPEED SIGNAL |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | Z12 16BK/TN | GROUND |
| 19 | - | - |
| 20 | - | - |
| 21 | C18 20DB | A/C PRESSURE SIGNAL |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | D20 20LG | SCI RECEIVE (PCM) |
| 26 | D6 20PK/LB (EATX) | SCI RECEIVE (TCM) |
| 27 | K7 18OR (MTX EXPORT) | 5 VOLT SUPPLY |
| 28 | - | - |
| 29 | A14 16RD/TN | FUSED B(+) |
| 30 | A41 16YL | FUSED IGNITION SWITCH OUTPUT (START) |
| 31 | K141 20TN/WT (2.7L) | O2 SENSOR 1/2 SIGNAL |
| 32 | K904 20DB/DG | O2 RETURN (DOWN) |
| 33 | K341 20PK/WT (2.7L) | O2 SENSOR 2/2 SIGNAL |
| 34 | - | - |
| 35 | - | - |
| 36 | D21 20PK | SCI TRANSMIT (PCM) |
| 37 | D15 20WT/DG (EATX) | SCI TRANSMIT (TCM) |
| 38 | D25 20VT/YL (EATX) | PCI BUS (PCM) |
| 38 | D25 20OR (MTX) | PCI BUS (PCM) |
