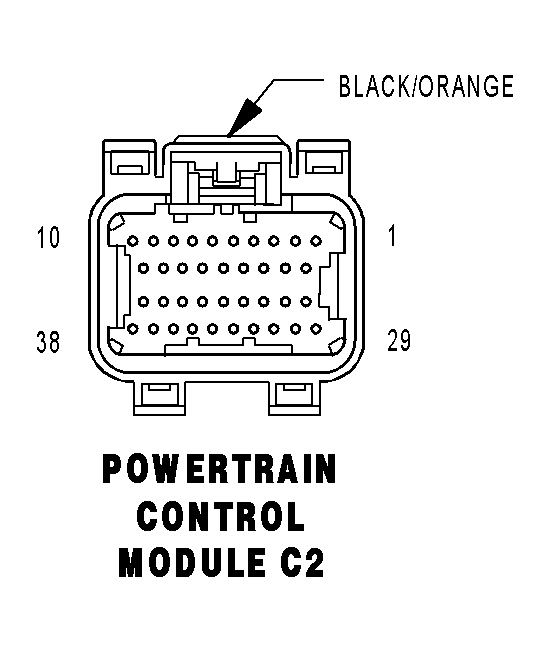

Powertrain Control Module Connector End View (C2)
POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | K96 18TN/LB (2.7L) | COIL CONTROL NO. 6 |
| 2 | K95 18TN/DG (2.7L) | COIL CONTROL NO. 5 |
| 3 | K94 18TN/LG (2.7L) | COIL CONTROL NO. 4 |
| 4 | K58 18BR/DB (2.7L) | INJECTOR CONTROL NO. 6 |
| 5 | K38 18GY (2.7L) | INJECTOR CONTROL NO. 5 |
| 6 | - | - |
| 7 | K93 18TN/OR (2.7L) | COIL CONTROL NO. 3 |
| 8 | K35 20GY/YL (2.7L) | EGR SOLENOID CONTROL |
| 9 | K17 18DB/TN (2.0L/2.4L) | COIL CONTROL NO. 2 |
| 9 | K92 18TN/PK (2.7L) | COIL CONTROL NO. 2 |
| 10 | K19 18BK/GY (2.0L/2.4L) | COIL CONTROL NO. 1 |
| 10 | K91 18TN/RD (2.7L) | COIL CONTROL NO. 1 |
| 11 | K14 18LB/BR | INJECTOR CONTROL NO. 4 |
| 12 | K13 18YL/WT | INJECTOR CONTROL NO. 3 |
| 13 | K12 18TN | INJECTOR CONTROL NO. 2 |
| 14 | K11 18WT/DB | INJECTOR CONTROL NO. 1 |
| 15 | - | - |
| 16 | - | - |
| 17 | K199 18BR/VT (2.0L/2.4L) | O2 1/2 HEATER CONTROL |
| 17 | K299 18BR/WT (2.7L) | O2 2/1 HEATER CONTROL |
| 18 | K99 18BR/OR | O2 1/1 HEATER CONTROL |
| 19 | K20 18DG | GEN FIELD CONTROL |
| 20 | K2 20TN/BK | ECT SIGNAL |
| 21 | K22 20OR/DB | TP SIGNAL |
| 22 | K235 20LG/PK (2.7L) | EGR SENSOR SIGNAL |
| 23 | K1 20DG/RD | MAP SIGNAL |
| 24 | K45 20BK/VT | KS RETURN |
| 25 | K42 20DB/LG | KS SIGNAL |
| 26 | - | - |
| 27 | K4 20BK/LB | SENSOR GROUND 1 |
| 28 | K60 18YL/BK | IAC RETURN |
| 29 | K6 20VT/WT | 5 VOLT SUPPLY |
| 30 | K21 20BK/RD | IAT SIGNAL |
| 31 | K41 20BK/DG | O2 1/1 SIGNAL |
| 32 | K902 18BR/DG | O2 RETURN (UP) |
| 33 | K141 20TN/WT (2.0L/2.4L) | O2 1/2 SIGNAL |
| 33 | K241 20LG/RD (2.7L) | O2 2/1 SIGNAL |
| 34 | K44 20TN/YL | CMP SIGNAL |
| 35 | K24 20GY/BK | CKP SIGNAL |
| 36 | - | - |
| 37 | - | - |
| 38 | K39 18GY/RD | IAC MOTOR CONTROL |
