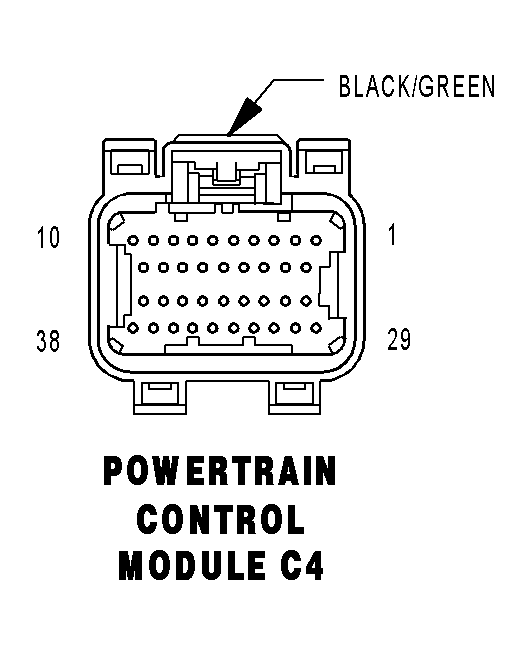

Powertrain Control Module Connector End View (C4)
POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | T60 20BR | OD SOLENOID CONTROL |
| 2 | T59 20PK | UD SOLENOID CONTROL |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | T19 20WT | 2-4 SOLENOID CONTROL |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | T20 20LB | L/R SOLENOID CONTROL |
| 11 | - | - |
| 12 | Z14 16BK/YL | GROUND |
| 13 | Z13 16BK/RD | GROUND |
| 14 | Z13 16BK/RD | GROUND |
| 15 | T1 20LG/BK | TRS T1 SENSE |
| 16 | T3 20VT | TRS T3 SENSE |
| 17 | - | - |
| 18 | T15 20LG | TRANSMISSION CONTROL RELAY CONTROL |
| 19 | T16 20RD | TRANSMISSION CONTROL RELAY OUTPUT |
| 20 | - | - |
| 21 | - | - |
| 22 | T9 20OR/BK | OD PRESSURE SWITCH SENSE |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | T41 20BK/WT | TRS T41 SENSE |
| 28 | T16 20RD | TRANSMISSION CONTROL RELAY OUTPUT |
| 29 | T50 20DG | L/R PRESSURE SWITCH SENSE |
| 30 | T47 20YL/BK | 2-4 PRESSURE SWITCH SENSE |
| 31 | - | - |
| 32 | T14 20LG/WT | OUTPUT SPEED SENSOR SIGNAL |
| 33 | T52 20RD/BK | INPUT SPEED SENSOR SIGNAL |
| 34 | T13 20DB/BK | SPEED SENSOR GROUND |
| 35 | T54 20VT/YL | TRANSMISSION TEMPERATURE SENSOR SIGNAL |
| 36 | - | - |
| 37 | T42 20VT/WT | TRS T42 SENSE |
| 38 | T16 20RD | TRANSMISSION CONTROL RELAY OUTPUT |
