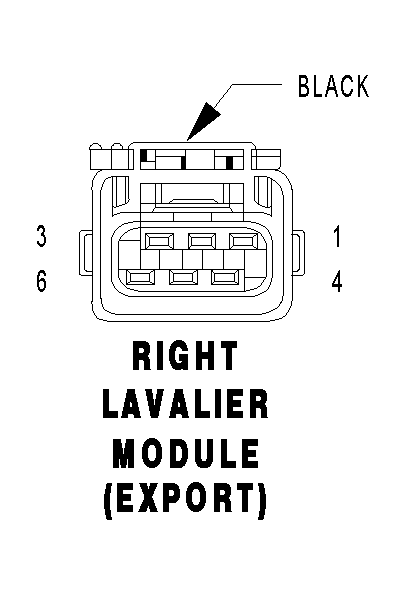

Right Lavalier Module (Export) Connector End View
RIGHT LAVALIER MODULE (EXPORT) - BLACK 6 WAY
Courtesy of DAIMLERCHRYSLER CORP.
|
| CAV |
CIRCUIT |
FUNCTION |
| 1 |
Z162 16BK |
GROUND |
| 2 |
L101 18RD |
HEADLAMP ADJUST SIGNAL |
| 3 |
L34 18RD/OR |
FUSED RIGHT HIGH BEAM OUTPUT |
| 4 |
L60 20TN |
RIGHT TURN SIGNAL |
| 5 |
L7 20BK/YL |
HEADLAMP SWITCH OUTPUT |
| 6 |
L44 20VT/RD |
FUSED RIGHT LOW BEAM OUTPUT |
