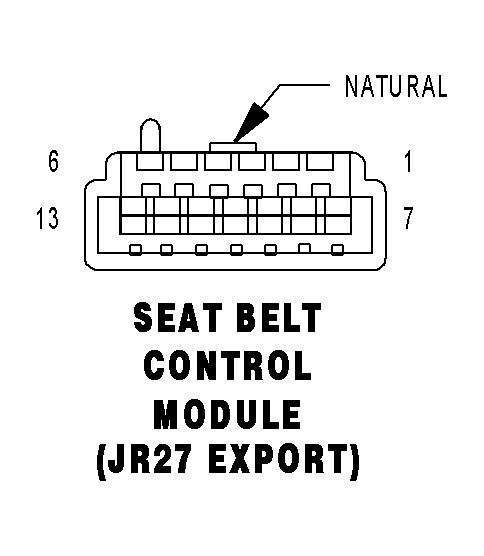

Seat Belt Control Module (Convertible Export) Connector End View
SEAT BELT CONTROL MODULE (JR27 EXPORT) - NATURAL 13 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | G75 20TN | DRIVER DOOR AJAR SWITCH SENSE |
| 3 | G74 20TN/RD | PASSENGER DOOR AJAR SWITCH SENSE |
| 4 | F13 18DB | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 5 | A45 18BR | FUSED B(+) |
| 6 | Z128 18BK | GROUND |
| 7 | R7 18OR/BK | DRIVER SEAT BELT SOLENOID CONTROL |
| 8 | R8 18OR/RD | PASSENGER SEAT BELT SOLENOID CONTROL |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | Z129 18BK | GROUND |
