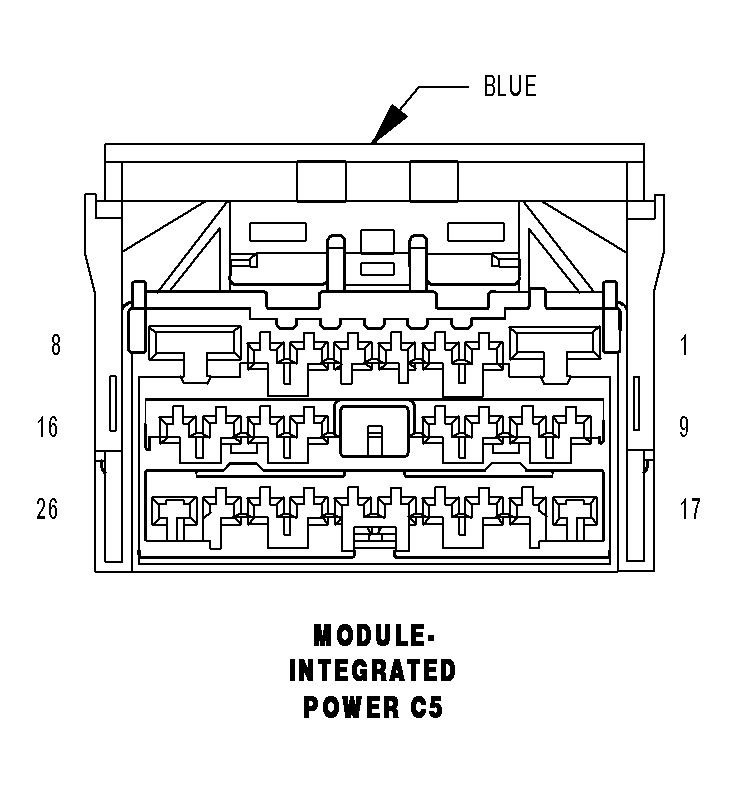

Integrated Power Module Connector End View (C5)
MODULE-INTEGRATED POWER C5 - BLUE 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | T751 20YL (GAS) | FUSED IGNITION SWITCH OUTPUT (START) |
| 4 | T752 20DG/OR | STARTER RELAY CONTROL |
| 5 | T750 16YL/GY | STARTER RELAY OUTPUT |
| 6 | A209 18RD (GAS) | FUSED B(+) |
| 7 | - | - |
| 8 | - | - |
| 9 | K361 20WT/BR (DIESEL) | PTC NO. 2 RELAY CONTROL |
| 10 | K360 20GY/BR (DIESEL) | PTC NO. 1 RELAY CONTROL |
| 11 | X13 16DG/GY | FUSED B(+) (I.O.D.) |
| 12 | W7 20BR/GY | FRONT WIPER PARK SWITCH SENSE |
| 13 | - | - |
| 14 | - | - |
| 15 | K51 20BR/WT | ASD RELAY CONTROL |
| 16 | A22 16RD/WT (EXCEPT BASE/SRT8) | FUSED B(+) |
| 17 | K342 14BR/WT (DIESEL) | FUSED ASD RELAY OUTPUT 1 |
| 17 | K342 16BR/WT (GAS) | FUSED ASD RELAY OUTPUT 1 |
| 18 | - | - |
| 19 | - | - |
| 20 | L777 20WT/VT | PARK LAMP RELAY OUTPUT |
| 21 | - | - |
| 22 | Z901 16BK/DG | GROUND |
| 23 | W20 20BR/YL (LX49) | REAR WASHER PUMP MOTOR CONTROL |
| 24 | - | - |
| 25 | K344 14BR/GY (DIESEL) | FUSED ASD RELAY OUTPUT 3 |
| 26 | K343 14BR/YL (DIESEL) | FUSED ASD RELAY OUTPUT 2 |
| 26 | K343 16BR/YL (GAS) | FUSED ASD RELAY OUTPUT 2 |
