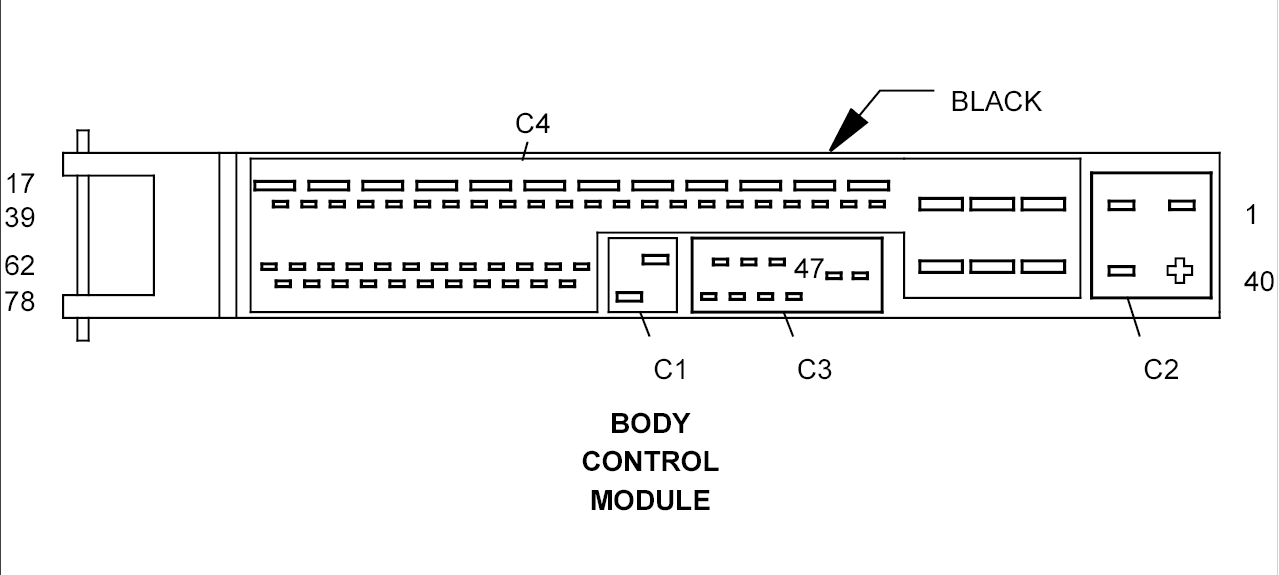

Body Control Module Connector End View (C4)
BODY CONTROL MODULE C4 - BLACK 63-WAY
| CAV | CIRCUIT | FUNCTION |
| 3 | 12PK/YL/DG | FUSED IGNITION SWITCH OUTPUT |
| 4 | 14RD/WT | FUSED B(+) |
| 5 | 12BR | GROUND |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | 14BK/WT | RIGHT FRONT POWER WINDOW DRIVER (DOWN) |
| 11 | 14DG/WT | RIGHT FRONT POWER WINDOW DRIVER (UP) |
| 12 | 14BK | LEFT FRONT POWER WINDOW DRIVER (DOWN) |
| 13 | 14DG | LEFT FRONT POWER WINDOW DRIVER (UP) |
| 14 | 16BR/WT | REAR SPOILER DRIVER (UP) |
| 15 | 16RD/WT | REAR SPOILER DRIVER (DOWN) |
| 16 | - | - |
| 17 | - | - |
| 18 | 18BL/BR | DOME LAMP CONTROL |
| 19 | - | - |
| 20 | - | - |
| 21 | 20BK/VT | INSTRUMENT CLUSTER WAKE UP SIGNAL |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | 20BR/GY | SPOILER LIMIT SWITCH SIGNAL (UP) |
| 29 | 20BR/YL | SPOILER LIMIT SWITCH SIGNAL (DOWN) |
| 30 | 20BK/DG | ESP OFF SIGNAL |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | 20BK/WT | SCI TRANSMIT |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | 20WT/BL | RIGHT POWER WINDOW SWITCH SENSE |
| 39 | 20DG/YL | LEFT POWER WINDOW SWITCH SENSE |
| 42 | 14BR | GROUND |
| 43 | 14BR | GROUND |
| 44 | 12RD/YL | FUSED B(+) |
| 51 | - | - |
| 52 | - | - |
| 53 | - | - |
| 54 | - | - |
| 55 | 22GY/BK | DOOR UNLOCK SWITCH SENSE |
| 56 | 20BL/DG | WHEEL SPEED SENSOR OUTPUT |
| 57 | 22BK/RD | DOOR LOCK SWITCH SENSE |
| 58 | 18PK/RD/BK | FUSED IGNITION SWITCH OUTPUT |
| 59 | 22GY/RD | RKE STATUS OUTPUT |
| 60 | - | - |
| 61 | 16BR | GROUND |
| 62 | 20DG | CAN B BUS (-) (ZH27) |
| 62 | 22DG | CAN B BUS (-) (ZH29) |
| 68 | 20GY/WT | REAR SPOILER DIAGNOSTIC LED CONTROL |
| 69 | - | - |
| 70 | - | - |
| 71 | 20DG/WT | REAR SPOILER SWITCH SENSE |
| 72 | - | - |
| 73 | - | - |
| 74 | 20DG/WT | WHEEL SPEED SENSOR OUTPUT |
| 75 | 20RD/GY | FUSED B(+) |
| 76 | - | - |
| 77 | 20BR | GROUND |
| 78 | 20WT | CAN B BUS (+) (ZH27) |
| 78 | 22WT | CAN B BUS (+) (ZH29) |
