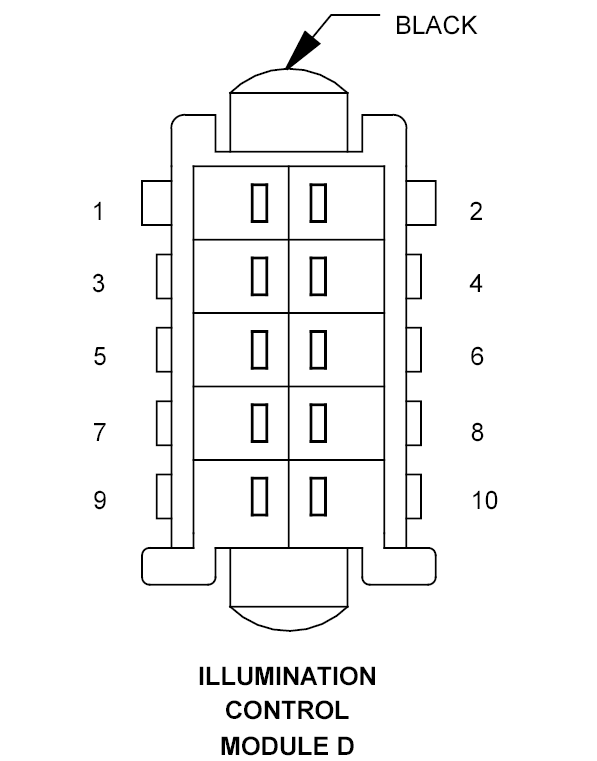

Illumination Control Module D Connector End View
ILLUMINATION CONTROL MODULE D - BLACK 10-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | 16BK/WT/BL | FUSED IGNITION SWITCH OUTPUT |
| 2 | 16WT/YL | HEADLAMP SUPPLY |
| 3 | 18DG/WT | FUSED IGNITION SWITCH OUTPUT (LHD) |
| 3 | 20BL/WT | FUSED ILLUMINATION CONTROL MODULE OUTPUT (RHD) |
| 4 | 20BR/BK | FUSED ILLUMINATION CONTROL MODULE OUTPUT (LHD) |
| 4 | 18DG/WT | FUSED IGNITION SWITCH OUTPUT (RHD) |
| 5 | 16BR | GROUND (LHD) |
| 5 | 20BR/BK | FUSED ILLUMINATION CONTROL MODULE OUTPUT (RHD) |
| 6 | 20BL/WT | FUSED ILLUMINATION CONTROL MODULE OUTPUT (LHD) |
| 6 | 16BR | GROUND (RHD) |
| 7 | 20WT/BK | HIGH BEAM INDICATOR LAMP (LHD) |
| 8 | 20WT/BK | HIGH BEAM INDICATOR LAMP (RHD) |
| 9 | 16WT | HEADLAMP HIGH BEAM SUPPLY (LHD) |
| 9 | 18GY | FUSED ILLUMINATION CONTROL MODULE OUTPUT (RHD) |
| 10 | 18GY | FUSED ILLUMINATION CONTROL MODULE OUTPUT (LHD) |
| 10 | 16WT | HEADLAMP HIGH BEAM SUPPLY (RHD) |
