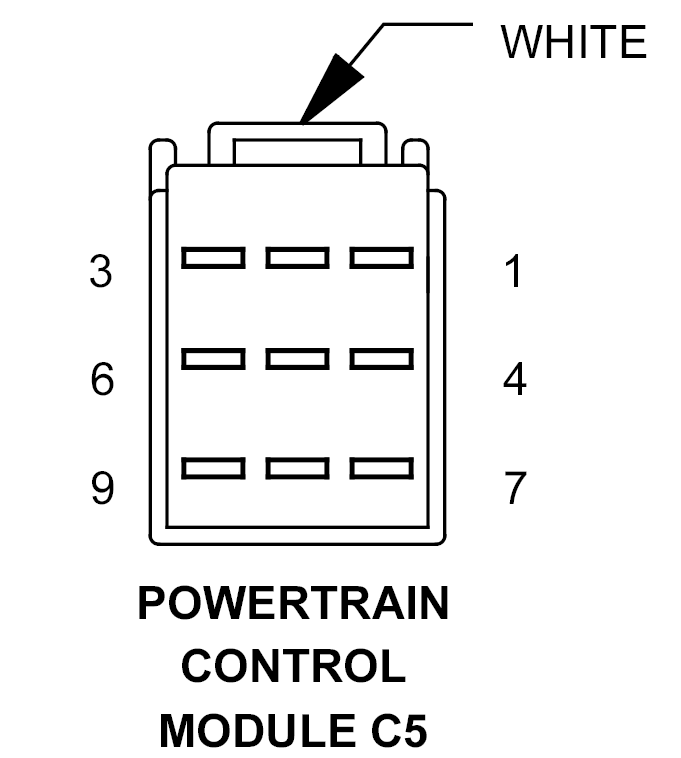

Powertrain Control Module Connector End View (C5)
POWERTRAIN CONTROL MODULE C5 - WHITE 9-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | 18BR/DG | OXYGEN SENSOR 2/2 HEATER CONTROL |
| 2 | 18BR/RD | EVAP PURGE SOLENOID CONTROL |
| 3 | 18BK/DG | FUSED B(+) |
| 4 | 18BR/WT | OXYGEN SENSOR 1/2 HEATER CONTROL |
| 5 | 16BR | GROUND |
| 6 | 16BR | GROUND |
| 7 | 16BR | GROUND |
| 8 | 16BR | GROUND |
| 9 | 18RD/DG | FUSED ENGINE CONTROL RELAY OUTPUT |
