Power Top Control Module (Roadster (Convertible)) Connector End View (C1)

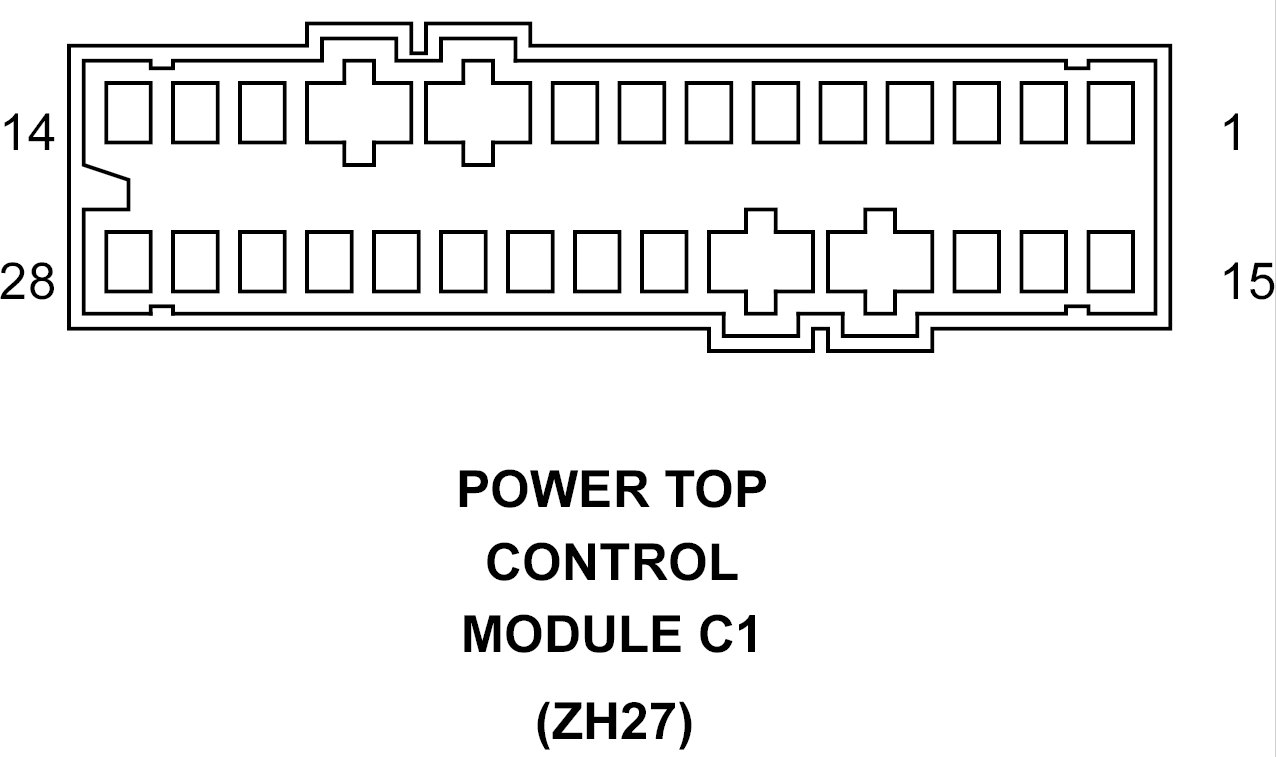

POWER TOP CONTROL MODULE C1 - 28-WAY (ZH27)
| CAV | CIRCUIT | FUNCTION |
| 1 | 20WT | REAR BOW CYLINDER TRAVEL SENSOR (ROD) + |
| 2 | 20GY | REAR BOW CYLINDER TRAVEL SENSOR (BASE) + |
| 3 | - | - |
| 4 | 20DG | MAIN CYLINDER TRAVEL SENSOR (ROD) + |
| 5 | 20GY/OR | REAR BOW SENSE |
| 6 | 20YL | MAIN CYLINDER TRAVEL SENSOR (BASE) + |
| 7 | 20BR/BL | ROOF/CARGO DIVIDER SENSE |
| 8 | 20WT/VT | POWER TOP SWITCH SIGNAL |
| 9 | - | - |
| 10 | 14RD/YL | FUSED B(+) |
| 11 | 14BR | GROUND |
| 12 | - | - |
| 13 | 20WT | CAN B BUS (+) |
| 14 | 20DG | CAN B BUS (-) |
| 15 | - | - |
| 16 | 20DG/WT | LATCH RETAINER SWITCH SENSE |
| 17 | 20BR/DG | TONNEAU COVER SWITCH SENSE |
| 18 | 16RD/DG | TRUNK LATCH ACTUATOR UNLOCK CONTROL |
| 19 | 16BK/DG | TRUNK LATCH ACTUATOR LOCK CONTROL |
| 20 | 20BR/YL | POWER TOP SWITCH INDICATOR DRIVER |
| 21 | 20BR/VT | TRUNK LATCH LOCKED SIGNAL |
| 22 | 20BK/VT | TRUNK LATCH UNLOCKED SIGNAL |
| 23 | 20YL/RD | MAIN CYLINDER TRAVEL SENSOR (BASE) - |
| 24 | 20DG/YL | MAIN CYLINDER TRAVEL SENSOR (ROD) - |
| 25 | - | - |
| 26 | 20GY/VT | REAR BOW CYLINDER TRAVEL SENSOR (BASE) - |
| 27 | 20WT/YL | REAR BOW CYLINDER TRAVEL SENSOR (ROD) - |
| 28 | 20DG | SCI TRANSMIT |
