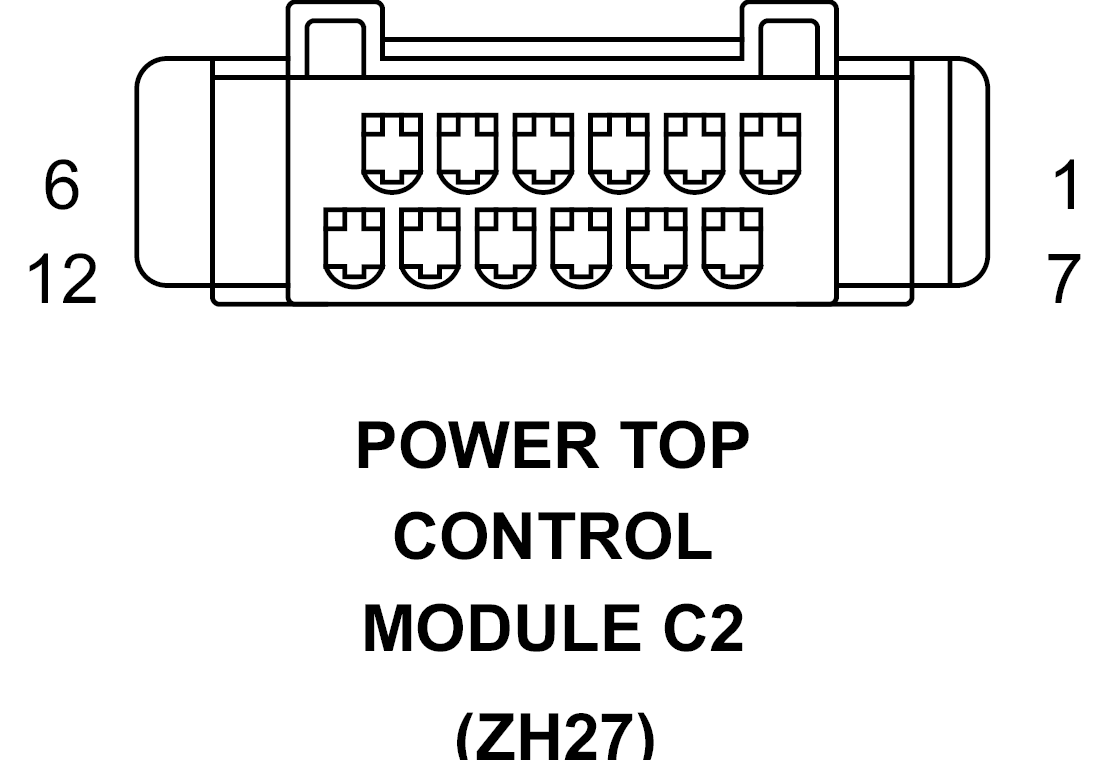

Power Top Control Module (Roadster (Convertible)) Connector End View (C2)
POWER TOP CONTROL MODULE C2 - 12-WAY (ZH27)
| CAV | CIRCUIT | FUNCTION |
| 1 | BR | TONNEAU COVER TRAVEL SENSOR (-) |
| 2 | RD | TONNEAU COVER TRAVEL SENSOR (+) |
| 3 | BK | S3/S4 SOLENOID GROUND |
| 4 | BK | S1/S2 SOLENOID GROUND |
| 5 | BK | ROTATION RELAY GROUND |
| 6 | - | - |
| 7 | GY | S4 SOLENOID SUPPLY VOLTAGE |
| 8 | YL | S3 SOLENOID SUPPLY VOLTAGE |
| 9 | OR | S2 SOLENOID SUPPLY VOLTAGE |
| 10 | BL | S1 SOLENOID SUPPLY VOLTAGE |
| 11 | BR | RIGHT ROTATION RELAY CONTROL |
| 12 | DG | LEFT ROTATION RELAY CONTROL |
