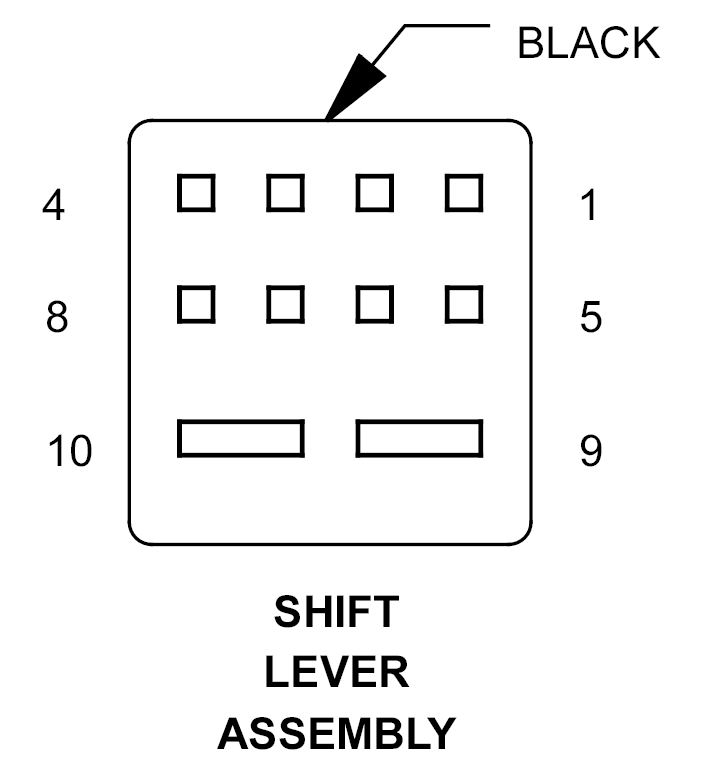

Shift Lever Assembly Connector End View
SHIFT LEVER ASSEMBLY - BLACK 10-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | 20GY/BL | FUSED ILLUMINATION FEED |
| 3 | 22RD/YL | SCI TRANSMIT |
| 4 | 20BR | GROUND |
| 5 | 20RD/BL | BTSI FEED |
| 6 | 22WT | CAN C BUS (+) |
| 7 | 22DG | CAN C BUS (-) |
| 8 | 20RD/DG | TRACTION SYSTEM RELAY OUTPUT |
| 9 | 20PK/RD | FUSED IGNITION SWITCH OUTPUT |
| 10 | 20GY/YL | SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE |
