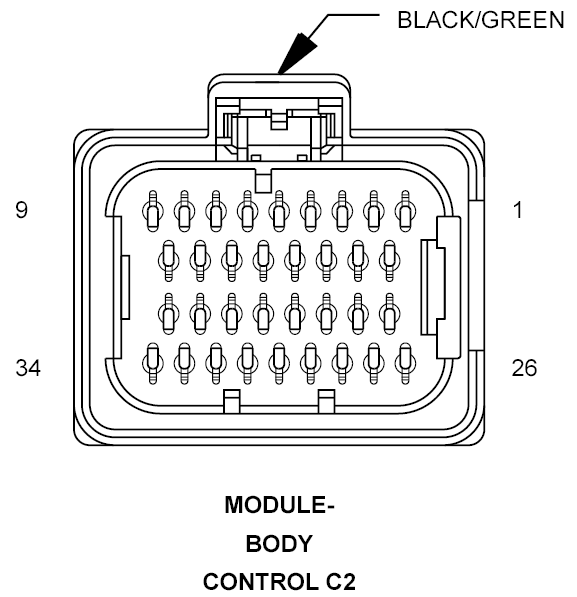

Body Control Module Connector End View (C2)
MODULE-BODY CONTROL C2 - BLACK/GREEN 34-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | W13 18BR/WT | REAR WIPER MOTOR CONTROL |
| 2 | C918 20BK/LB | SENSOR GROUND |
| 3 | L1 18WT/LG | BACKUP LAMP DRIVER |
| 4 | G77 20VT/GY | LEFT REAR DOOR AJAR SWITCH SENSE |
| 5 | P31 18TN/YL | LIFTGATE RELEASE DRIVER |
| 6 | M24 18YL/WT | FRONT READING/COURTESY LAMPS DRIVER |
| 7 | M22 18YL/OR | COURTESY LAMPS DRIVER |
| 8 | M11 18YL/VT | LIFTGATE COURTESY LAMP DRIVER |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | Z10 18BK/TN | GROUND |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | G76 20VT/YL | RIGHT REAR DOOR AJAR SWITCH SENSE |
| 27 | G10 20VT/LG | DRIVER SEAT BELT SWITCH SENSE |
| 28 | C818 20LB/OR | A/C PRESSURE SENSOR SUPPLY |
| 29 | G25 20VT/TN | LIFTGATE SWITCH MUX |
| 30 | P30 20TN/DG | LIFTGATE HANDLE SWITCH SENSE |
| 31 | G31 20OR/VT | AAT SIGNAL |
| 32 | C18 20LB/BR | A/C PRESSURE TRANSDUCER SIGNAL |
| 33 | D25 20WT/VT | PCI BUS |
| 34 | - | - |
