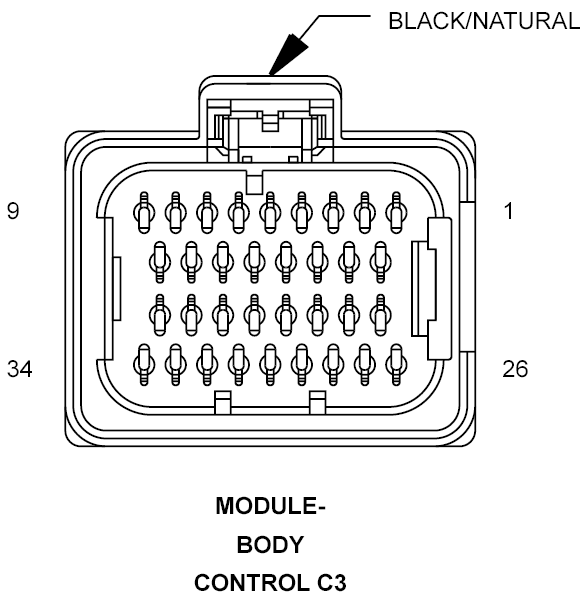

Body Control Module Connector End View (C3)
MODULE-BODY CONTROL C3 - BLACK/NATURAL 34-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | M27 18YL/LB | RAIL LAMPS DRIVER |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | G210 20VT/YL | PASSENGER SEAT BELT SWITCH SENSE |
| 12 | - | - |
| 13 | - | - |
| 14 | D54 20WT | CAN B BUS (-) |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | W17 20BR/LG | REAR WIPER PARK SWITCH SENSE |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | D55 20WT/OR | CAN B BUS (+) |
| 23 | - | - |
| 24 | - | - |
| 25 | L62 18WT/DB | RIGHT REAR TURN SIGNAL LAMP DRIVER |
| 26 | N4 20DB/YL | FUEL LEVEL SIGNAL 1 |
| 27 | N5 20DB/WT | FUEL LEVEL SIGNAL 2 |
| 28 | - | - |
| 29 | G78 20VT/OR | LIFTGATE AJAR SWITCH SENSE |
| 30 | D64 20WT/LB | CAN C BUS (-) |
| 31 | D65 20WT/LG | CAN C BUS (+) |
| 32 | L61 18LG/WT | LEFT FRONT TURN SIGNAL LAMP DRIVER |
| 33 | L63 18DG/WT | LEFT REAR TURN SIGNAL LAMP DRIVER |
| 34 | L60 18WT/TN | RIGHT FRONT TURN SIGNAL LAMP DRIVER |
