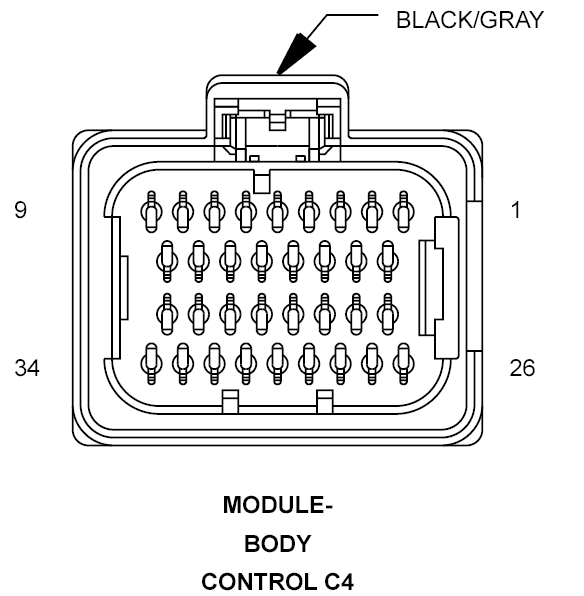

Body Control Module Connector End View (C4)
MODULE-BODY CONTROL C4 - BLACK/GRAY 34-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | M28 18YL/TN | GLOVE BOX LAMP DRIVER |
| 2 | - | - |
| 3 | - | - |
| 4 | D54 20WT | CAN B BUS (-) |
| 5 | - | - |
| 6 | G69 22VT/WT | VTSS INDICATOR DRIVER |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | D65 20WT/LG | CAN C BUS (+) |
| 11 | D64 20WT/LB | CAN C BUS (-) |
| 12 | D55 20WT/OR | CAN B BUS (+) |
| 13 | X920 22GY/OR | RADIO CONTROL MUX RETURN |
| 14 | G900 22OR/VT | IGNITION SWITCH SENSE RETURN |
| 15 | D71 20WT/DB | DIAGNOSTIC CAN C (-) |
| 16 | D72 20WT/LB | DIAGNOSTIC CAN C (+) |
| 17 | - | - |
| 18 | G150 22VT/BR | INSTRUMENT CLUSTER WAKE UP SIGNAL |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | G902 20VT/OR | MULTI-FUNCTION SWITCH MUX RETURN |
| 23 | L306 20LB/WT | RIGHT TURN SWITCH SENSE |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | - | - |
| 28 | L161 20WT/LG | LEFT TURN SIGNAL |
| 29 | L160 22WT/TN | RIGHT TURN SIGNAL |
| 30 | - | - |
| 31 | W35 22BR/LG | FRONT WIPER HIGH/LOW SWITCH SENSE |
| 32 | B27 20DG/WT | TRACTION CONTROL SWITCH SENSE (TRACTION CONTROL) |
| 33 | - | - |
| 34 | - | - |
