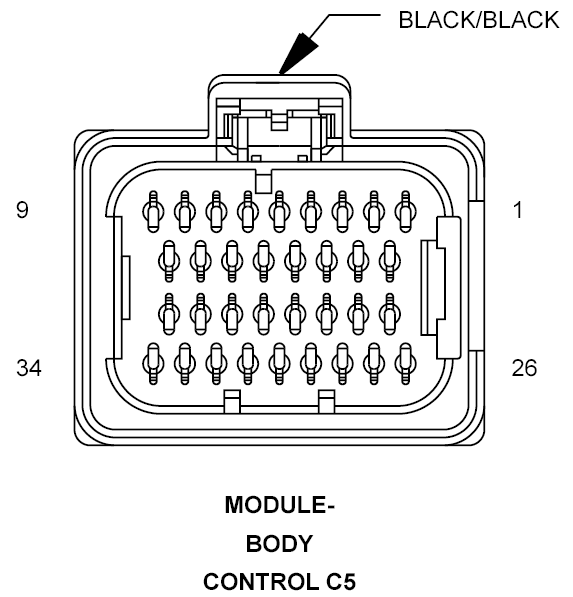

Body Control Module Connector End View (C5)
MODULE-BODY CONTROL C5 - BLACK/BLACK 34-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | L91 20WT/DB | HAZARD SWITCH SENSE |
| 2 | W33 22BR/DG | FRONT WASHER SIGNAL |
| 3 | W26 20BR/DB | REAR WIPER SWITCH MUX |
| 4 | - | - |
| 5 | L305 22WT/LB | LEFT TURN SWITCH SENSE |
| 6 | - | - |
| 7 | L87 20WT/OR | FRONT FOG SWITCH SENSE |
| 8 | L37 20WT/BR | HIGH BEAM SWITCH SENSE |
| 9 | - | - |
| 10 | G20 22VT/BR | IGNITION SWITCH SENSE |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | L900 22WT/YL | HEADLAMP SWITCH MUX RETURN |
| 18 | W52 22BR/YL | FRONT WIPER SWITCH MUX |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | L38 20DB/WT | OPTICAL HORN SIGNAL |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
| 27 | E2 22OR/BR | PANEL LAMPS DIMMER SIGNAL |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | L307 22BR/WT | HEADLAMP SWITCH MUX SENSE |
| 32 | W27 22DB/BR | REAR WIPER SWITCH DELAY |
| 33 | - | - |
| 34 | X20 22GY/WT | RADIO CONTROL MUX |
