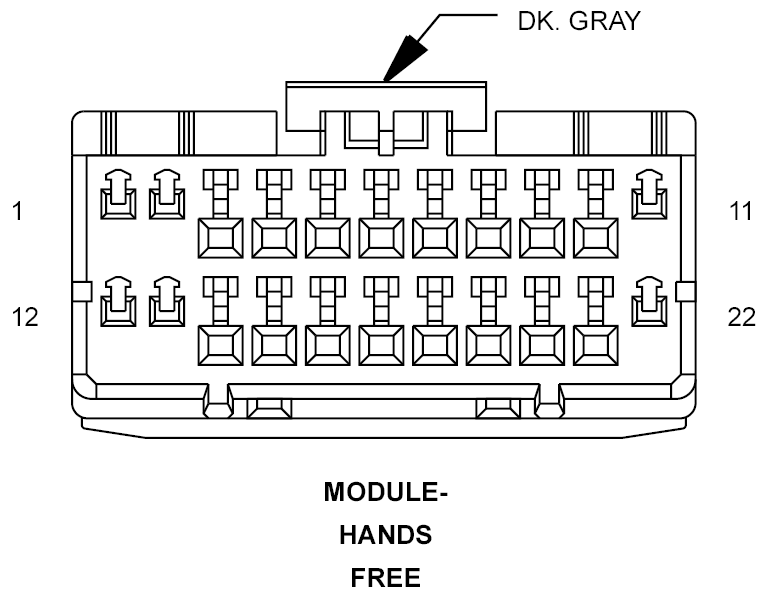

Hands Free Module Connector End View
MODULE-HANDS FREE - DK. GRAY 22-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | A114 20GY/RD | FUSED B(+) |
| 2 | F316 20PK/OR | FUSED ACCESSORY RELAY OUTPUT |
| 3 | - | - |
| 4 | - | - |
| 5 | X722 20DG/WT | MICROPHONE 2 IN (+) |
| 6 | - | - |
| 7 | - | - |
| 8 | X704 20DG/YL | RIGHT AUDIO OUTPUT |
| 9 | X703 20DG/OR | LEFT AUDIO OUTPUT |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | D25 20WT/VT | PCI BUS |
| 15 | X730 20GY/YL | VOICE RECOGNITION/PHONE SWITCH SIGNAL |
| 16 | X712 20DG/LB | MICROPHONE 1 IN (+) |
| 17 | X792 20LB/DG | MICROPHONE IN (-) |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | X835 20OR/GY | SENSOR GROUND |
| 22 | Z999 18BK | GROUND |
