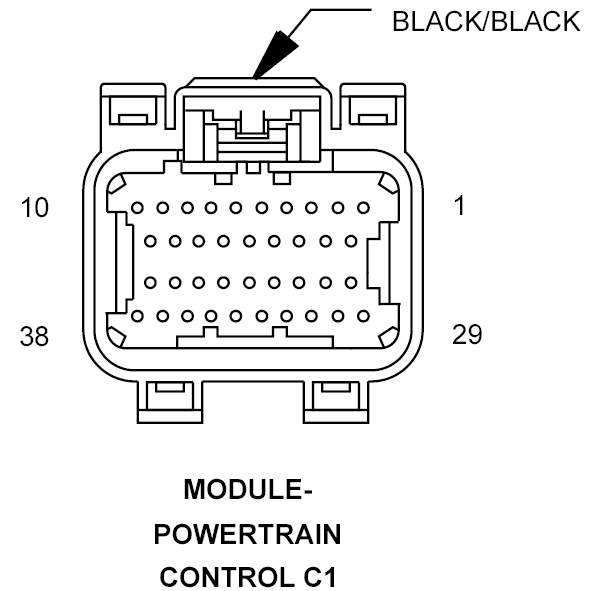

Powertrain Control Module Connector End View (C1)
MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | Z130 16BK/BR | GROUND |
| 10 | A109 18OR/RD | FUSED B(+) |
| 11 | F202 20PK/GY | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 12 | F1 20PK/WT | IGNITION UNLOCK-RUN-START |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | K236 18DB/LG | SRV CONTROL (4.0L) |
| 17 | - | - |
| 18 | Z131 16BK/DG | GROUND |
| 19 | - | - |
| 20 | G6 16VT/GY | OIL PRESSURE SIGNAL |
| 21 | K235 20DB/YL | SRV SIGNAL (4.0L) |
| 22 | T84 18DG/TN | EMCC VFS CONTROL (4.0L) |
| 23 | K234 20DB/OR | MTV SIGNAL (4.0L) |
| 24 | A804 18RD/GY | FUSED B(+) |
| 25 | - | - |
| 26 | - | - |
| 27 | F856 20YL/PK | 5 VOLT SUPPLY |
| 28 | - | - |
| 29 | A109 18OR/RD | FUSED B(+) |
| 30 | T751 20YL | IGNITION SWITCH OUTPUT (START) |
| 31 | K141 18DB/YL | O2 1/2 SIGNAL |
| 32 | K904 20DB/DG | O2 RETURN (DOWN) |
| 33 | K243 18BR | O2 2/2 SIGNAL (4.0L) |
| 34 | D65 20WT/LG | CAN C BUS (+) |
| 35 | D64 20WT/LB | CAN C BUS (-) |
| 36 | - | - |
| 37 | - | - |
| 38 | F343 16PK/BR | ASD RELAY OUTPUT |
