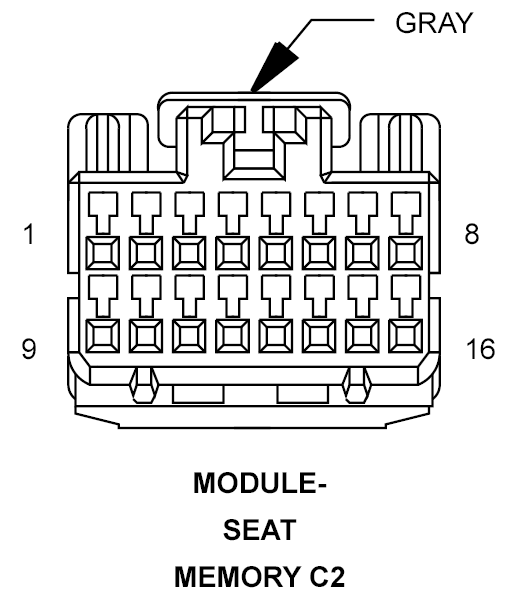

Seat Memory Module Connector End View (C2)
MODULE-SEAT MEMORY C2 - GRAY 16-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | P25 20LG/VT | DRIVER SEAT HORIZONTAL POSITION SIGNAL |
| 4 | P47 20LG/LB | DRIVER SEAT RECLINER POSITION SIGNAL |
| 5 | P26 20LG | DRIVER SEAT FRONT RISER POSITION SIGNAL |
| 6 | P27 20LG/DB | DRIVER SEAT REAR RISER POSITION SIGNAL |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | P29 20LG/WT | DRIVER SEAT POSITION SENSOR 5 VOLT SUPPLY |
| 12 | P28 20LG/BR | DRIVER SEAT POSITION SENSOR GROUND |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
