Powertrain Control Module (NGC) Connector End View (C1)

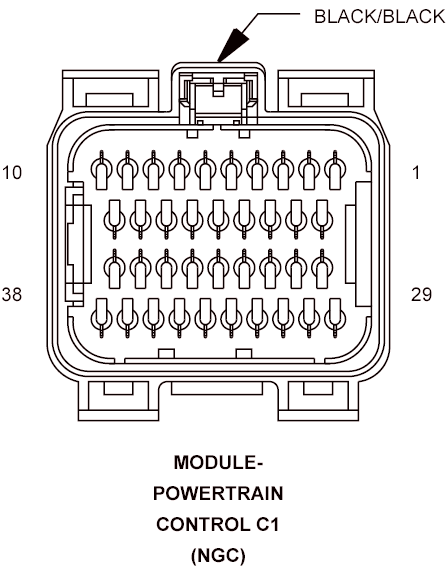

MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38-WAY (NGC)
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | Z902 16BK | GROUND |
| 10 | A931 16RD | FUSED B(+) |
| 11 | F202 18PK/WT | IGNITION SWITCH OUTPUT (RUN-START) |
| 12 | F901 20PK/RD | IGNITION SWITCH OUTPUT (UNLOCK-RUN-START) |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | K236 20DB/LG | SRV CONTROL |
| 17 | - | - |
| 18 | Z902 16BK | GROUND |
| 19 | Z902 16BK | GROUND |
| 20 | G6 20VT/GY | EOP SIGNAL |
| 21 | K235 20DB/YL | SRV SIGNAL |
| 22 | - | - |
| 23 | K234 20DB/OR | MTV SIGNAL |
| 24 | A804 20RD/GY | GEN SENSE |
| 25 | - | - |
| 26 | - | - |
| 27 | F856 20YL/PK | 5 VOLT SUPPLY |
| 28 | - | - |
| 29 | A931 16RD | FUSED B(+) |
| 30 | F962 20PK/LB | IGNITION SWITCH OUTPUT (START) |
| 31 | K141 20DB/YL | O2 1/2 SIGNAL |
| 32 | K904 20DB/DG | O2 RETURN (DOWN) |
| 33 | K243 20BR | O2 2/2 SIGNAL |
| 34 | D65 20WT/LG | CAN C BUS (+) |
| 35 | D64 20WT/LB | CAN C BUS (-) |
| 36 | - | - |
| 37 | - | - |
| 38 | F342 16BR/WT | FUSED ASD/MAIN RELAY OUTPUT |
