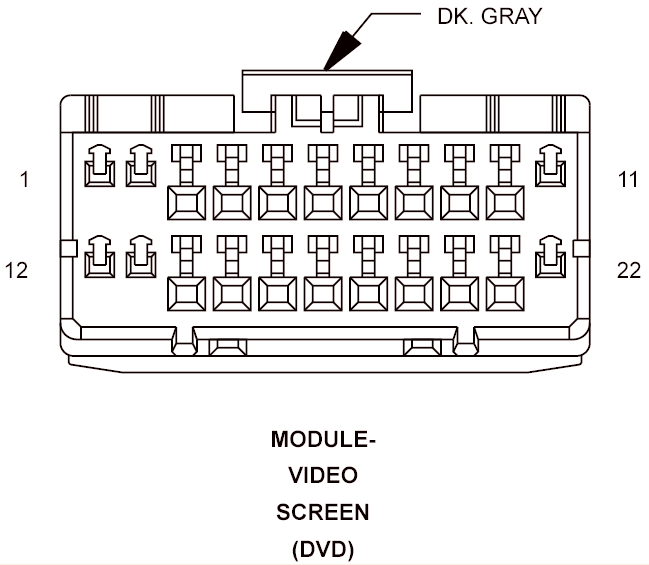

Video Screen DVD Module Connector End View
MODULE-VIDEO SCREEN - DK. GRAY 22-WAY (DVD)
| CAV | CIRCUIT | FUNCTION |
| 1 | A419 18RD/PK | FUSED B(+) (I.O.D.) |
| 2 | X540 20GY/TN | AUDIO RETURN 1 |
| 3 | X545 20DG/LB | AUDIO LEFT 2 |
| 4 | X544 20DG/DB | AUDIO RIGHT 2 |
| 5 | D55 20WT/OR | CAN B BUS (+) |
| 6 | D54 20WT | CAN B BUS (-) |
| 7 | X536 22 | VIDEO SHIELD 1 |
| 8 | X551 20DG/VT | AUDIO LEFT 3 |
| 9 | X550 20DG/YL | AUDIO RIGHT 3 |
| 10 | X542 22GY/OR | VIDEO COMMON 2 |
| 11 | X541 22GY/LB | VIDEO SIGNAL 2 |
| 12 | X539 20DG/TN | AUDIO LEFT 1 |
| 13 | X538 20DG/WT | AUDIO RIGHT 1 |
| 14 | X546 20GY/DG | AUDIO RETURN 2 |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | X534 22GY/LB | VIDEO SIGNAL 1 |
| 19 | X535 22GY/OR | VIDEO COMMON 1 |
| 20 | X552 20GY/VT | AUDIO RETURN 3 |
| 21 | X543 22 | VIDEO SHIELD 2 |
| 22 | Z907 18BK | GROUND |
