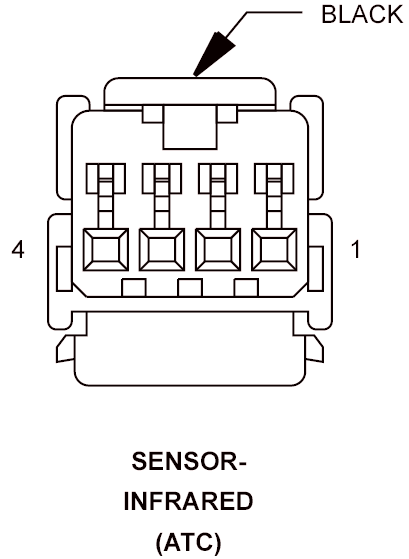

Infrared Sensor (Automatic Temperature Control) Connector End View
SENSOR-INFRARED - BLACK 4-WAY (ATC)
Courtesy of CHRYSLER CORP.
|
| CAV |
CIRCUIT |
FUNCTION |
| 1 |
F202 20PK/GY |
IGNITION SWITCH OUTPUT (RUN-START) |
| 2 |
- |
- |
| 3 |
C83 20DB/LG |
IR SENSOR SIGNAL |
| 4 |
C830 20DB/YL |
IR SENSOR RETURN |
