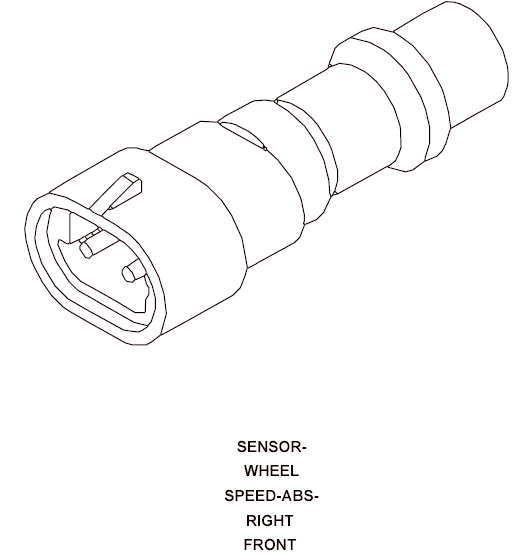

Right Front Wheel Speed Sensor Connector End View
SENSOR-WHEEL SPEED-ABS-RIGHT FRONT - 2-WAY
Courtesy of CHRYSLER CORP.
CAV
CIRCUIT
FUNCTION
1
B7 20WT
RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY
2
B6 20WT/DB
RIGHT FRONT WHEEL SPEED SENSOR SIGNAL
SENSOR-WHEEL SPEED-ABS-RIGHT FRONT - 2-WAY
Courtesy of CHRYSLER CORP.
CAV
CIRCUIT
FUNCTION
1
WT
RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY
2
WT/DB
RIGHT FRONT WHEEL SPEED SENSOR SIGNAL
