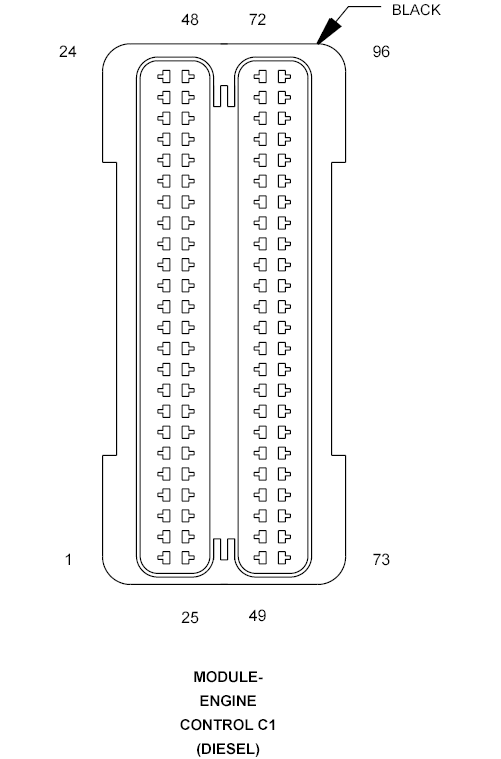

Engine Control Module (Diesel) Connector End View (C1)
MODULE-ENGINE CONTROL C1 - BLACK 96-WAY (DIESEL)
| CAV | CIRCUIT | FUNCTION |
| 1 | K613 16LG | FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL |
| 2 | K612 16VT | FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL |
| 3 | - | - |
| 4 | K369 16RD/GY | FUEL PRESSURE SOLENOID SUPPLY |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | K156 20LB/RD | FUEL TEMPERATURE SENSOR SIGNAL |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | K901 20GY/RD | IAP SENSOR GROUND |
| 13 | K1 20RD/LB | IAP SENSOR SIGNAL |
| 14 | K944 20BR/LG | CMP SENSOR GROUND |
| 15 | K43 20GY/RD | O2 1/1 POSITIVE CURRENT CONTROL |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | K611 16LB | FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL |
| 26 | K614 16PK | FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL |
| 27 | - | - |
| 28 | K366 16BK/YL | FUEL QUANTITY SOLENOID CONTROL |
| 29 | G6 20VT/LG | ENGINE OIL PRESSURE SWITCH SIGNAL |
| 30 | V71 18LB/RD | S/C SWITCH NO. 1 SIGNAL |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | K21 20BR/VT | IAT SIGNAL |
| 35 | - | - |
| 36 | K811 20BR/BK | IAP SENSOR 5 VOLT SUPPLY |
| 37 | K844 20RD/VT | CMP 5 VOLT SUPPLY |
| 38 | K44 20YL/GY | CMP SIGNAL |
| 39 | K41 20LG/BK | O2 1/1 REFERENCE SIGNAL |
| 40 | K604 20LG/LB | O2 1/1 NEGATIVE CURRENT CONTROL |
| 41 | - | - |
| 42 | - | - |
| 43 | - | - |
| 44 | - | - |
| 45 | - | - |
| 46 | - | - |
| 47 | - | - |
| 48 | - | - |
| 49 | K12 16BK/VT | FUEL INJECTOR NO. 2 LOW-SIDE CONTROL |
| 50 | - | - |
| 51 | K14 16BK/PK | FUEL INJECTOR NO. 4 LOW-SIDE CONTROL |
| 52 | K370 16BK/WT | FUEL PRESSURE SOLENOID CONTROL |
| 53 | - | - |
| 54 | V72 18GY/LG | S/C SWITCH NO. 2 SIGNAL |
| 55 | - | - |
| 56 | V937 18BR/RD | S/C SWITCH RETURN |
| 57 | K2 20LG/RD | ECT SIGNAL |
| 58 | - | - |
| 59 | K181 20LG/VT | FUEL PRESSURE SENSOR SIGNAL |
| 60 | K356 20RD/BK | SENSOR REFERENCE VOLTAGE B |
| 61 | K957 20LG | MAF SENSOR GROUND |
| 62 | K902 20GY/WT | O2 1/1 PUMP CELL CURRENT TRIM |
| 63 | K37 20BK/YL | BOOST PRESSURE SENSOR SIGNAL |
| 64 | F855 20LB | MAF 5 VOLT SUPPLY |
| 65 | K900 18BR/WT | SENSOR GROUND |
| 66 | D509 18LB | LIN BUS |
| 67 | - | - |
| 68 | - | - |
| 69 | - | - |
| 70 | - | - |
| 71 | - | - |
| 72 | K99 16GY/BR | O2 1/1 HEATER CONTROL |
| 73 | K13 16BK/LG | FUEL INJECTOR NO. 3 LOW-SIDE CONTROL |
| 74 | K11 16BK/LB | FUEL INJECTOR NO. 1 LOW-SIDE CONTROL |
| 75 | - | - |
| 76 | K365 16YL/BK | FUEL QUANTITY SOLENOID SUPPLY |
| 77 | - | - |
| 78 | - | - |
| 79 | - | - |
| 80 | - | - |
| 81 | - | - |
| 82 | - | - |
| 83 | K656 20BR/GY | SENSOR GROUND |
| 84 | K359 20GY/BR | FUEL PRESSURE SENSOR GROUND |
| 85 | K157 20RD/LB | MAF SIGNAL |
| 86 | K350 20RD/WT | FUEL PRESSURE SENSOR 5 VOLT SUPPLY |
| 87 | K853 20LG | CKP SIGNAL NO. 1 |
| 88 | K24 20LG/WT | CKP SIGNAL NO. 2 |
| 89 | - | - |
| 90 | K35 20GY/YL | EGR SOLENOID CONTROL |
| 91 | N116 18BR | CRANKCASE VENT HEATER CONTROL |
| 92 | N1 20GY | SWIRL SOLENOID CONTROL |
| 93 | X653 18GY/LG | BOOST PRESSURE SOLENOID CONTROL |
| 94 | - | - |
| 95 | - | - |
| 96 | - | - |
