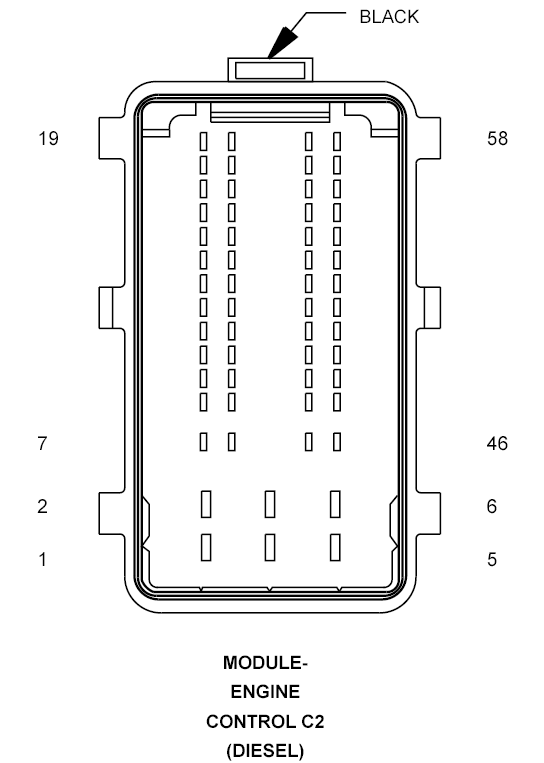

Engine Control Module (Diesel) Connector End View (C2)
MODULE-ENGINE CONTROL C2 - BLACK 58-WAY (DIESEL)
| CAV | CIRCUIT | FUNCTION |
| 1 | K342 14BR/WT | FUSED ASD RELAY OUTPUT |
| 2 | Z902 14BK | GROUND |
| 3 | K343 16BR/YL | FUSED ASD RELAY OUTPUT |
| 4 | Z902 14BK | GROUND |
| 5 | K344 16BR/GY | FUSED ASD RELAY OUTPUT |
| 6 | Z902 14BK | GROUND |
| 7 | - | - |
| 8 | C221 20LB/OR | A/C HIGH PRESSURE SIGNAL |
| 9 | - | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | K29 20WT/BR | APPS NO. 2 SIGNAL |
| 14 | K400 20BR/VT | APPS NO. 2 RETURN |
| 15 | - | - |
| 16 | - | - |
| 17 | B15 20DG/WT | SECONDARY BRAKE SWITCH SIGNAL |
| 18 | - | - |
| 19 | F20 20PK/WT | IGNITION SWITCH OUTPUT (RUN-START) |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | K852 20BR/VT | APPS NO. 1 5 VOLT SUPPLY |
| 25 | K23 20BR/WT | APPS NO. 1 SIGNAL |
| 26 | K167 20BR/YL | APPS NO. 1 RETURN |
| 27 | T141 20YL/OR | CLUTCH INTERLOCK SWITCH SIGNAL |
| 28 | - | - |
| 29 | K854 20VT/BR | APPS NO. 2 5 VOLT SUPPLY |
| 30 | - | - |
| 31 | - | - |
| 32 | L53 20DG/WT | PRIMARY BRAKE SWITCH SIGNAL |
| 33 | - | - |
| 34 | T26 20DG/OR | CLUTCH UPSTOP SWITCH SIGNAL |
| 35 | - | - |
| 36 | F962 20PK/LB | FUSED IGNITION SWITCH OUTPUT (START) |
| 37 | - | - |
| 38 | - | - |
| 39 | - | - |
| 40 | C28 20DB/LG | A/C CLUTCH CONTROL |
| 41 | - | - |
| 42 | - | - |
| 43 | K330 20LB/BR | GLOW PLUG MODULE CONTROL |
| 44 | K334 20BR | ASD RELAY CONTROL |
| 45 | - | - |
| 46 | - | - |
| 47 | - | - |
| 48 | - | - |
| 49 | - | - |
| 50 | - | - |
| 51 | - | - |
| 52 | - | - |
| 53 | D65 20WT/LG | CAN C BUS (+) |
| 54 | D64 20WT/LB | CAN C BUS (-) |
| 55 | K31 20BR | FUEL PUMP CONTROL |
| 56 | - | - |
| 57 | - | - |
| 58 | T752 20DG/OR | STARTER RELAY CONTROL |
