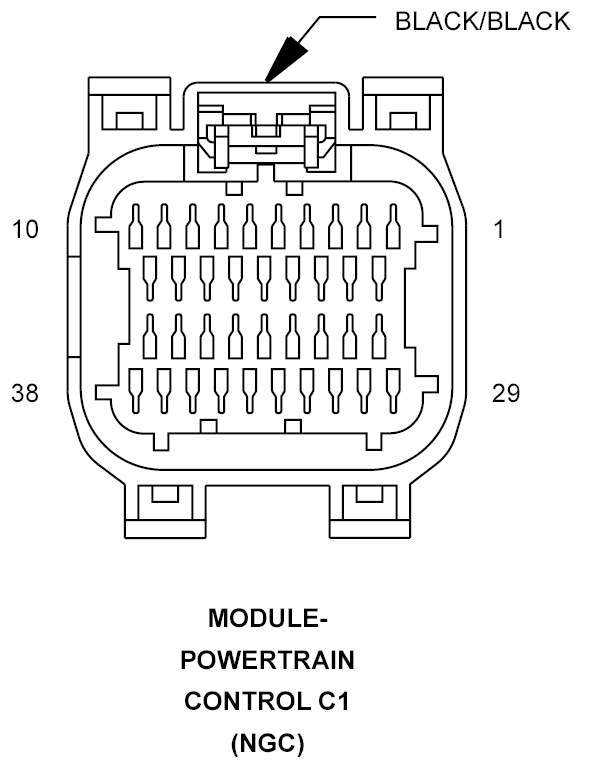

Powertrain Control Module (NGC) Connector End View (C1)
MODULE-POWERTRAIN CONTROL C1 - BLACK/BLACK 38-WAY (NGC)
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | Z130 16BK/BR | GROUND |
| 10 | C221 20LB/OR | A/C HIGH PRESSURE SIGNAL |
| 11 | F20 20PK/WT | IGNITION SWITCH OUTPUT (RUN-START) |
| 12 | F901 20PK | FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START) |
| 13 | K75 20DB/OR | VEHICLE SPEED SIGNAL |
| 14 | - | - |
| 15 | K550 18BR/LB | TIP SOL CONTROL |
| 16 | - | - |
| 17 | K150 18BR/LG | SURGE SOL CONTROL |
| 18 | Z131 16BK/DG | GROUND |
| 19 | - | - |
| 20 | G6 20VT/GY | ENGINE OIL PRESSURE SIGNAL |
| 21 | - | - |
| 22 | - | - |
| 23 | K153 20DB/LG | TIP SIGNAL |
| 24 | A804 16RD/GY | GEN SENSE |
| 25 | - | - |
| 26 | - | - |
| 27 | F856 20YL/PK | 5 VOLT SUPPLY |
| 28 | K137 18DB/GY | WASTEGATE SOL CONTROL (2.4L TURBO) |
| 29 | A931 18BR/WT | FUSED B(+) |
| 30 | F962 20PK/LB | FUSED IGNITION SWITCH OUTPUT (START) |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | D65 20WT/LG | CAN C BUS (+) |
| 35 | D64 20WT/LB | CAN C BUS (-) |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
