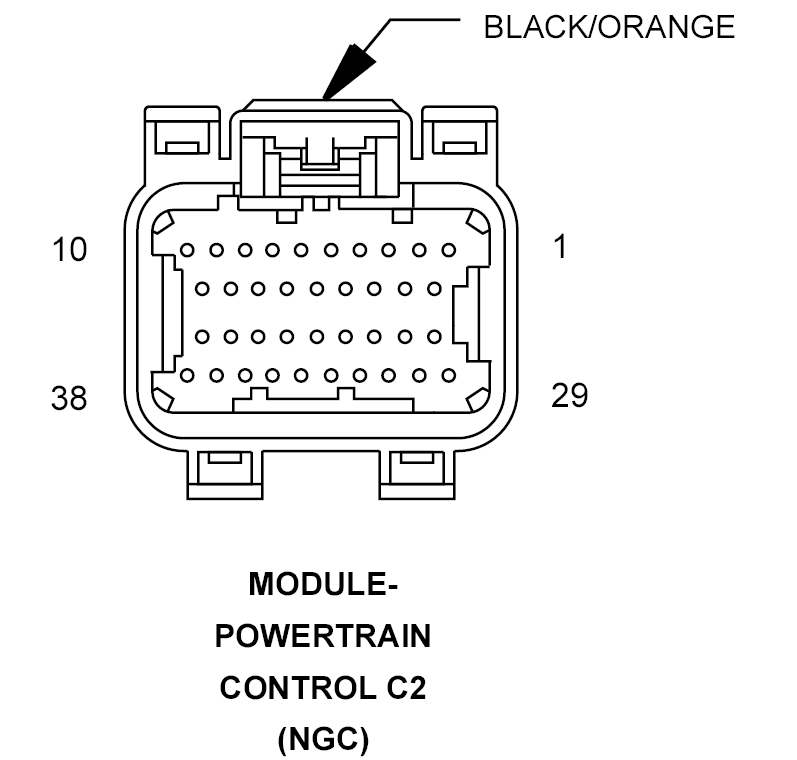

Powertrain Control Module (NGC) Connector End View (C2)
MODULE-POWERTRAIN CONTROL C2 - BLACK/ORANGE 38-WAY (NGC)
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | - | - |
| 8 | - | - |
| 9 | K17 18DB/TN | COIL CONTROL NO. 2 |
| 10 | K19 18BK/GY | COIL CONTROL NO. 1 |
| 11 | K14 18LB/BR | INJECTOR CONTROL NO. 4 |
| 12 | K13 18YL/WT | INJECTOR CONTROL NO. 3 |
| 13 | K12 18TN | INJECTOR CONTROL NO. 2 |
| 14 | K11 18WT/DB | INJECTOR CONTROL NO. 1 |
| 15 | - | - |
| 16 | - | - |
| 17 | K299 18BR/VT | O2 1/2 HEATER CONTROL |
| 18 | K99 18BR/OR | O2 1/1 HEATER CONTROL |
| 19 | K20 18DG | GEN FIELD CONTROL (2.4L A/T EXCEPT TURBO) |
| 19 | K20 18BK | GEN FIELD CONTROL (2.4L M/T EXCEPT TURBO) |
| 19 | K20 20DG | GEN FIELD CONTROL (2.4L TURBO) |
| 20 | K2 20TN/BK | ECT SIGNAL |
| 21 | K22 20OR/DB | TP SIGNAL |
| 22 | - | - |
| 23 | K1 20DG/RD | MAP SIGNAL |
| 24 | K942 20BK/VT | KS RETURN |
| 25 | K42 20DB/LG | KS SIGNAL |
| 26 | - | - |
| 27 | K900 20DB/DG | SENSOR GROUND (A/T) |
| 27 | K900 18BK/LB | SENSOR GROUND (M/T) |
| 28 | K961 18BR/VT | IAC RETURN |
| 29 | F855 20OR | 5 VOLT SUPPLY |
| 30 | K21 20BK/RD | IAT SIGNAL |
| 31 | K41 20BK/DG | O2 1/1 SIGNAL |
| 32 | K902 18DB/DG | O2 RETURN |
| 33 | K141 20TN/WT | O2 1/2 SIGNAL |
| 34 | K44 20TN/YL | CMP SIGNAL |
| 35 | K24 20GY/BK | CKP SIGNAL |
| 36 | - | - |
| 37 | - | - |
| 38 | K61 18VT/GY | IAC MOTOR CONTROL |
