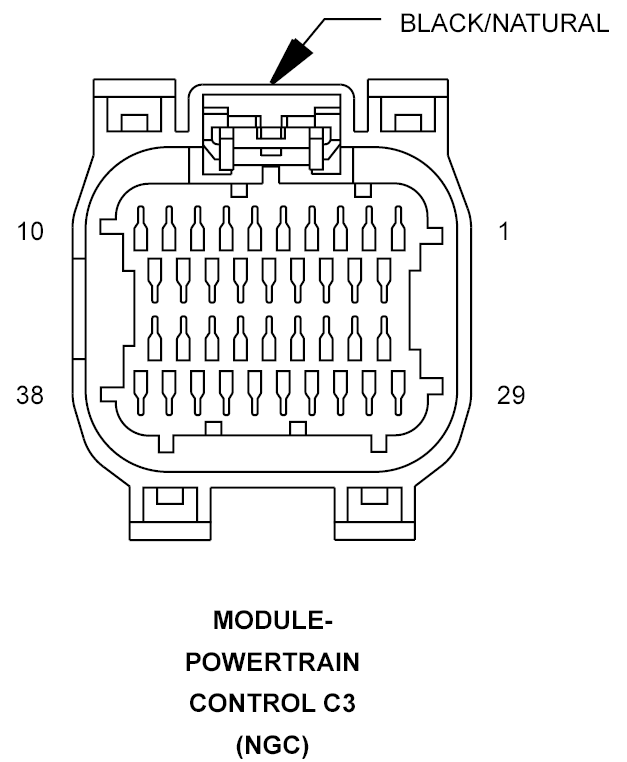

Powertrain Control Module (NGC) Connector End View (C3)
MODULE-POWERTRAIN CONTROL C3 - BLACK/NATURAL 38-WAY (NGC)
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | K334 20BR | ASD RELAY CONTROL |
| 4 | - | - |
| 5 | V35 20VT/OR | S/C VENT CONTROL |
| 6 | - | - |
| 7 | V32 20VT/YL | S/C SUPPLY |
| 8 | K106 18VT/LB | NVLD SOLENOID CONTROL |
| 9 | - | - |
| 10 | - | - |
| 11 | C28 20DB/LG | A/C CLUTCH CONTROL |
| 12 | V36 20VT/YL | S/C VACUUM CONTROL |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | - |
| 17 | K914 20BR/WT | SENSOR GROUND 1 (A/T/HO TURBO) |
| 17 | K914 20BK/LB | SENSOR GROUND 1 (M/T/TURBO) |
| 18 | - | - |
| 19 | K342 16BR/WT | ASD RELAY OUTPUT |
| 20 | K52 20WT/TN | EVAP PURGE SOL CONTROL |
| 21 | T141 20YL/OR | CLUTCH INTERLOCK SWITCH SIGNAL |
| 22 | - | - |
| 23 | B15 20DG/WT | BRAKE LAMP SWITCH SIGNAL |
| 24 | - | - |
| 25 | - | - |
| 26 | T44 20YL/DG | AUTOSTICK DOWNSHIFT SWITCH SIGNAL |
| 27 | T5 20DG/YL | AUTOSTICK UPSHIFT SWITCH SIGNAL |
| 28 | K342 16BR/WT | ASD RELAY OUTPUT |
| 29 | K70 20DB/BR | EVAP PURGE RETURN |
| 30 | K66 20DB/WT | P/S SWITCH SIGNAL |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | V71 20VT/OR | S/C SWITCH NO. 1 SIGNAL |
| 35 | K107 18VT/WT | NVLD SWITCH SIGNAL |
| 36 | - | - |
| 37 | K31 20BR | FUEL PUMP CONTROL |
| 38 | T752 16DG/OR | STARTER RELAY CONTROL |
