Connector Identification
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | Illustration | ||
|---|---|---|---|

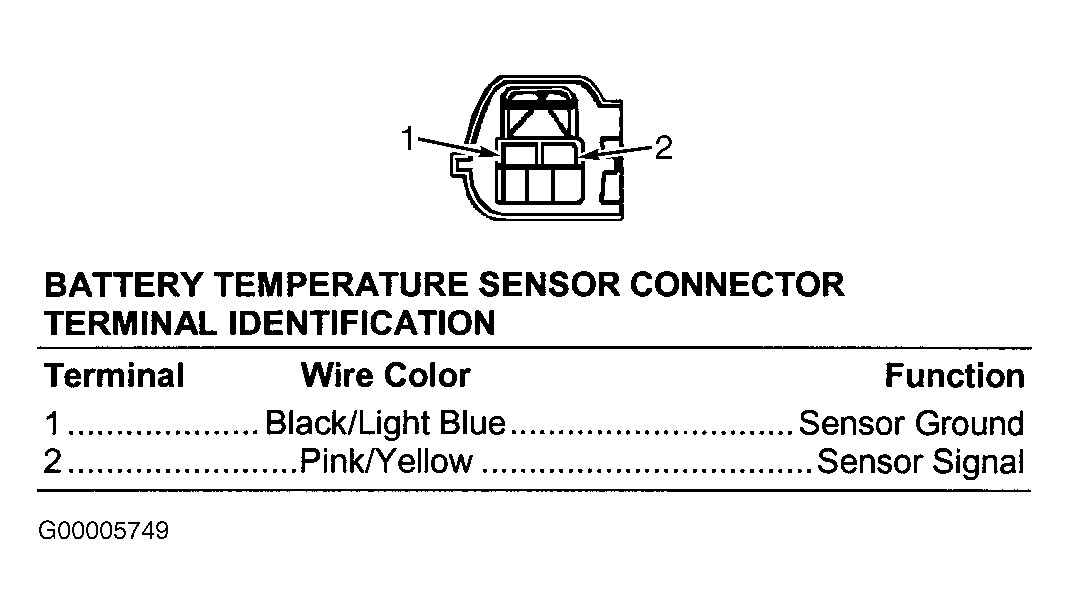

| Battery Temperature Sensor | Fig 1 | ||

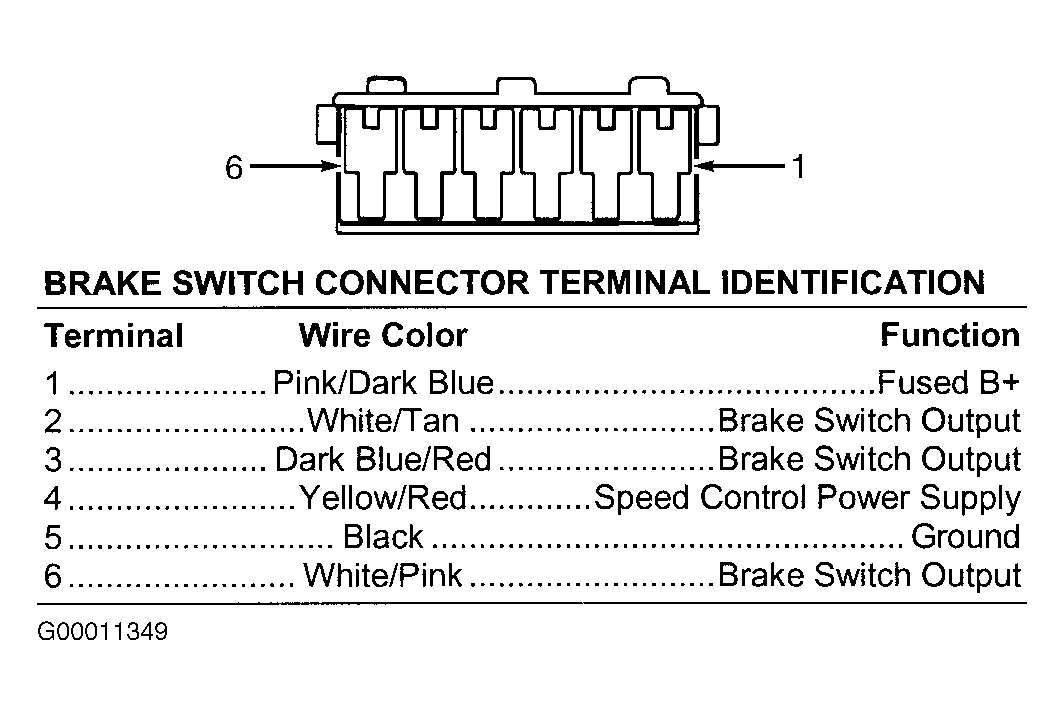

| Brake Switch | Fig 2 | ||
| Camshaft Position Sensor | Fig 3 | ||

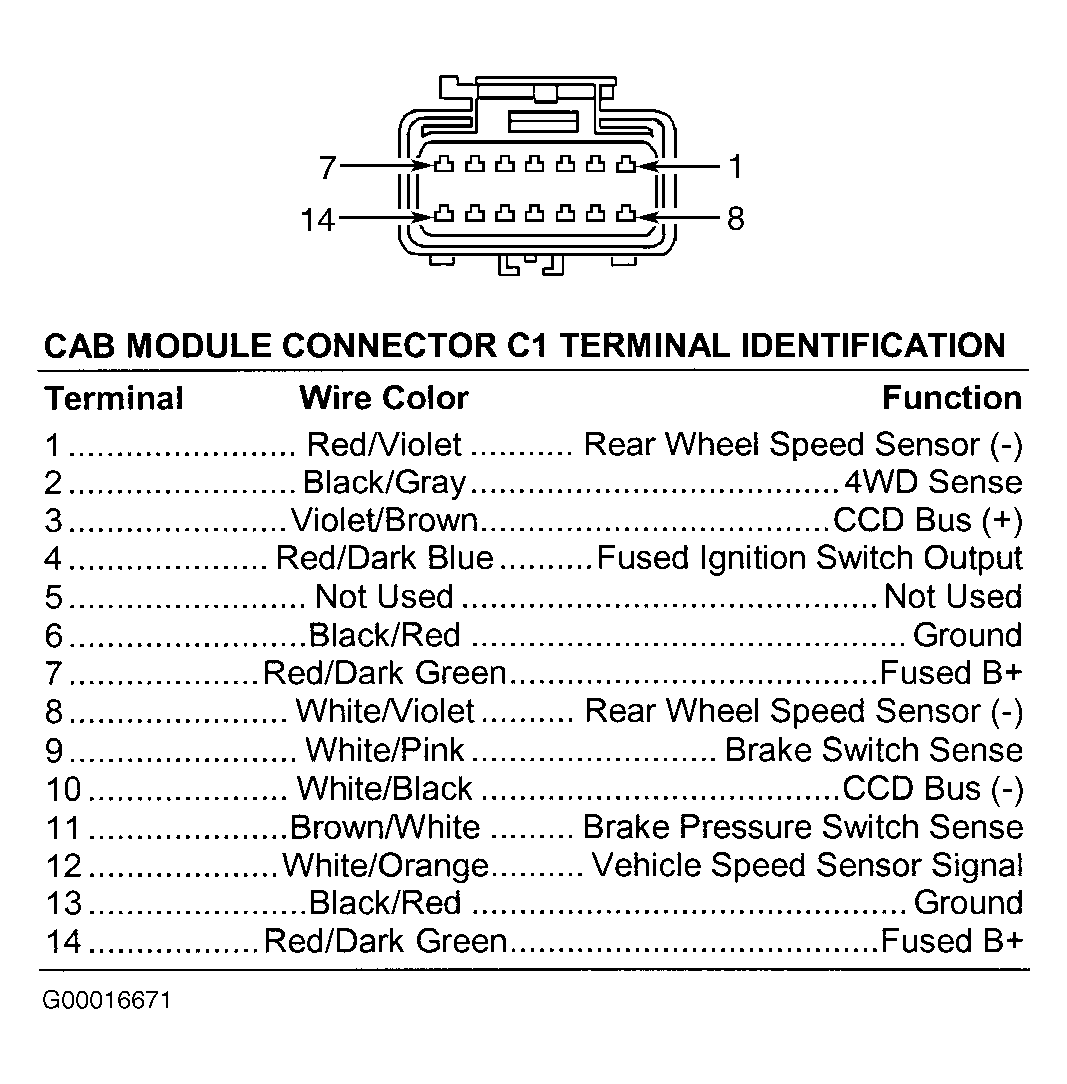

| CAB Module Connector C1 | Fig 4 | ||

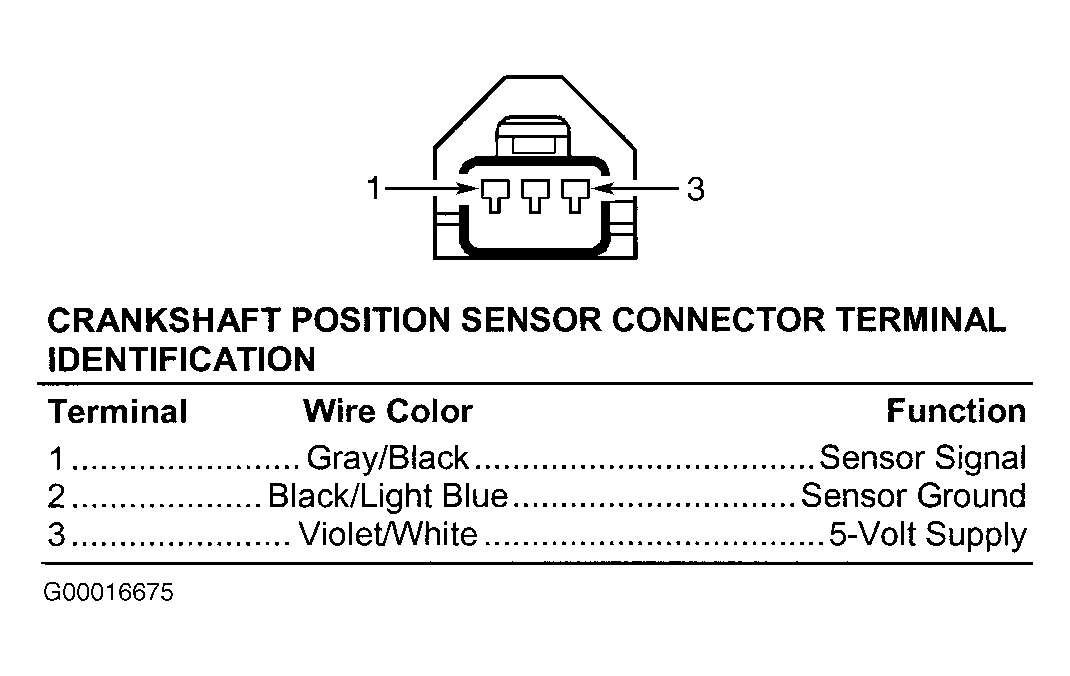

| Crankshaft Position Sensor | Fig 5 | ||

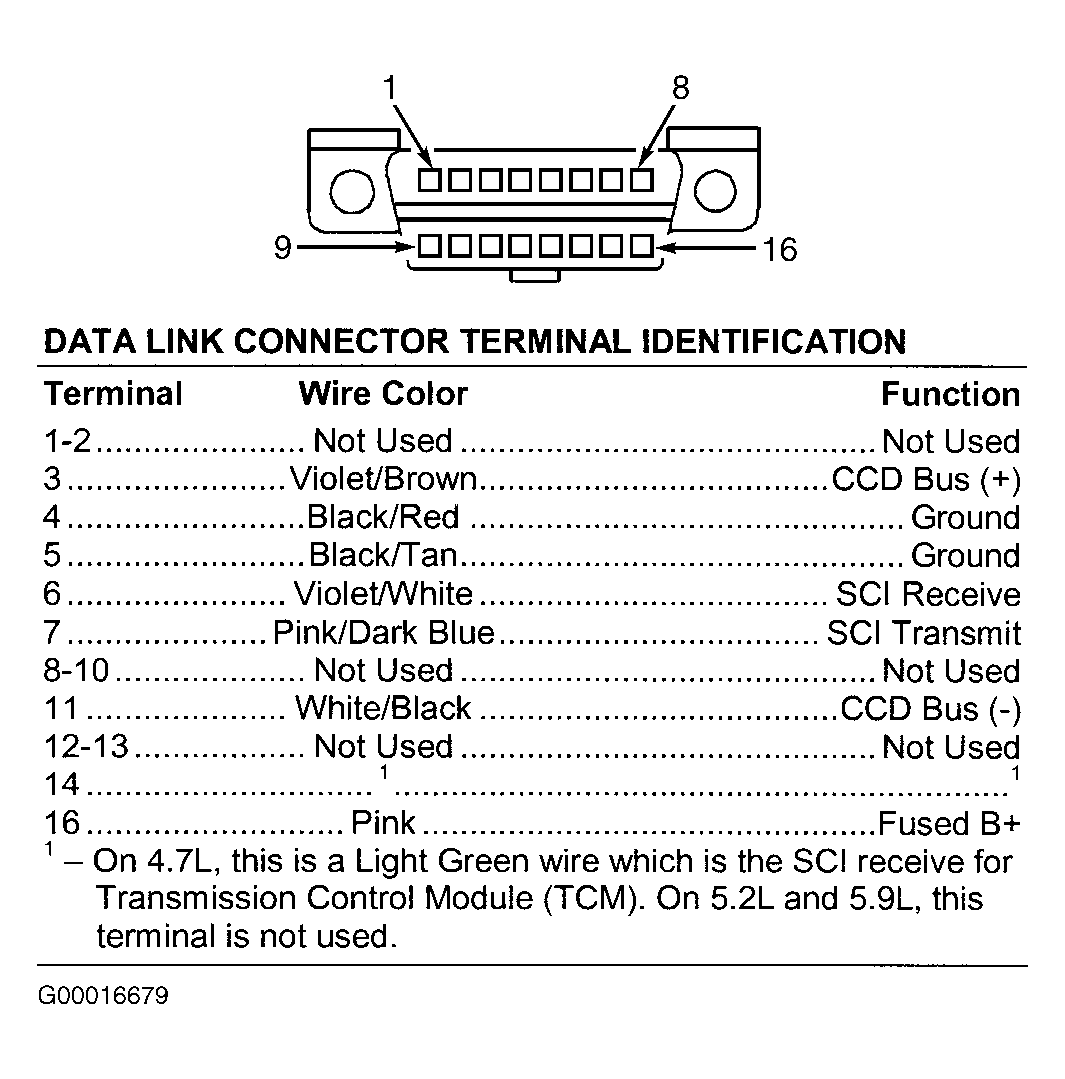

| Data Link Connector | Fig 6 | ||

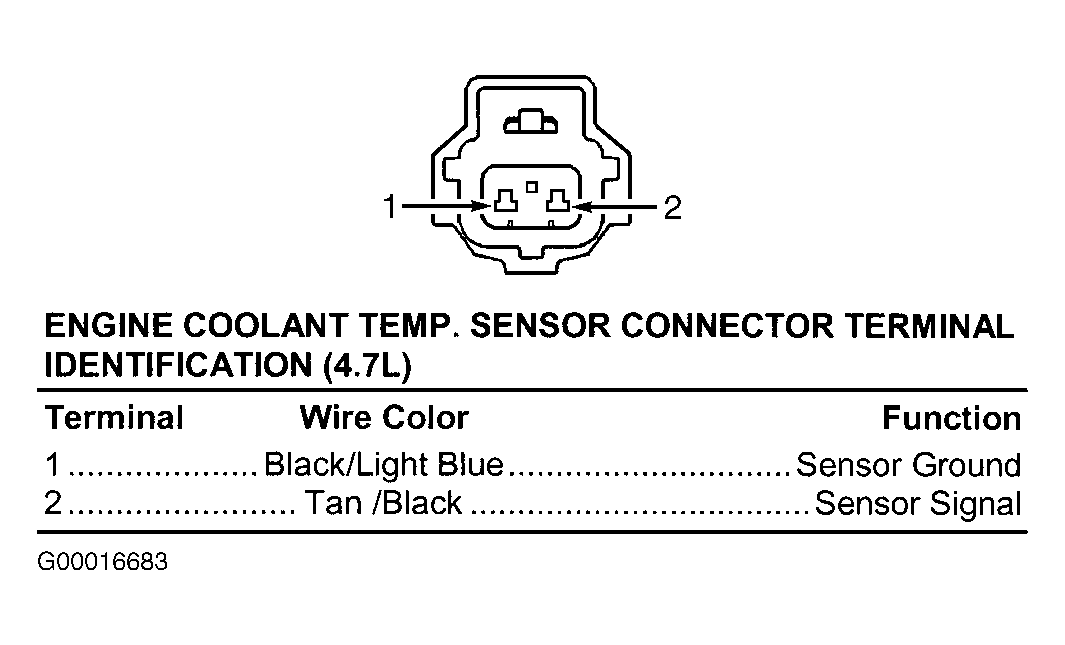

| Engine Coolant Temperature Sensor | |||
| 4.7L | Fig 7 | ||

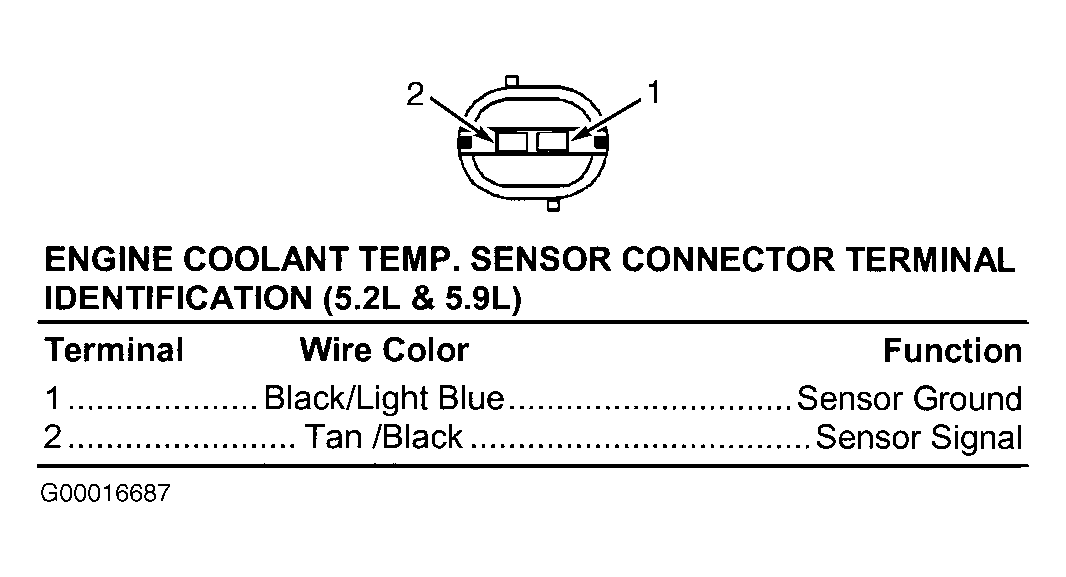

| 5.2L & 5.9L | Fig 8 | ||

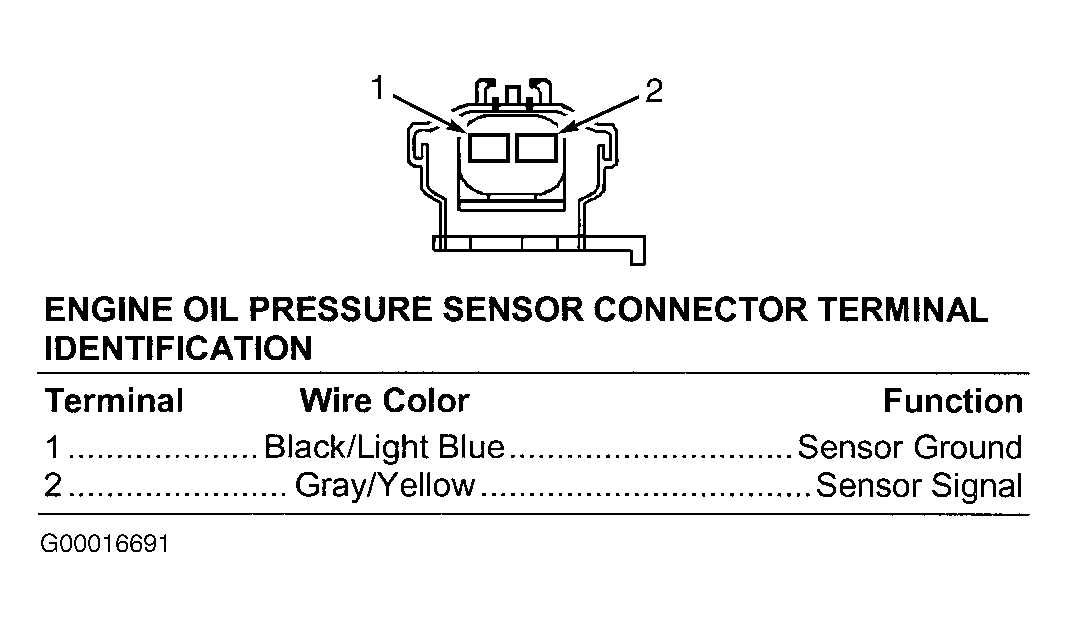

| Engine Oil Pressure Sensor | Fig 9 | ||

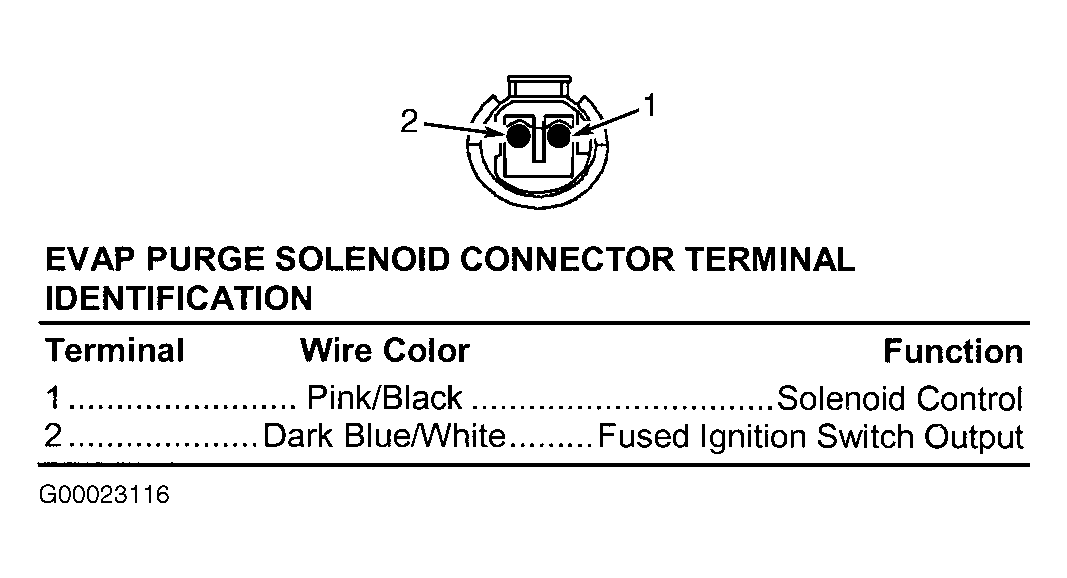

| EVAP Purge Solenoid | Fig 10 | ||

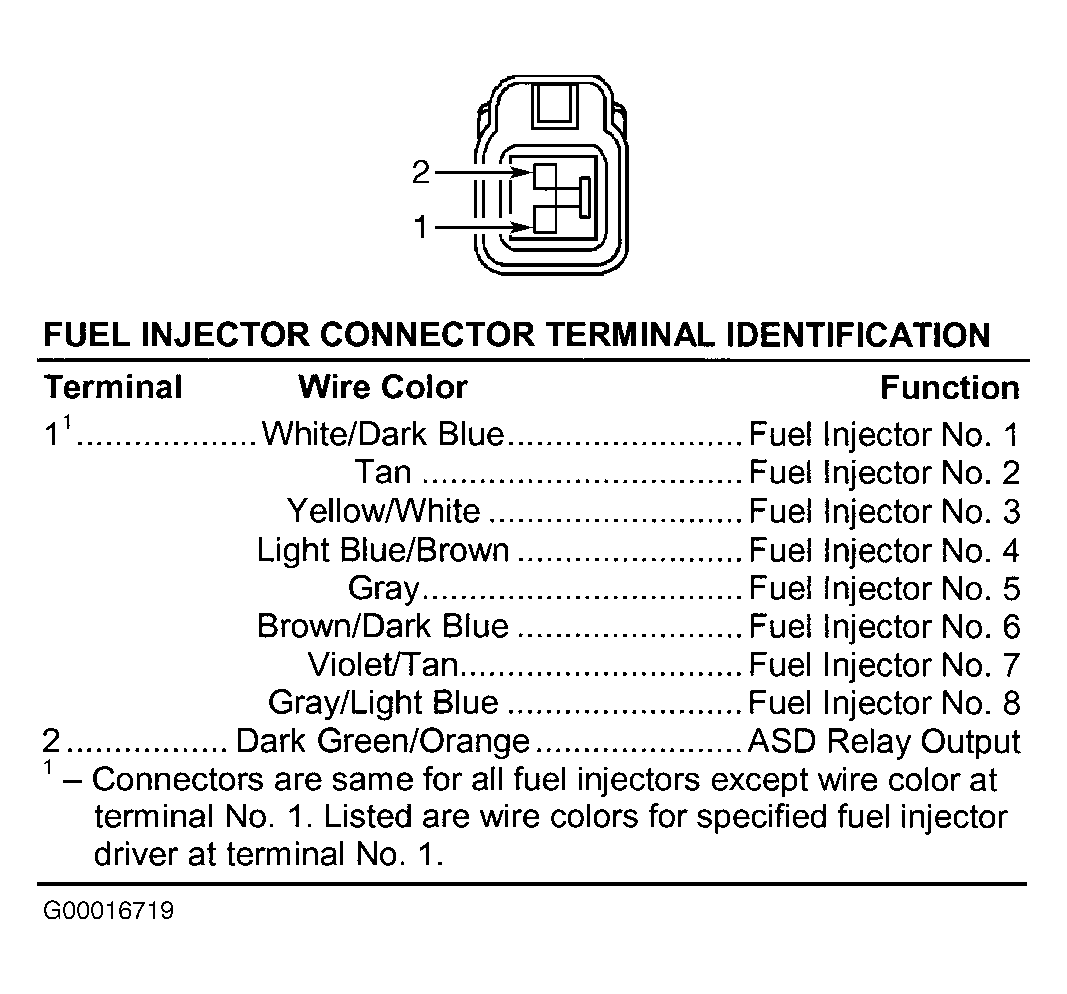

| Fuel Injector | Fig 11 | ||

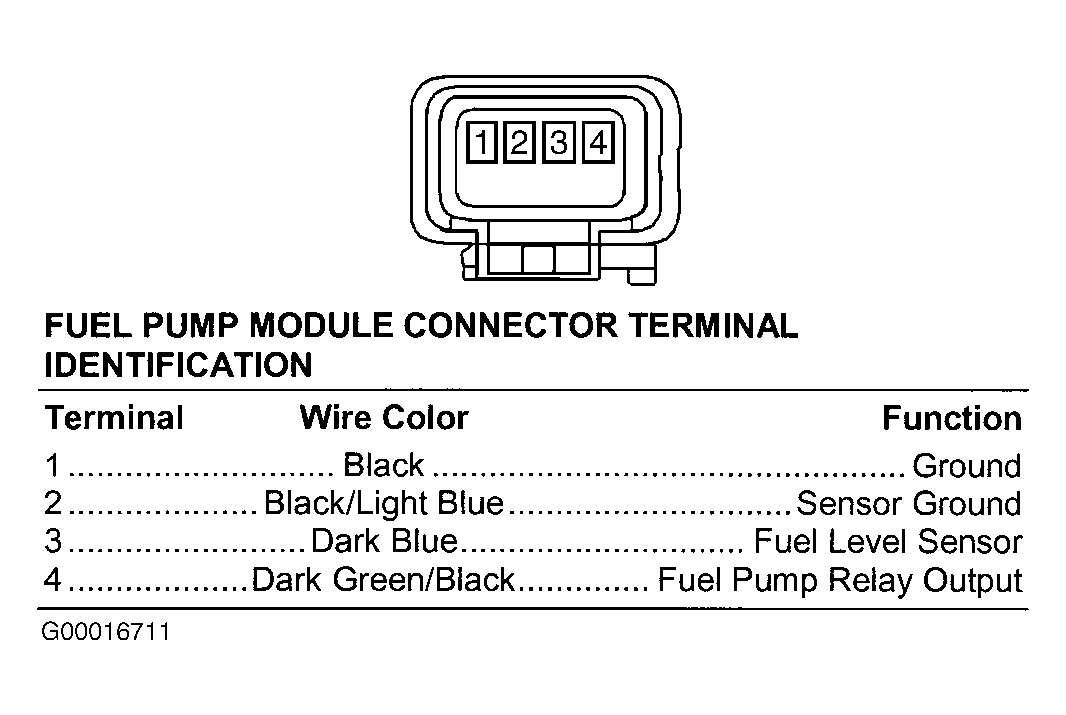

| Fuel Pump Module | Fig 12 | ||

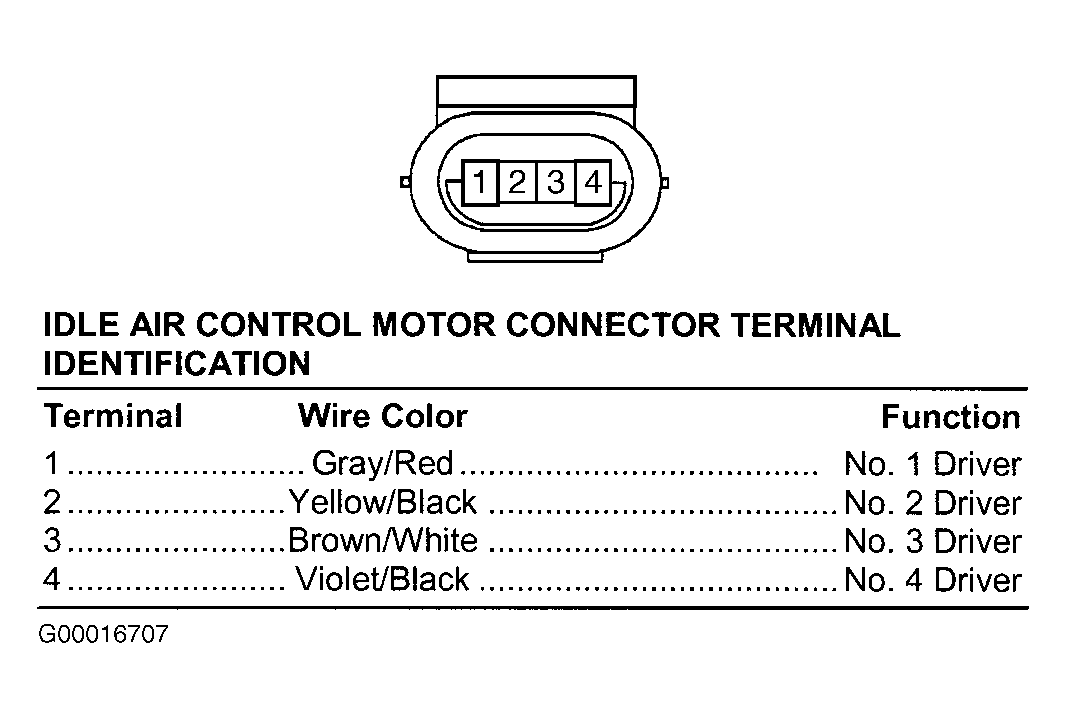

| Idle Air Control Motor | Fig 13 | ||
| Ignition Coil | |||

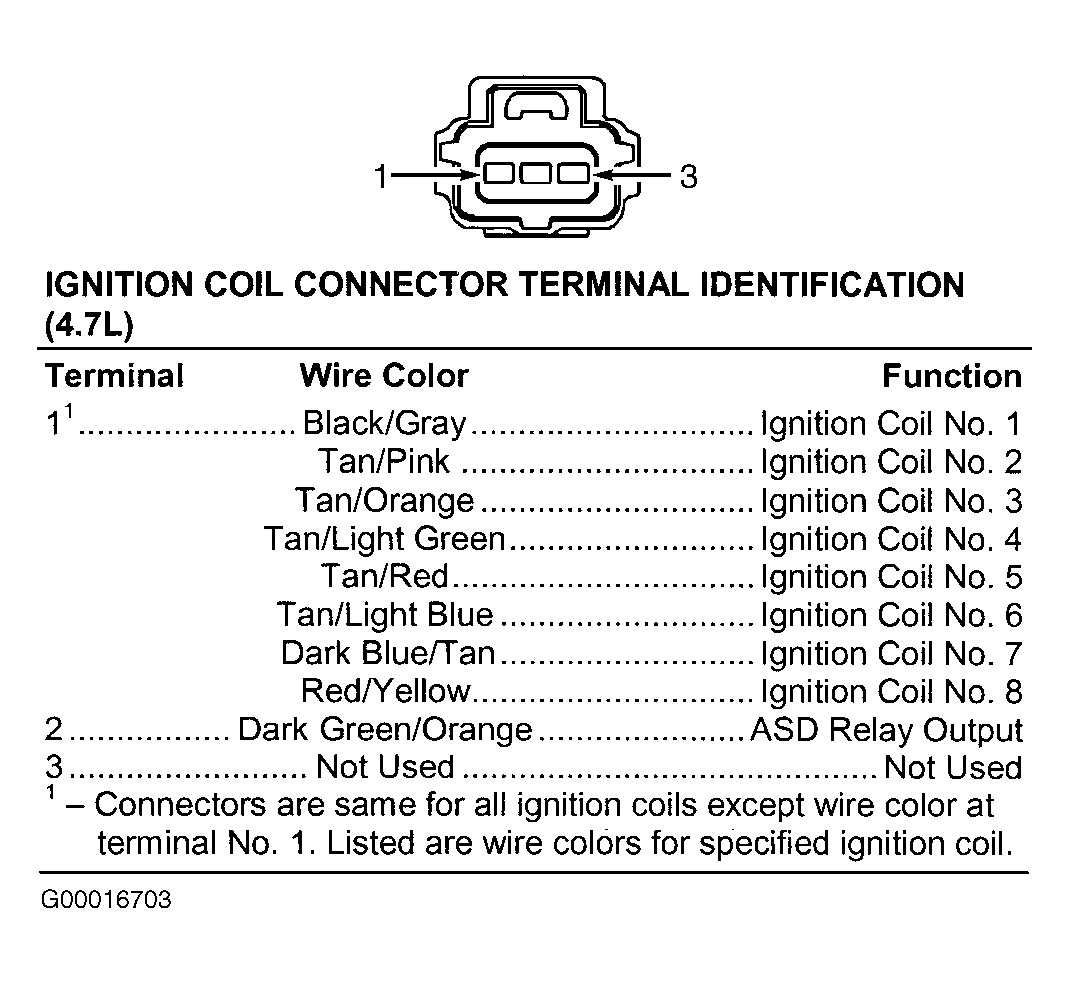

| 4.7L | Fig 14 | ||

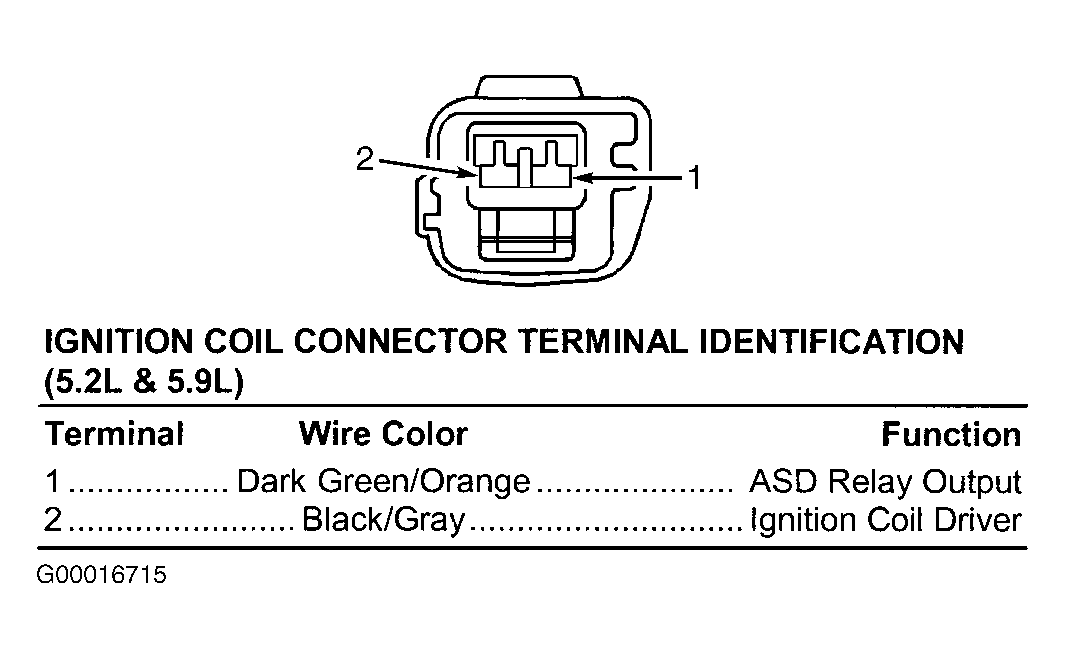

| 5.2L & 5.9L | Fig 15 | ||

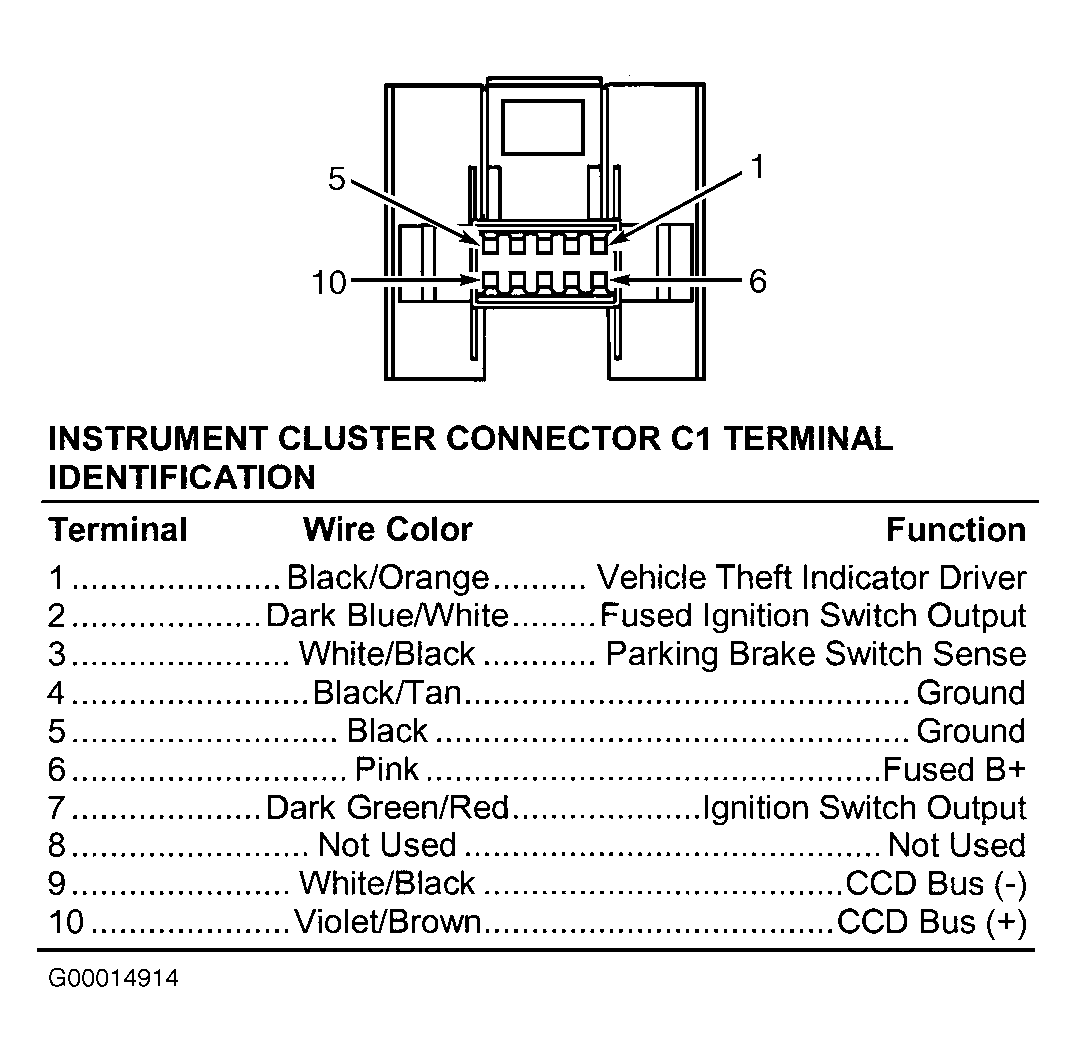

| Instrument Cluster Connector C1 | Fig 16 | ||

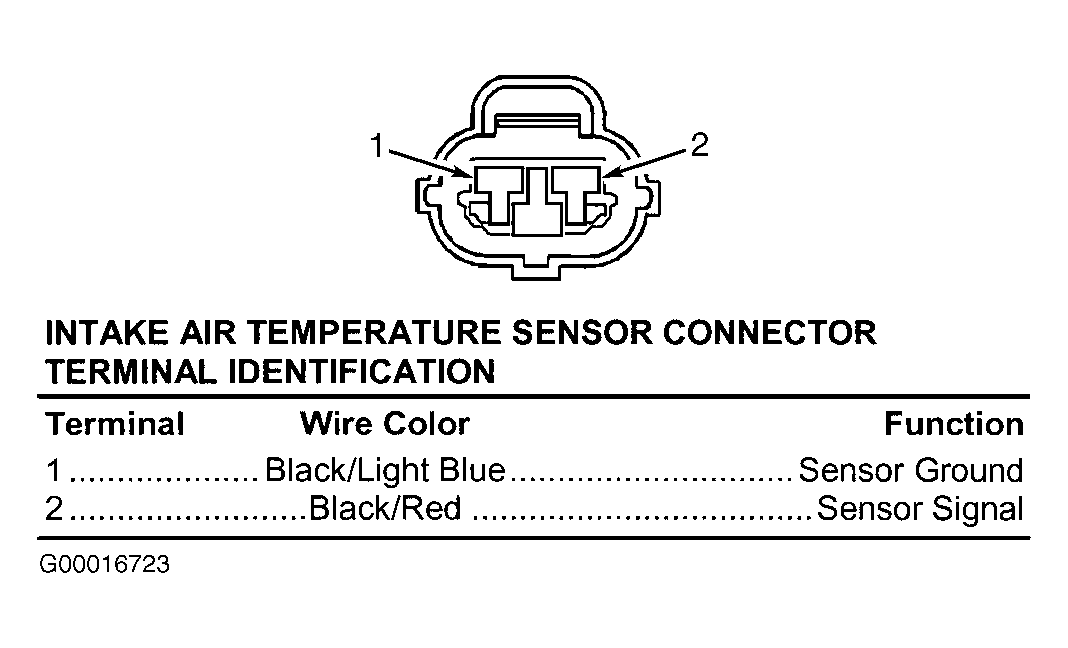

| Intake Air Temperature Sensor | Fig 17 | ||

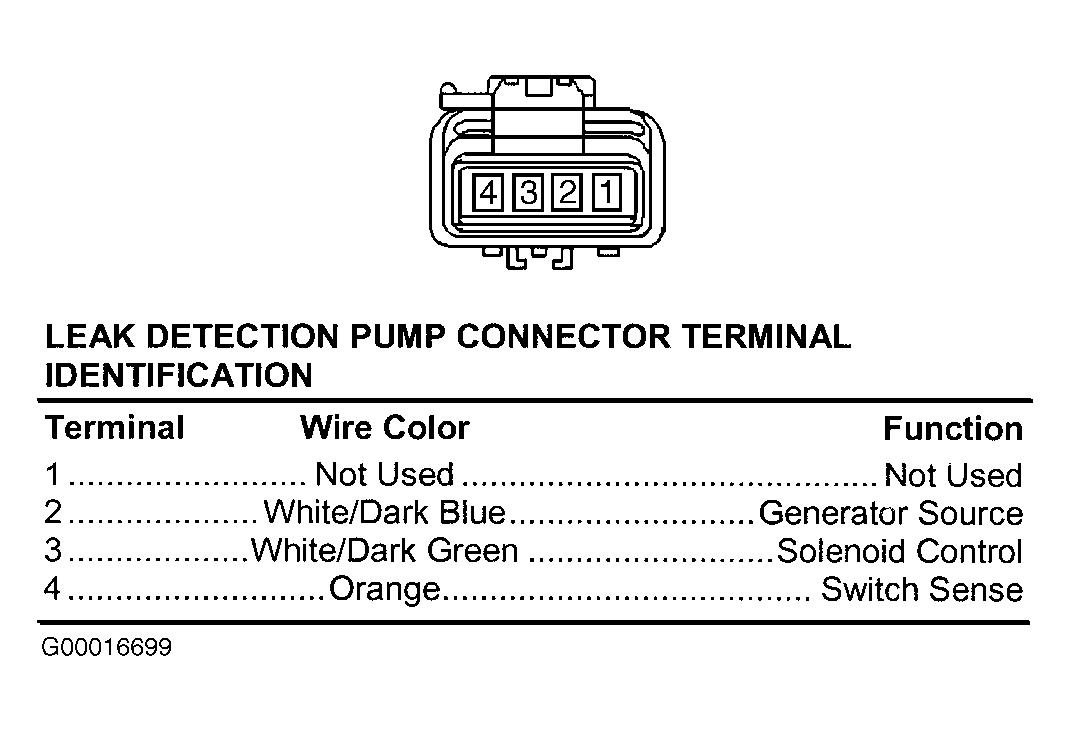

| Leak Detection Pump | Fig 18 | ||

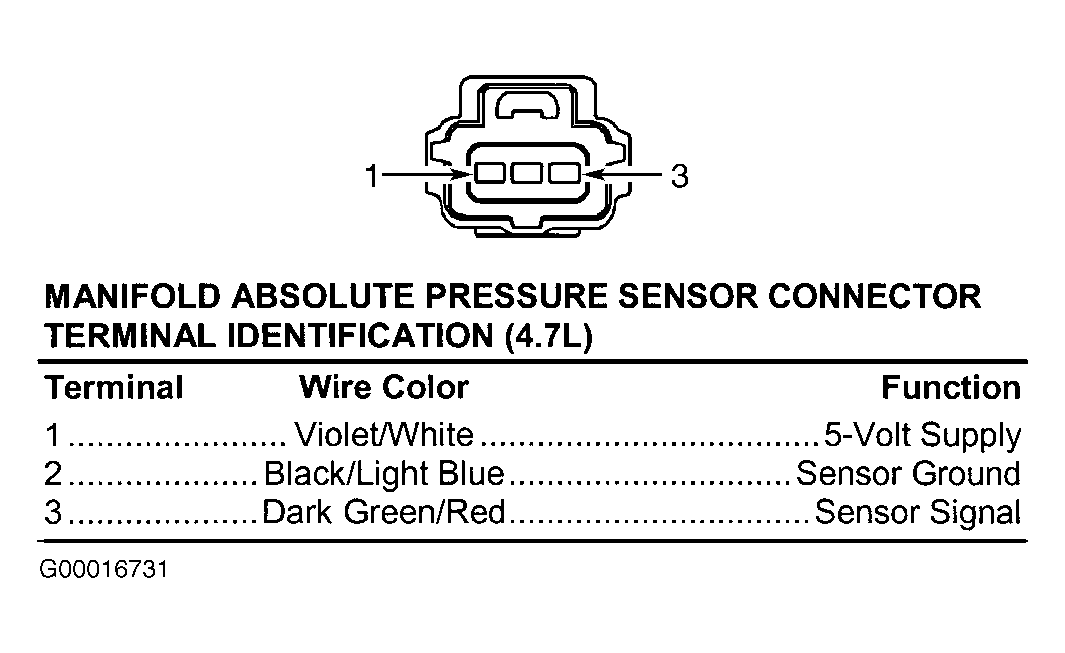

| Manifold Absolute Pressure Sensor | |||
| 4.7L | Fig 19 | ||

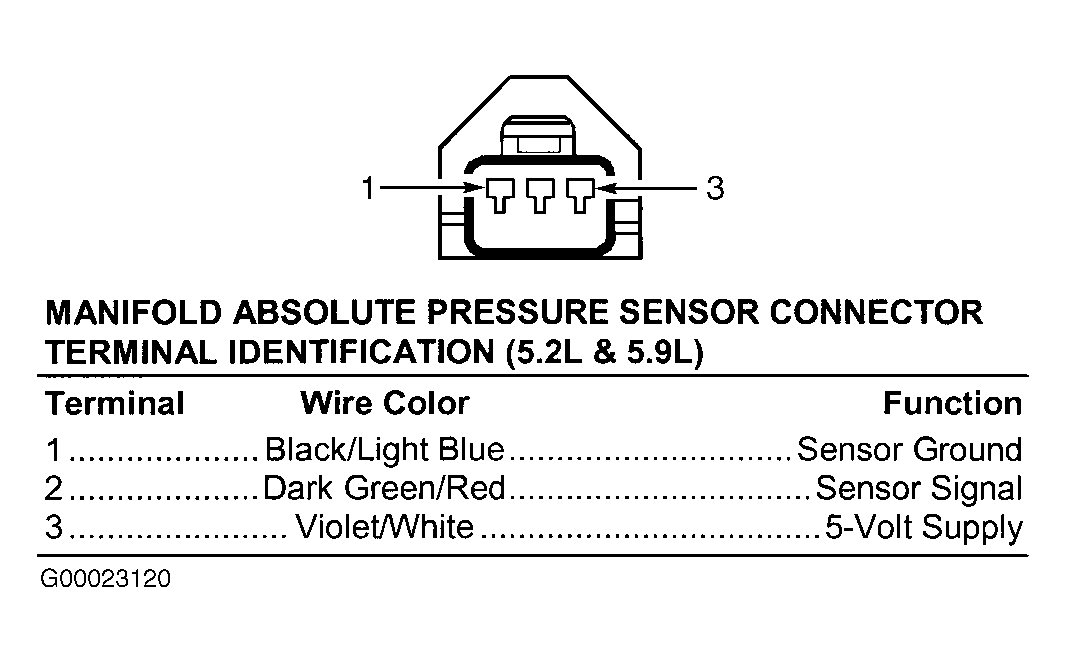

| 5.2L & 5.9L | Fig 20 | ||

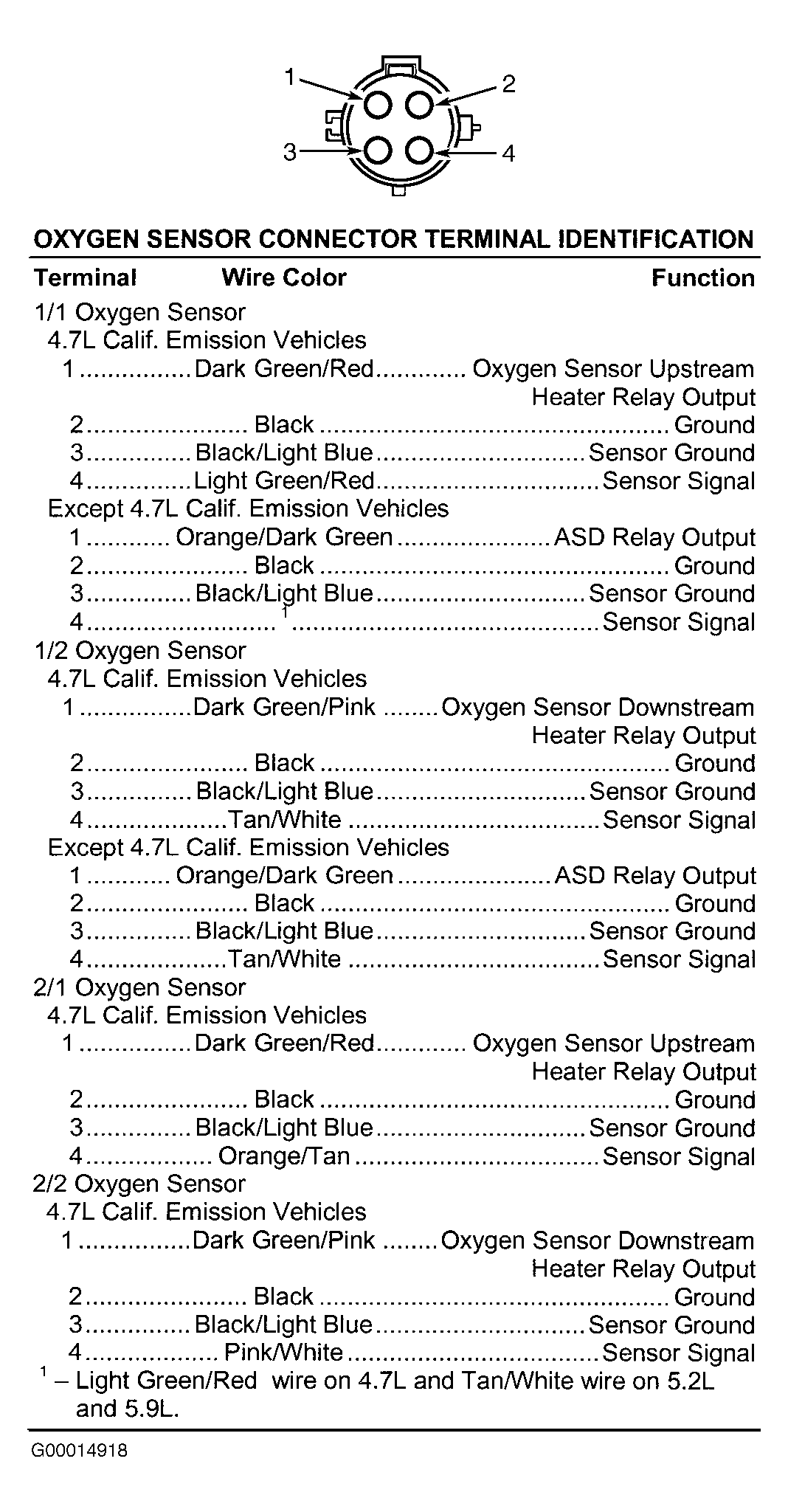

| Oxygen Sensor | Fig 21 | ||

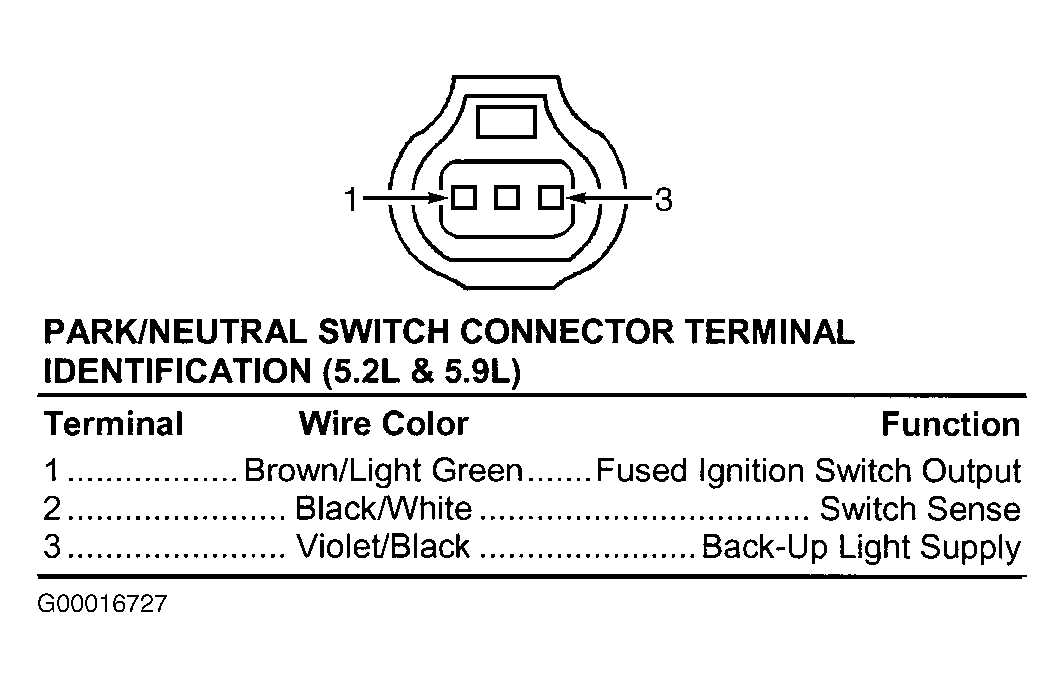

| Park/Neutral Switch | |||
| 5.2L & 5.9L | Fig 22 | ||
| Powertrain Control Module Connector | |||
| Connector C1 | |||

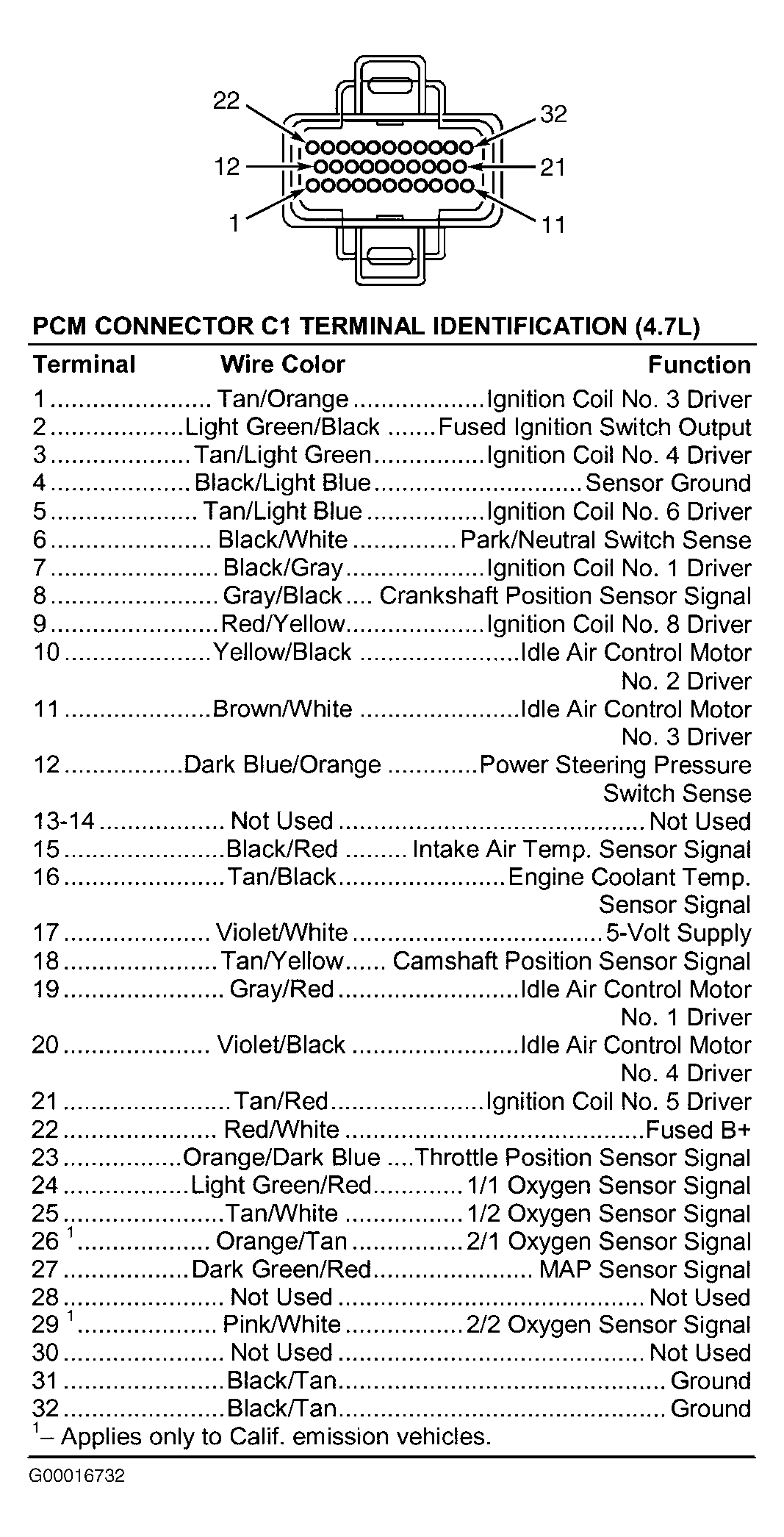

| 4.7L | Fig 23 | ||

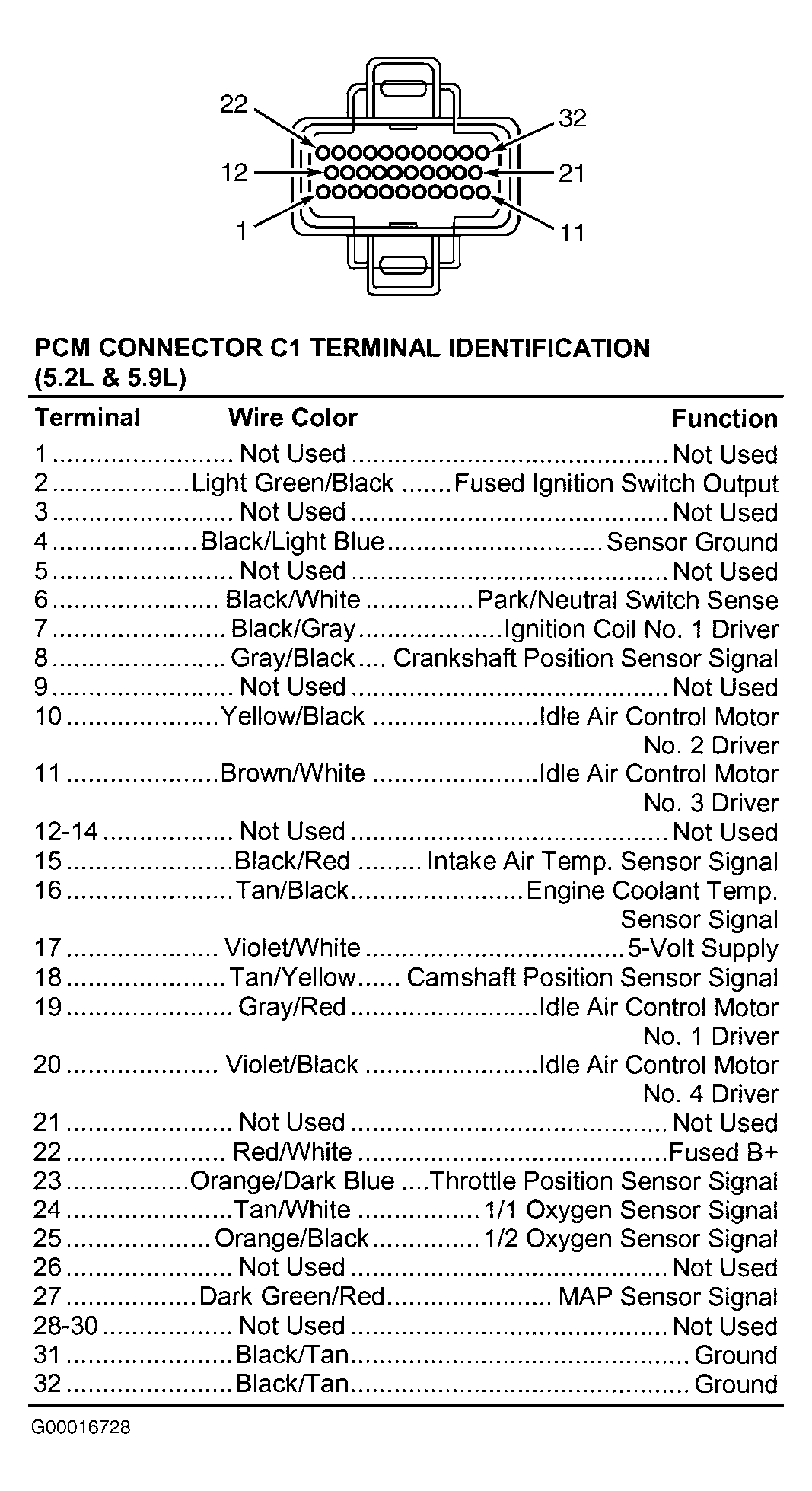

| 5.2L & 5.9L | Fig 24 | ||

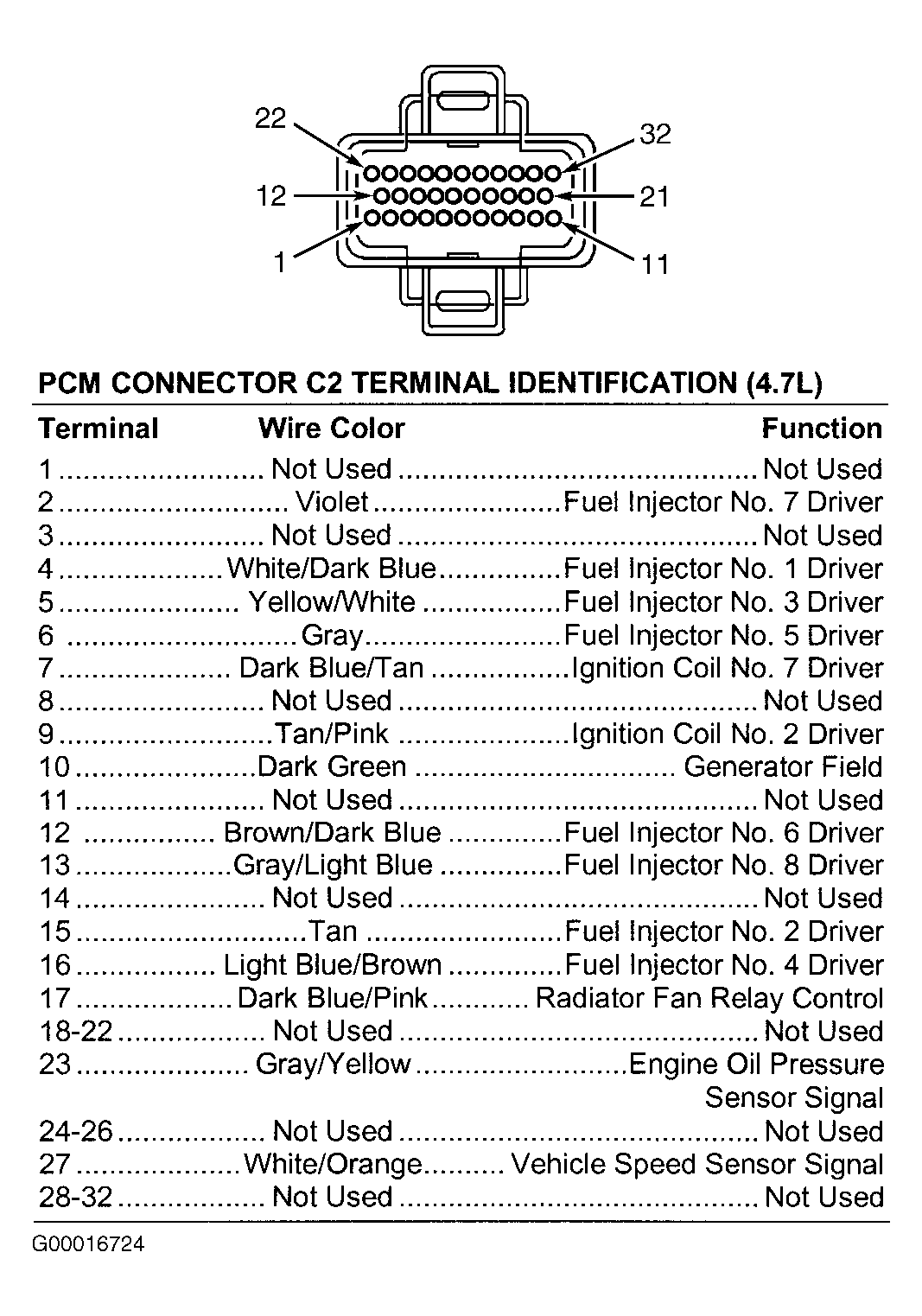

| Connector C2 | |||
| 4.7L | Fig 25 | ||

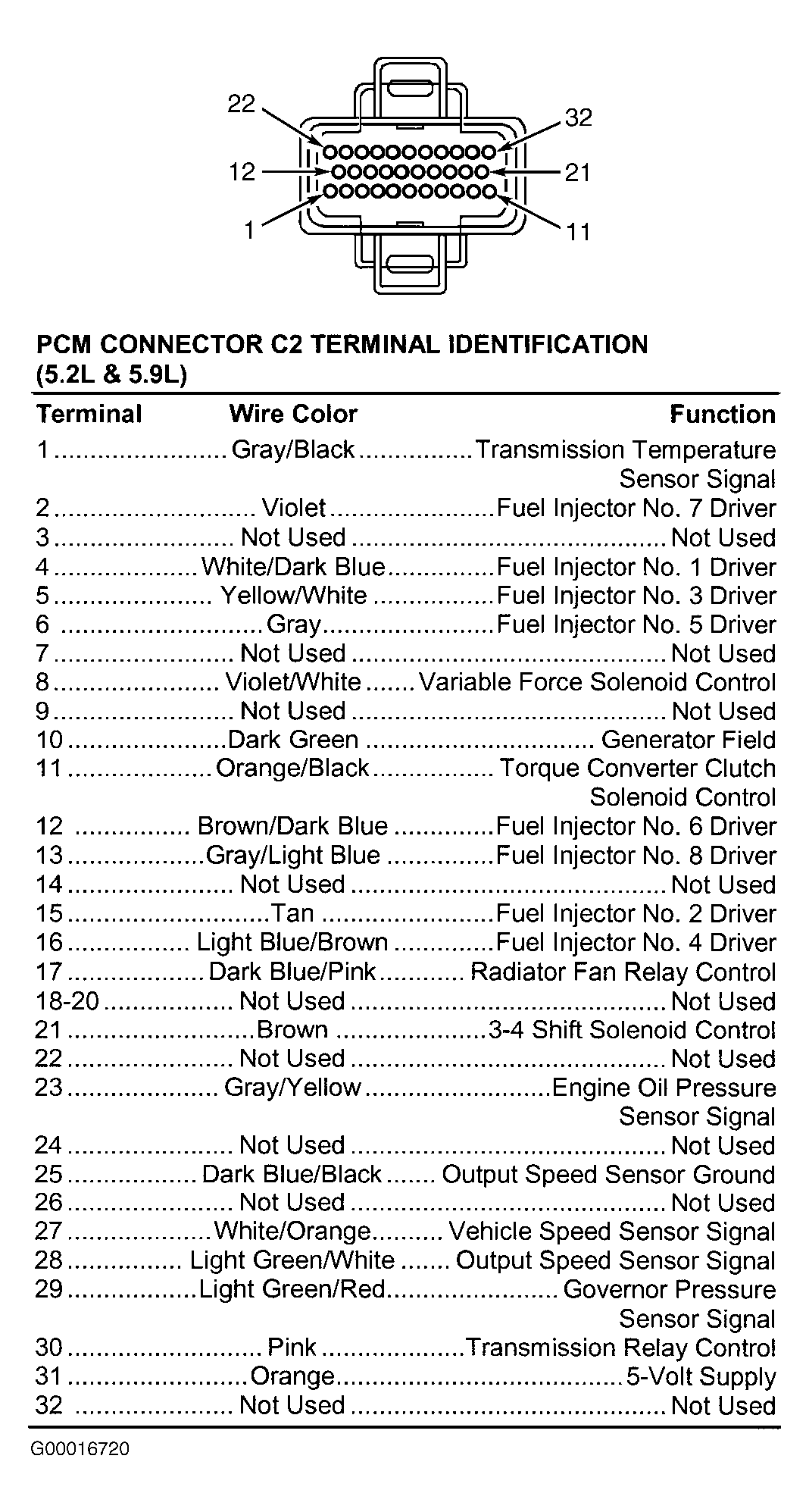

| 5.2L & 5.9L | Fig 26 | ||

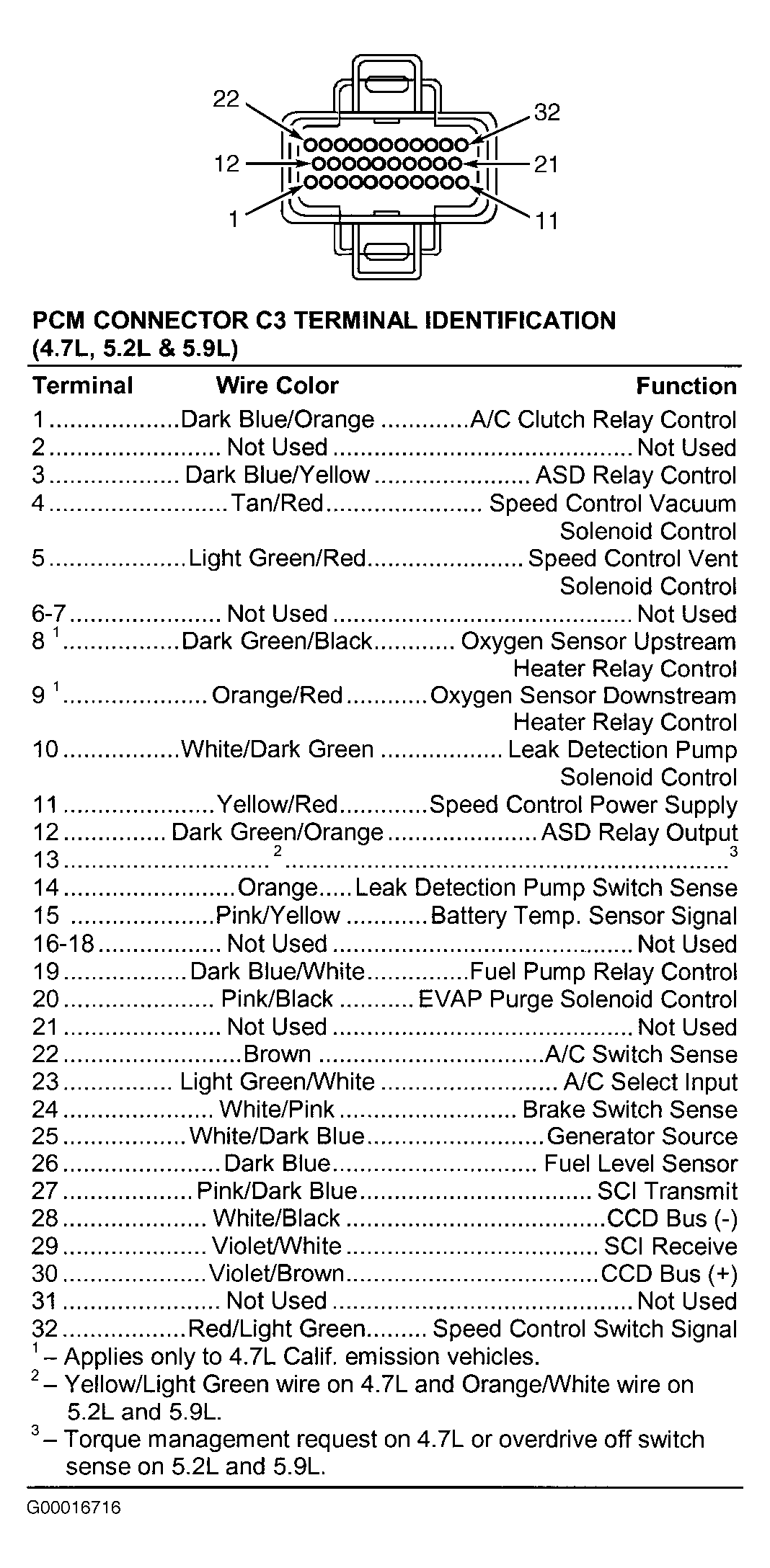

| Connector C3 | |||
| 4.7L, 5.2L & 5.9L | Fig 27 | ||
| Power Steering Pressure Switch | |||

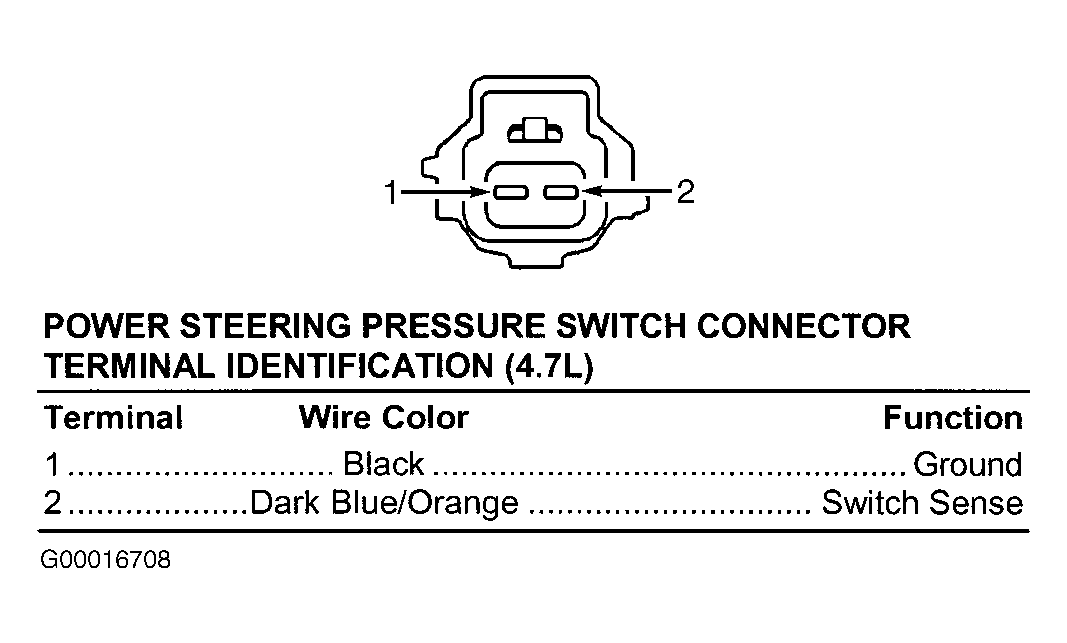

| 4.7L | Fig 28 | ||

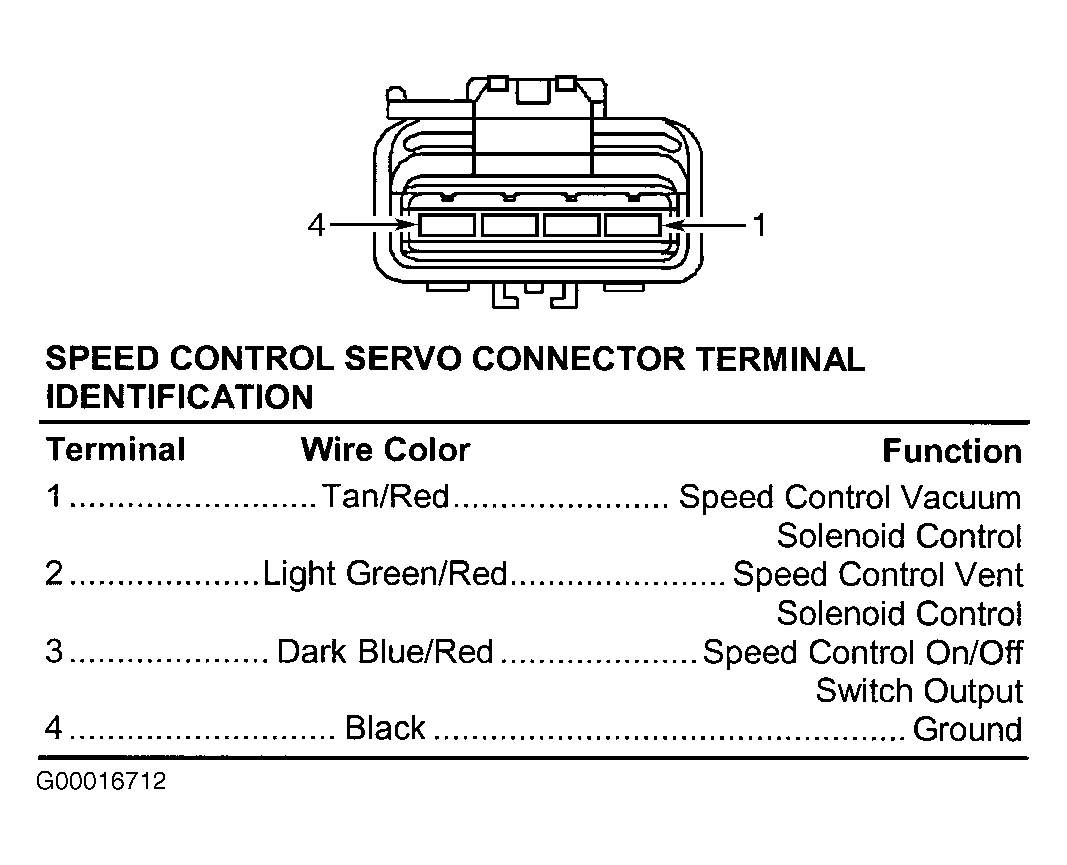

| Speed Control Servo | Fig 29 | ||

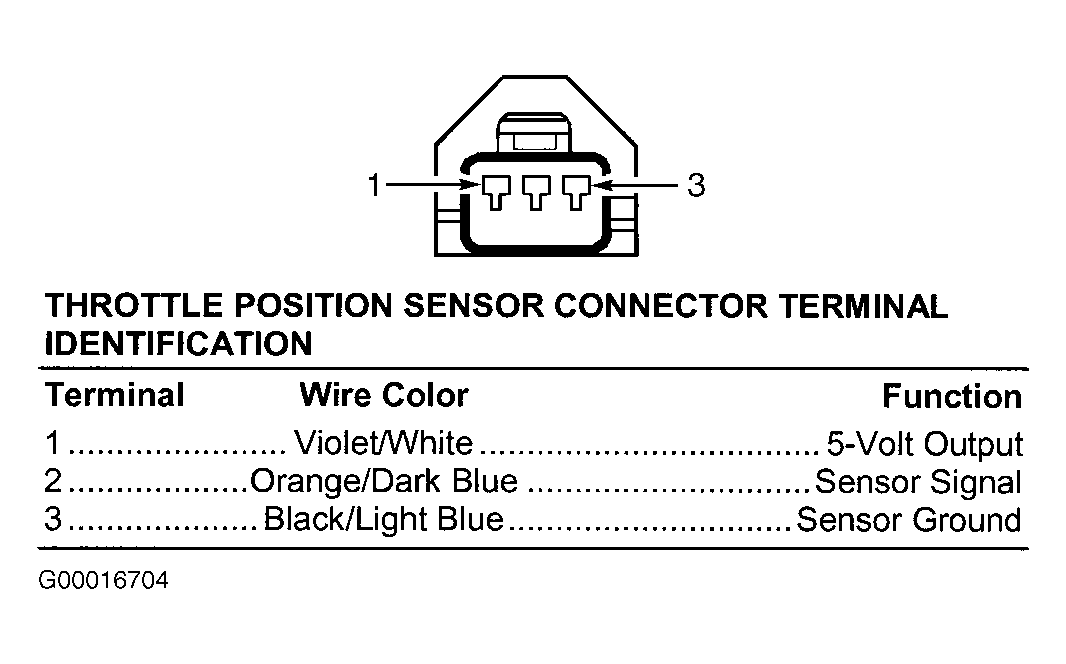

| Throttle Position Sensor | Fig 30 | ||
| Transmission Control Module | |||

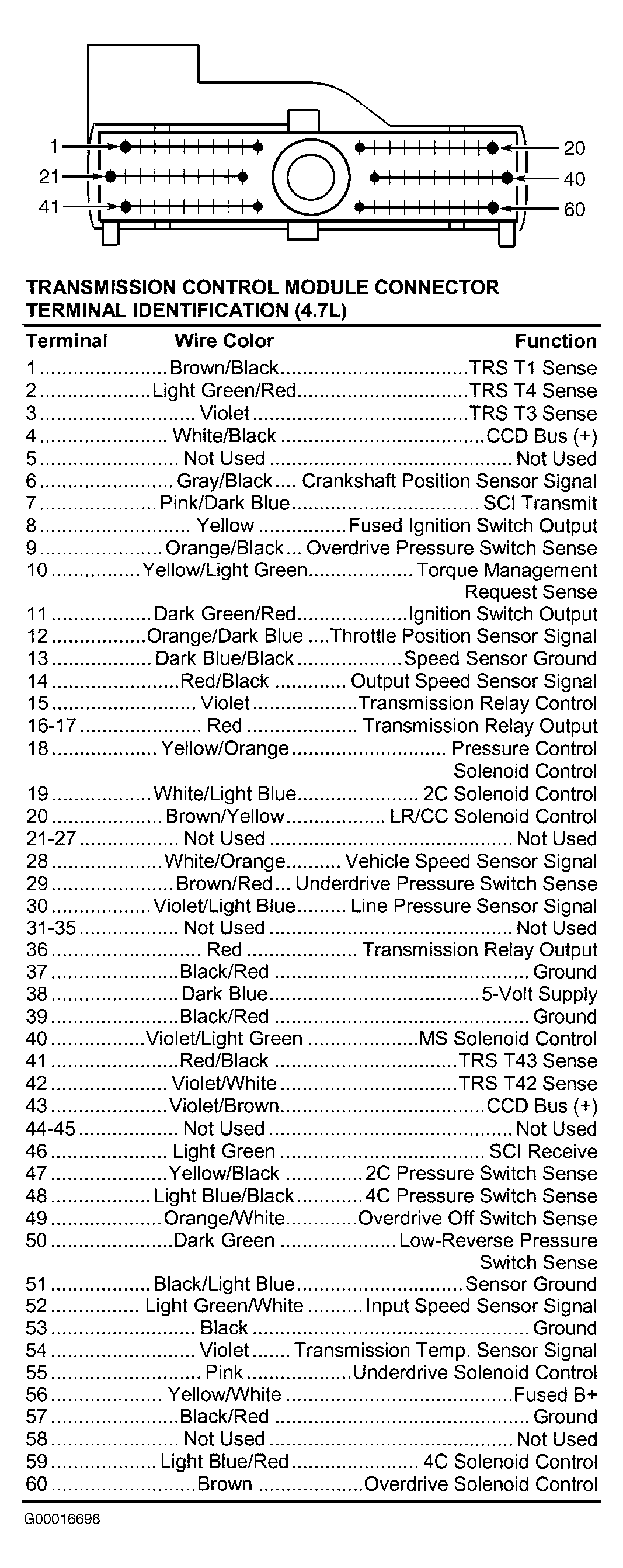

| 4.7L | Fig 31 | ||
| Transmission Solenoid Assembly | |||

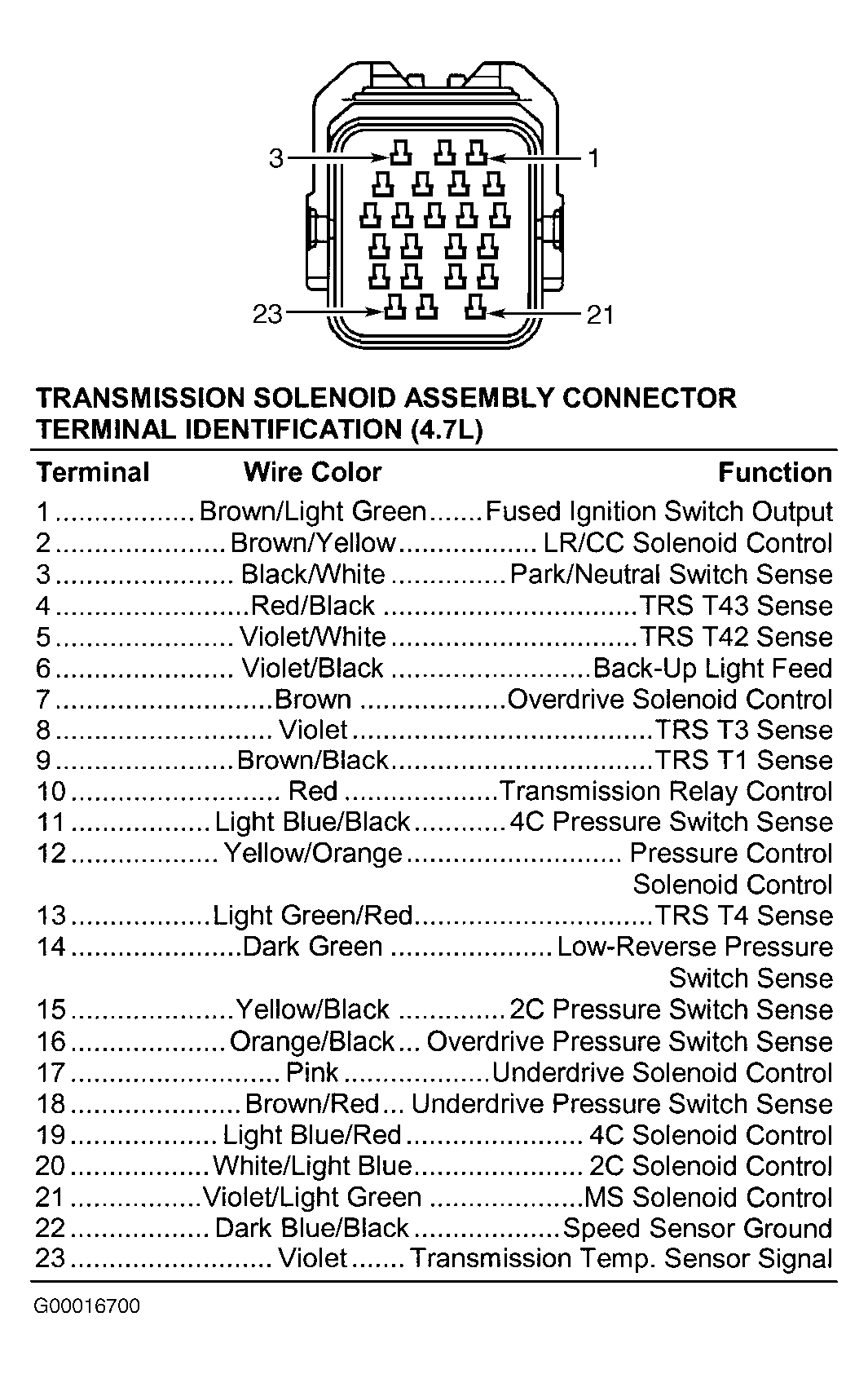

| 4.7L | Fig 32 | ||
| 5.2L & 5.9L | Fig 33 | ||
