Connector Identification
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | Illustration |
|---|---|
| Battery Temperature Sensor | Fig 1 |

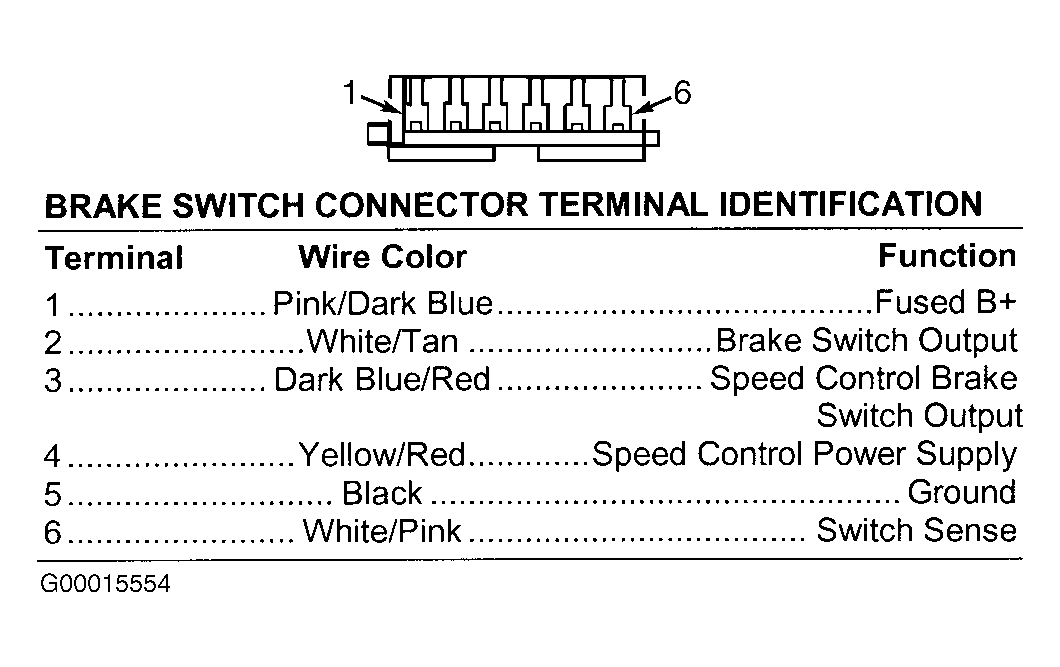

| Brake Switch | Fig 2 |
| Camshaft Position Sensor | Fig 3 |

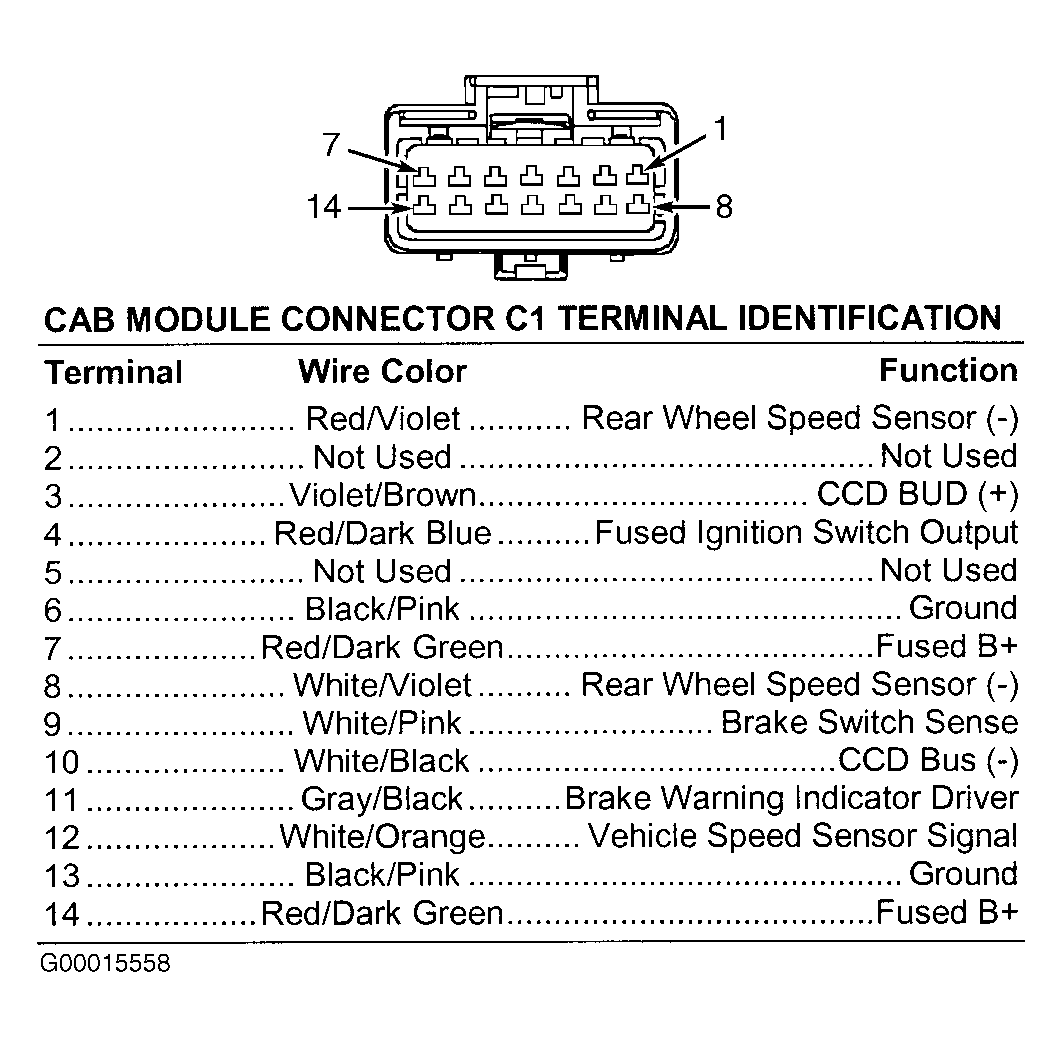

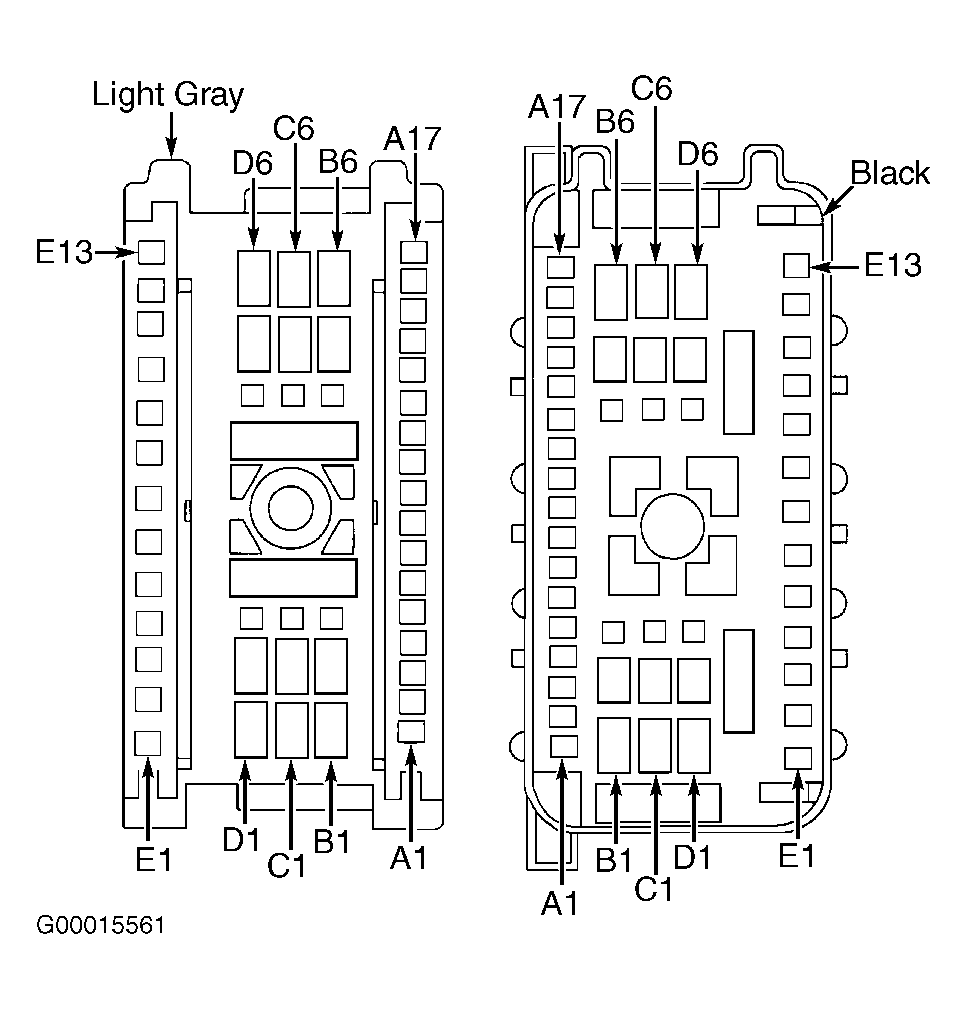

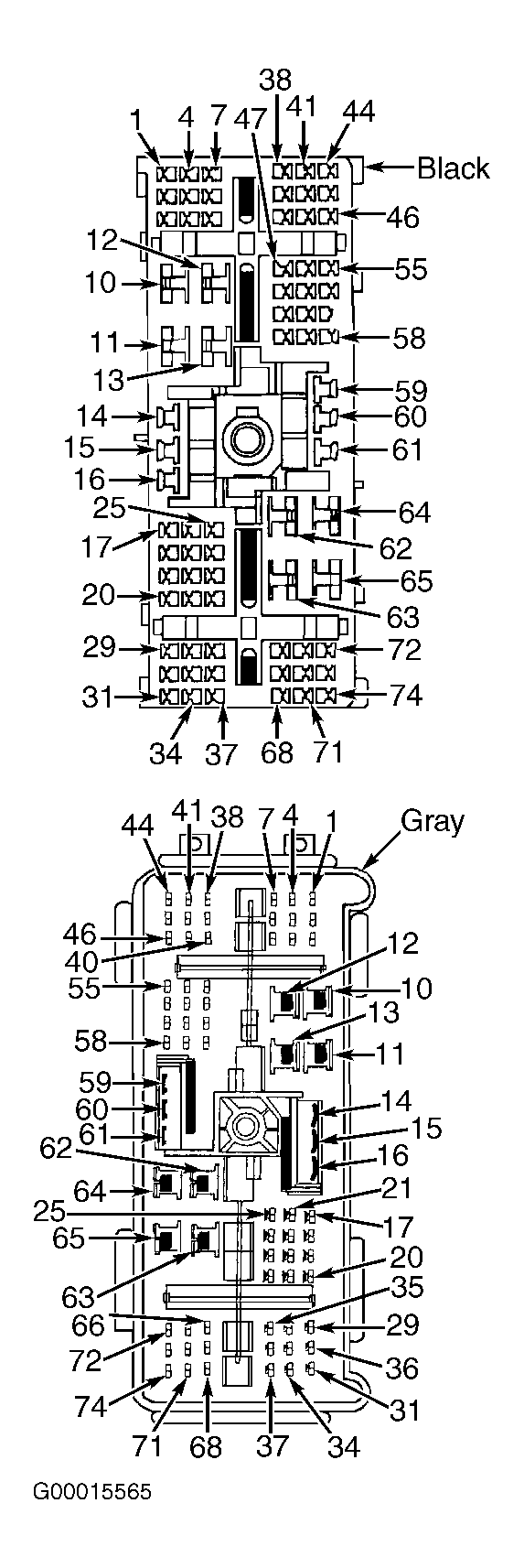

| CAB Module Connector C1 | Fig 4 |
| Connector C201 | Fig 5 |
| Connector C205 | Fig 6 |
| Crankshaft Position Sensor | Fig 7 |

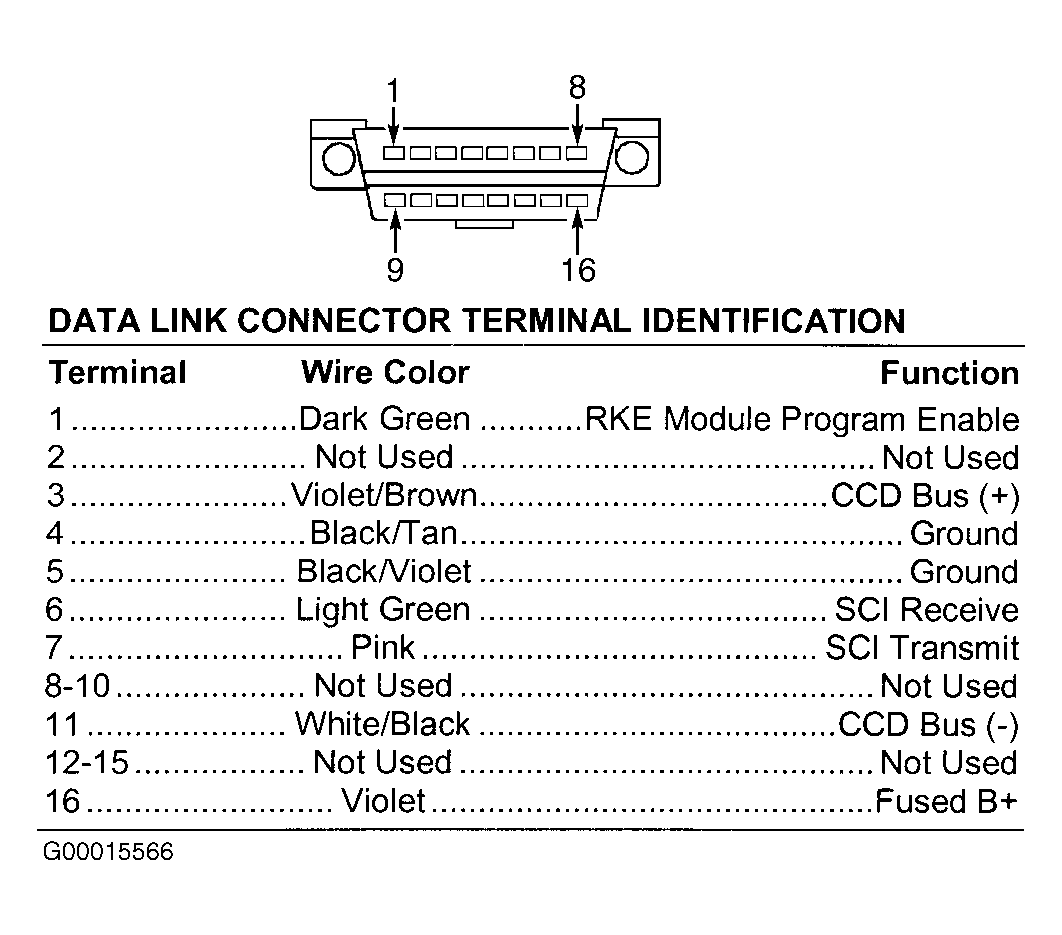

| Data Link Connector | Fig 8 |
| Engine Coolant Temperature Sensor | Fig 9 |
| Engine Oil Pressure Sensor | Fig 10 |
| EVAP Purge Solenoid (Gasoline Models) | Fig 11 |
| Fuel Level Sensor (CNG Models) | Fig 12 |

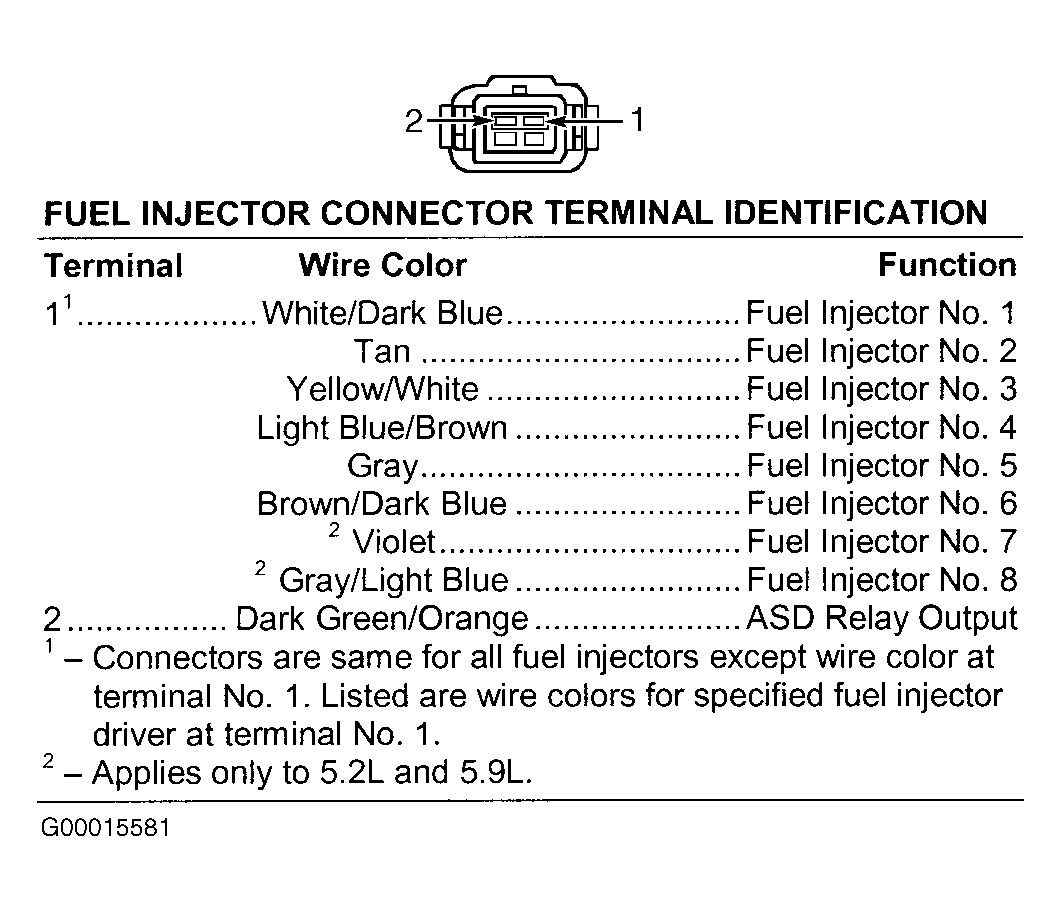

| Fuel Injector | Fig 13 |
| Fuel Pressure Sensor (CNG Models) | Fig 14 |

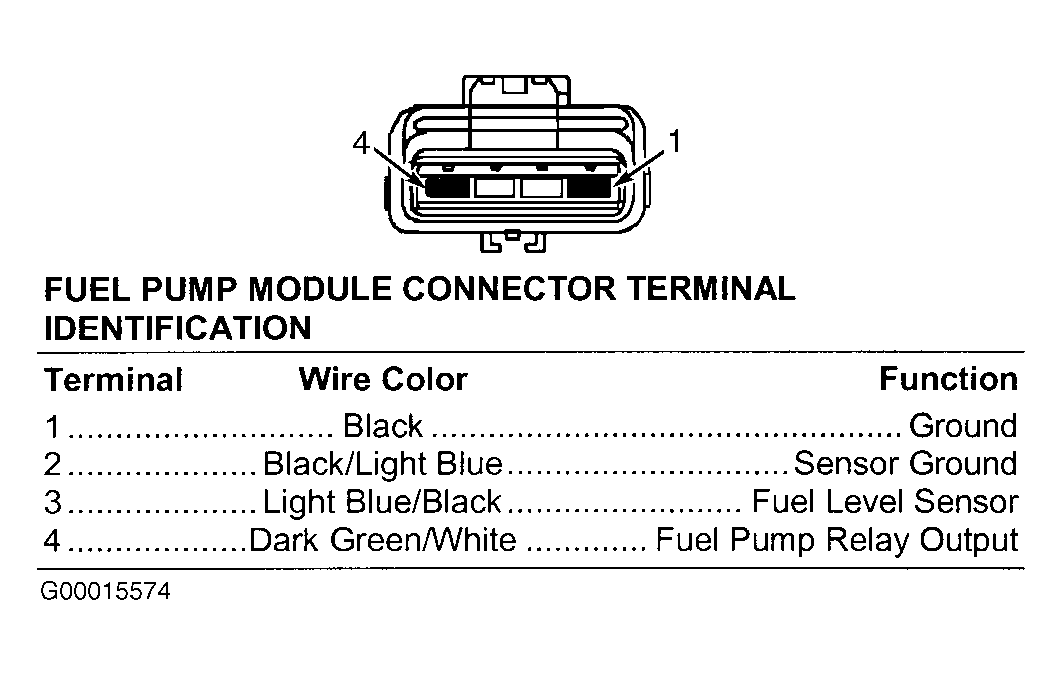

| Fuel Pump Module (Gasoline Models) | Fig 15 |
| Fuel Temperature Sensor (CNG Models) | Fig 16 |
| High-Pressure Fuel Shutoff Solenoid (CNG Models) | Fig 17 |
| Idle Air Control Motor | Fig 18 |
| Ignition Coil | Fig 19 |
| Intake Air Temperature Sensor | Fig 20 |

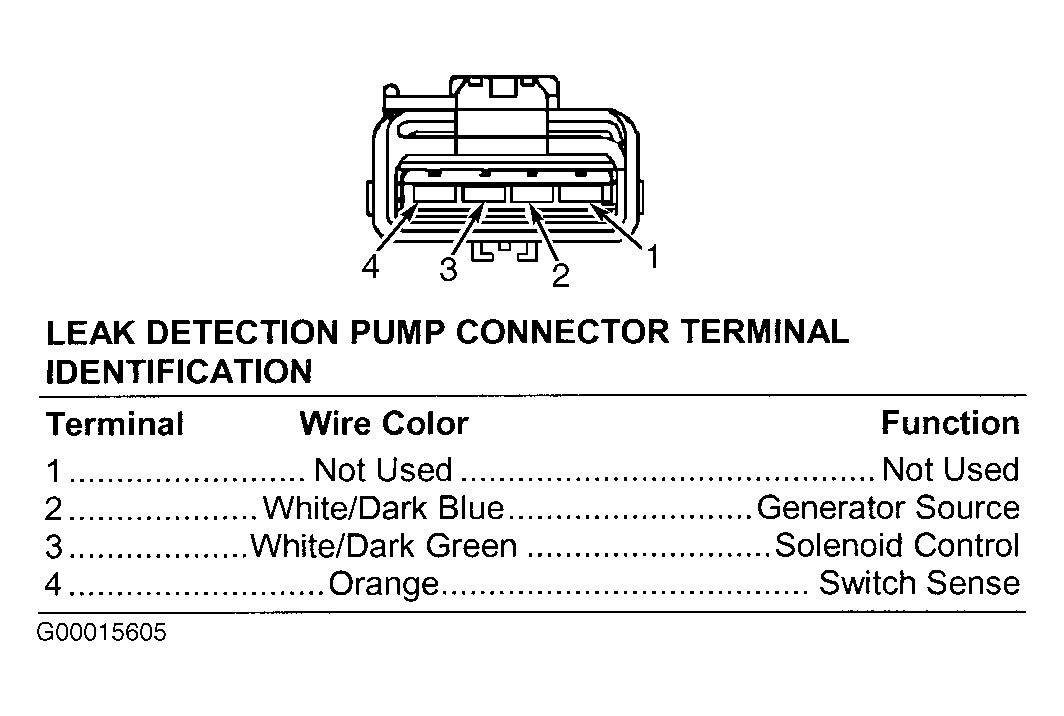

| Leak Detection Pump | Fig 21 |
| Low-Pressure Fuel Shutoff Solenoid (CNG Models) | Fig 22 |

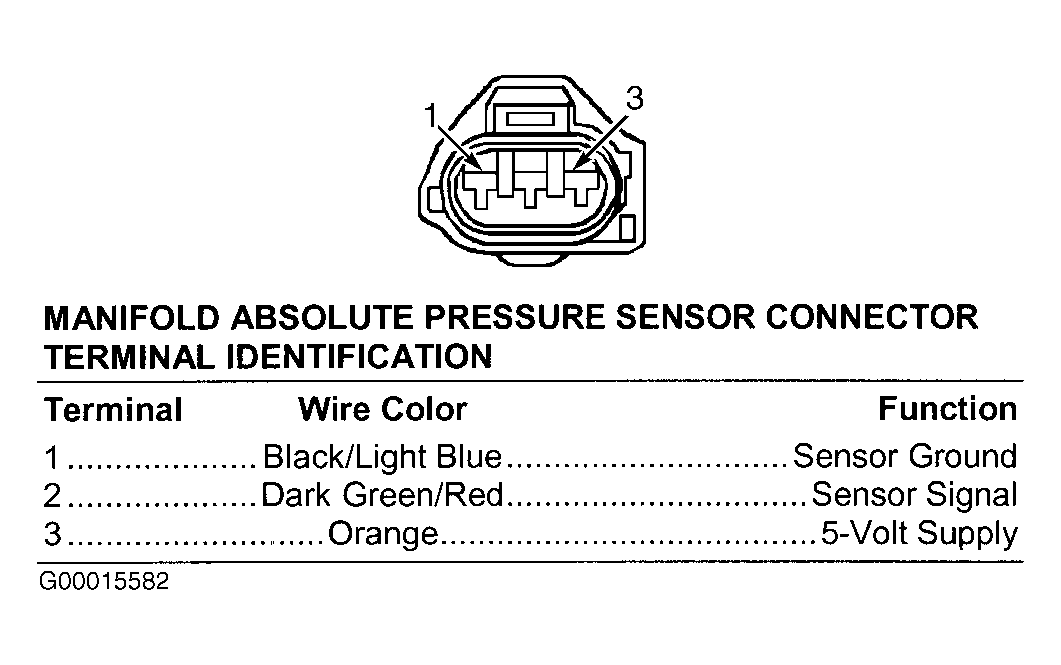

| Manifold Absolute Pressure Sensor | Fig 23 |

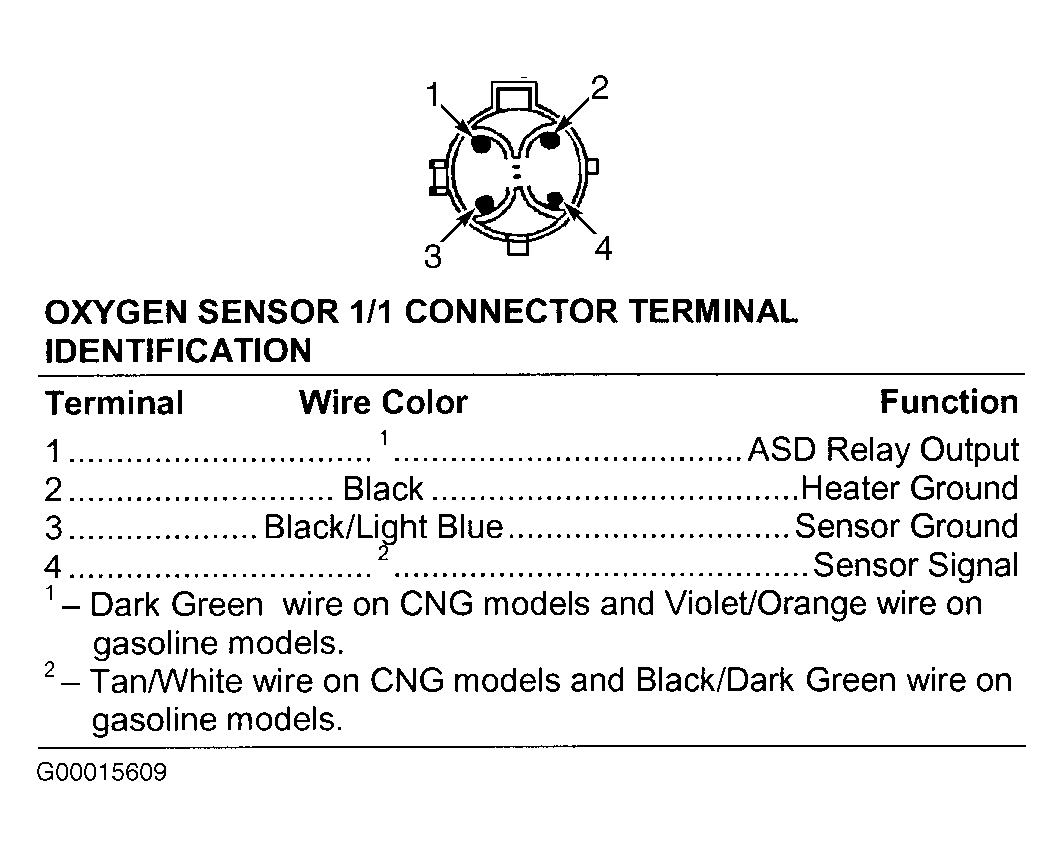

| Oxygen Sensor 1/1 | Fig 24 |

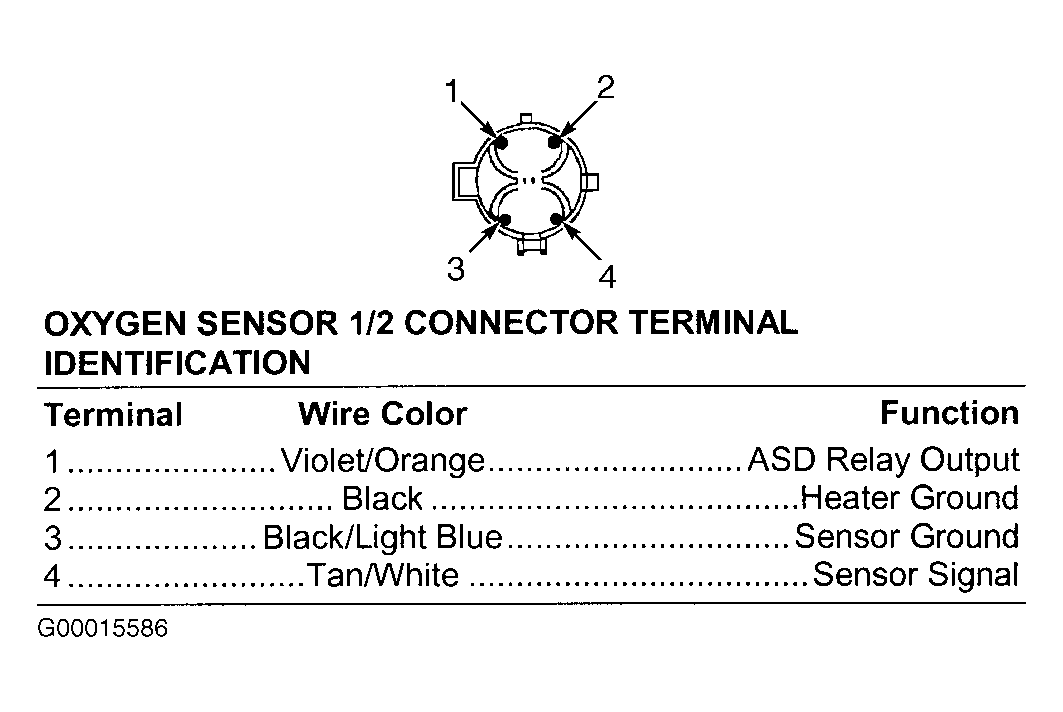

| Oxygen Sensor 1/2 (Gasoline Models) | Fig 25 |
| Park/Neutral Switch | Fig 26 |

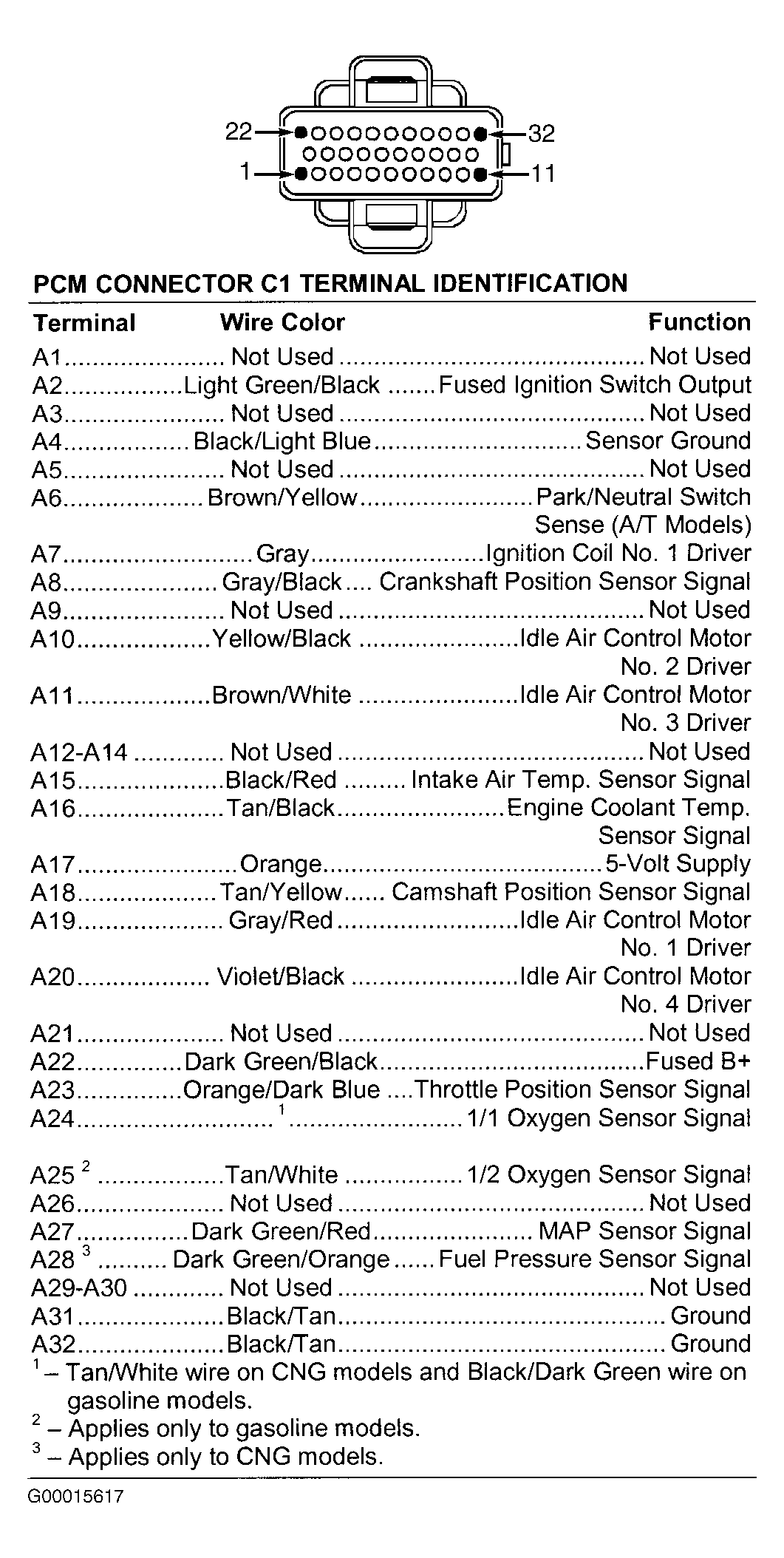

| Powertrain Control Module Connector C1 | Fig 27 |

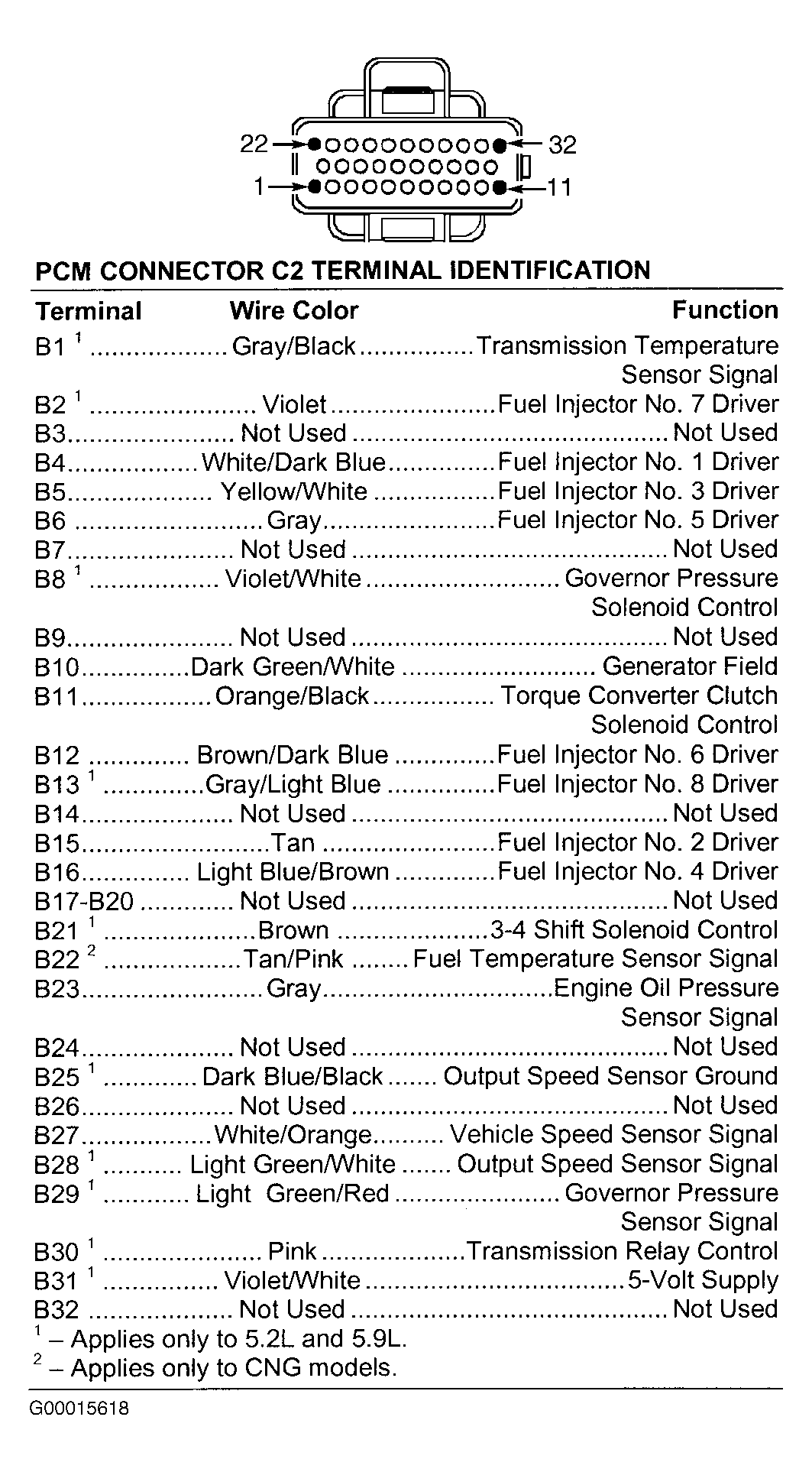

| Powertrain Control Module Connector C2 | Fig 28 |

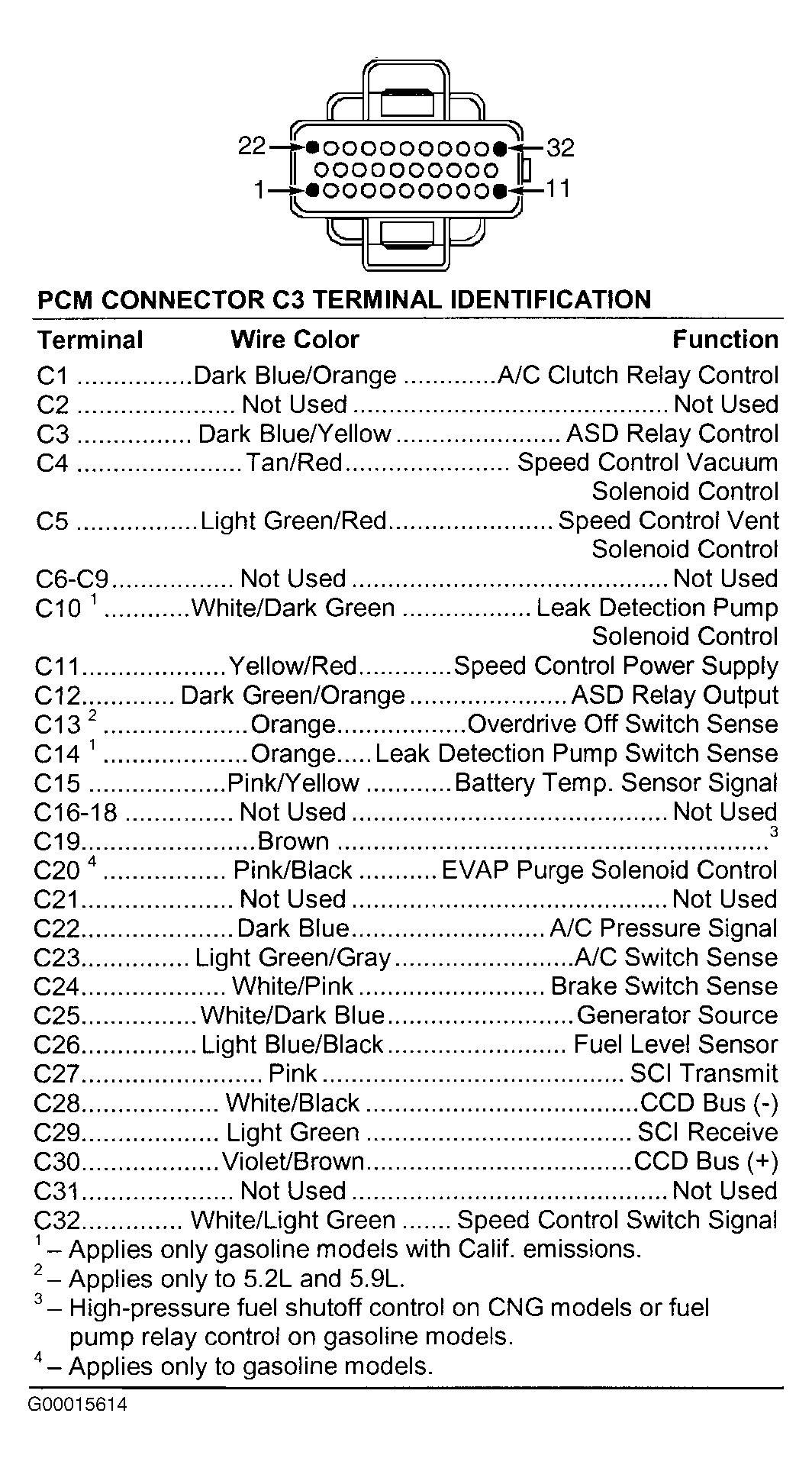

| Powertrain Control Module Connector C3 | Fig 29 |

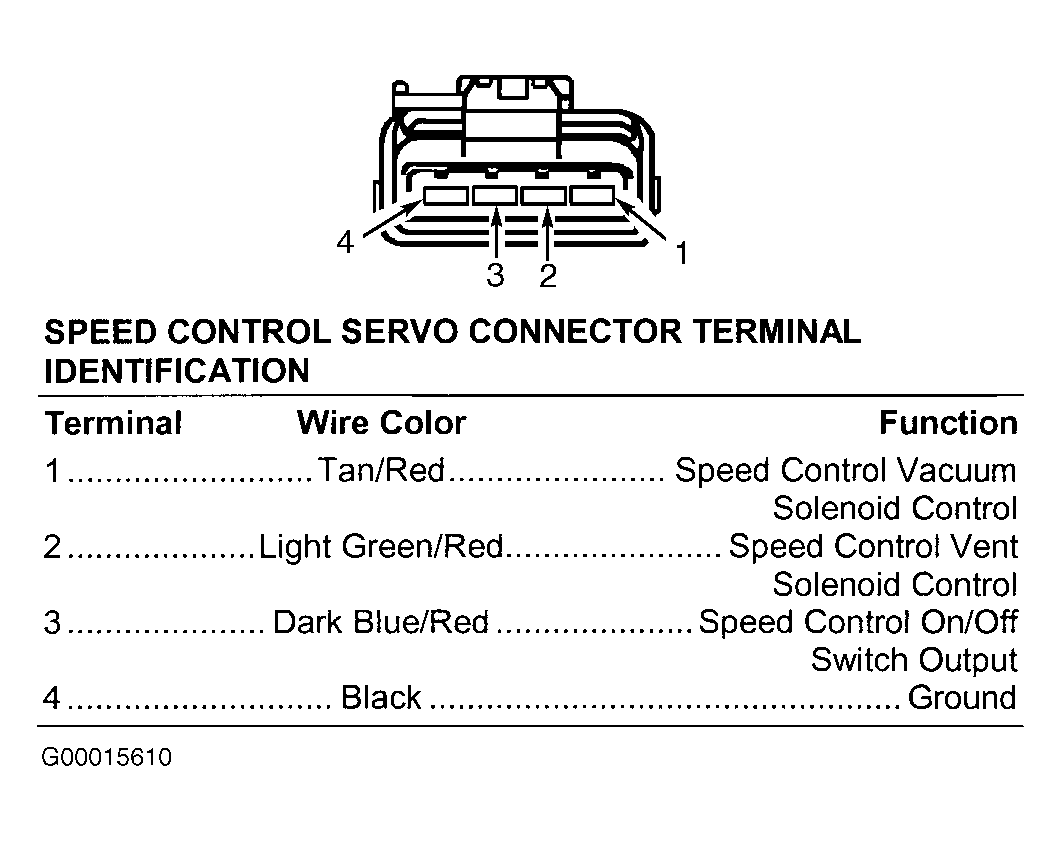

| Speed Control Servo | Fig 30 |

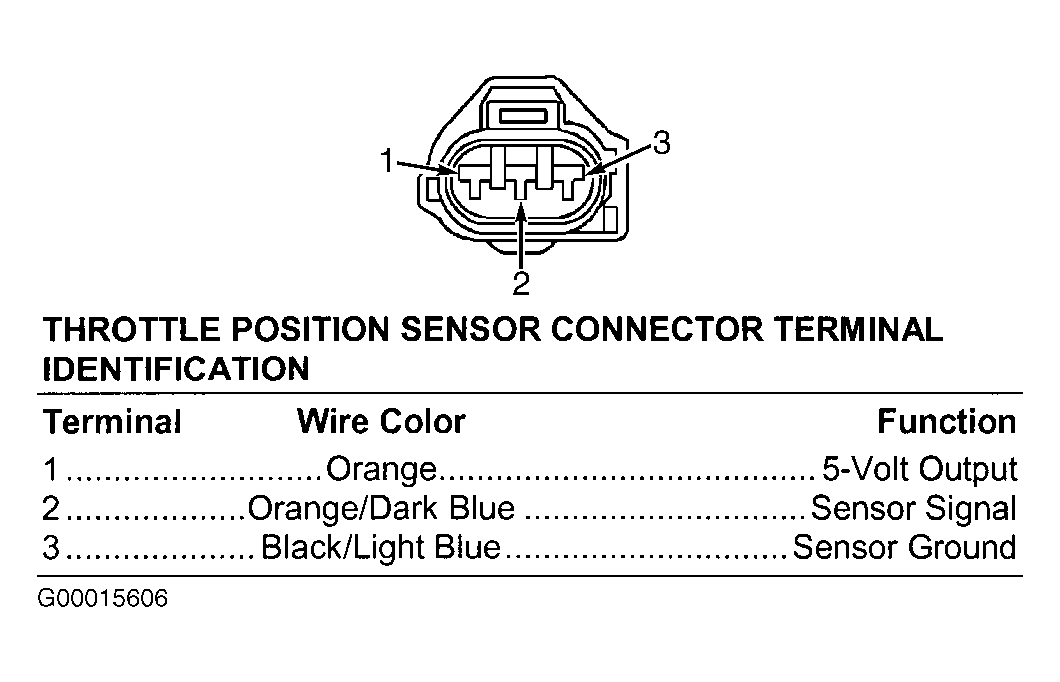

| Throttle Position Sensor | Fig 31 |

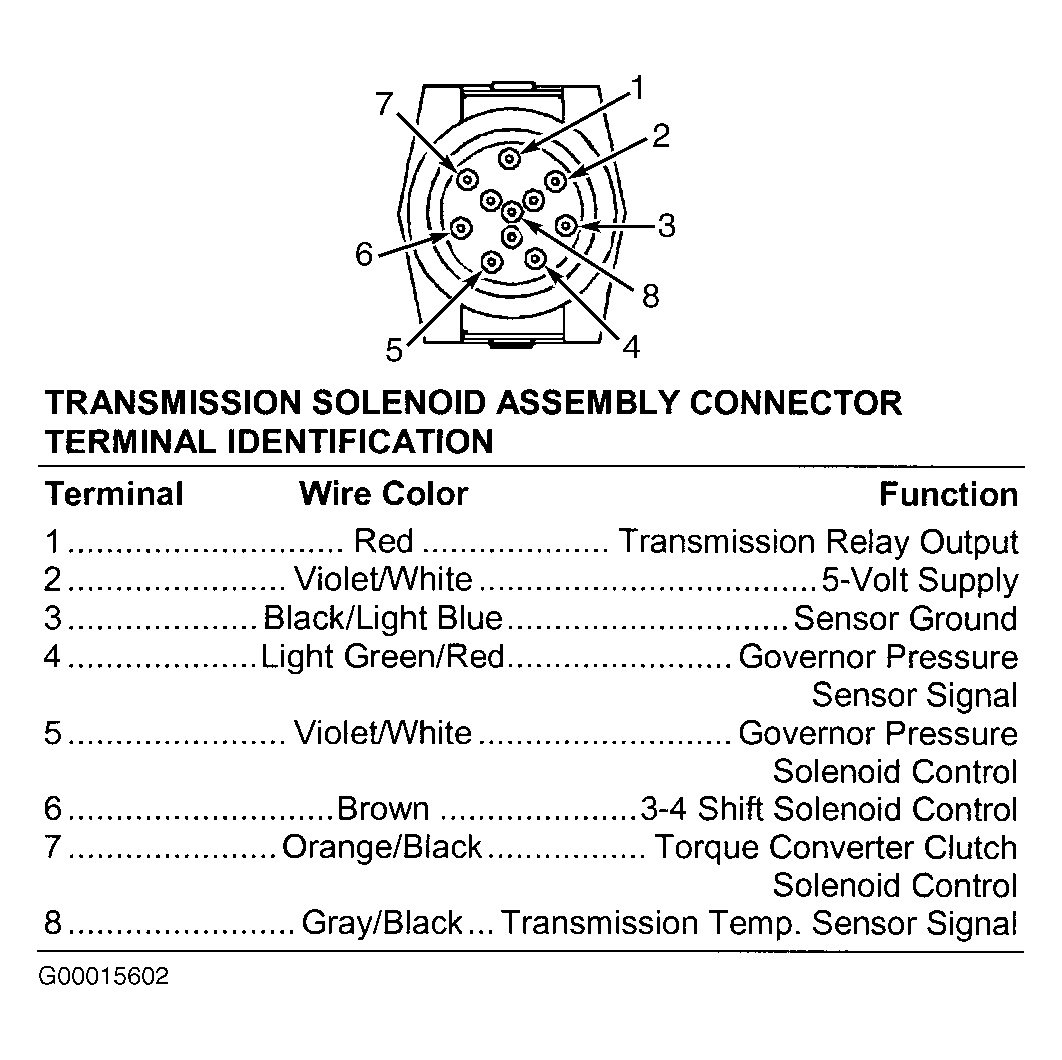

| Transmission Solenoid Assembly (5.2L & 5.9L) | Fig 32 |
