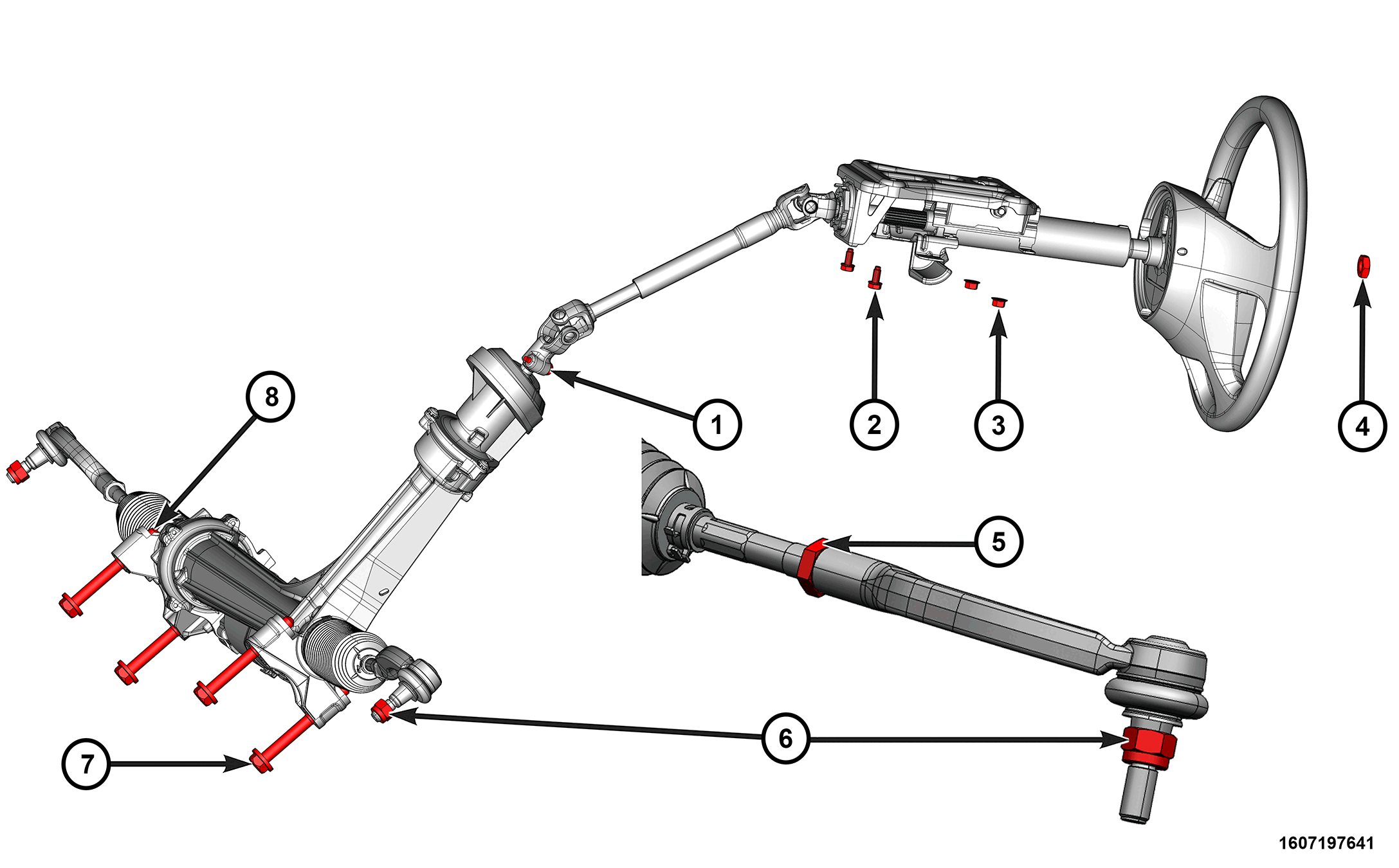

| 1 |
Intermediate Shaft Pinch Bolt |
25 N. m (18 Ft. Lbs.) |
- |
| 2 |
Steering Column Bolts |
15 N. m (11 Ft. Lbs.) |
- |
| 3 |
Steering Column Nuts |
15 N. m (11 Ft. Lbs.) |
- |
| 4 |
Steering Wheel Nut |
53 N. m (39 Ft. Lbs.) |
- |
| 5 |
Tie Rod Jam Nut |
83 N. m (61 Ft. Lbs.) |
- |
| 6 |
Tie Rod Nut |
90 N. m (66 Ft. Lbs.) |
Do not reuse these fasteners. If removed, a new fastener must be installed and tightened to specifications. |
| 7 |
Steering Gear Bolts |
190 N. m (140 Ft. Lbs.) |
- |
| 8 |
Steering Gear Bolts |
190 N. m (140 Ft. Lbs.) |
- |
| - |
Steering Gear Heat Shield Bolts |
9 N. m (80 In. Lbs.) |
- |
